智慧型手機載入經建三版地形圖定位應用

chiwen(及文)

2012/2/14

放大 縮小

分享一篇網路上的文章（已徵得作者同意）

有智慧型手機的山友不妨試試看（ps. 電池要帶夠喔）

原文網址：http://huigechan.blogspot.com/2012/01/xt701-oruxmaps.html

直接跳到地圖部分請點這裡





2012年1月30日星期一

XT701 經建三版地形圖 OruxMaps

本來對手機沒什麼要求，只要能打能接就好，不需要那麼多的功能，對高檔的手機都不會瞧上一眼。去年初才注意到智慧手機，並規劃能否含蓋幾個我生活上”必需”的功能，wifi上網，電子書，山林中GPS，大量照片瀏覽。於是在網路上尋找合適且二手的先玩玩，看到有網友評價XT701價性比高，就網拍買了一支。它確實是很折騰人的手機，跟大家一樣常會黑屏當機，幾乎爬翻了網路上文章才有改善方法，其他功能也一一克服，到現在完美服役中，也介紹幾位朋友快樂使用中，以下詳細說明跟大家分享，我如何使用XT701。

首先當然先改善常會黑屏當機，原因可能為多媒體庫程式在幕後大量運行對記憶卡忙碌的讀寫，改善不外有三1)改用大廠及高速的記憶卡增強硬體體質2)大量媒體的資料夾裡放.nomedia資料夾或檔案，不讓多媒體庫程式掃瞄這個資料夾及檔案3) root手機刪除/system/app/Gallery3D.apk & Gallery3D.odex不讓它自動運行。其他我刷過不下50次手機，我真的累了，畢竟我只要穩及省電，所以到現在還是使用原生android 2.1系統，短期內也不會換手機。

Wifi上網，我想不用多介紹，尤其寒冷的冬夜窩在棉被裡上網看信也是蠻舒服的一件事，且大幅減少PC使用時間。

大量照片瀏覽，瀏覽程式是”快圖瀏覽”可在市場自行下載安裝，手機記憶卡我放兩千多張近3G照片，照片主角大多是植物。建議在照片的資料夾裡放.nomedia資料夾或檔案，當然瀏覽照片時須顯示隱藏項目才看得到照片。

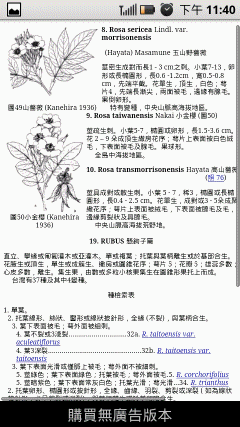

電子書，其實我的用意是要把台灣維管束植物簡誌 (1-6冊全文壓縮檔) 141MB及台灣樹木解說(1-5冊全文壓縮檔) 146MB 放進手機，在山林中可進行查閱。
方法是PC到林務局網頁http://conservation.forest.gov.tw/lp.asp?CtNode=200&CtUnit=140&BaseDSD=7&mp=10&nowPage=3&pagesize=15下載及解壓縮->copy到手機記憶卡->在twtree及vascular資料夾裡放.nomedia資料夾或檔案，
手機到市場下載安裝”ES檔案瀏覽器”及”OffLine Browser”，
用”ES檔案瀏覽器”進twtree及vascular資料夾長時點選index.htm檔案->跳出”操作”視窗->更新檔名->長時點選新檔名檔案->點選”快捷方式”->完成桌面捷徑建立，
桌面點選新檔名捷徑->勾選”以此為本操作預設值”->點選”OffLine Browser”->即可進入每冊科種查詢，



可能有些環境上限制，操作及查詢比網路上較不方便，加減用，其實這方面改善的空間蠻大的，還在努力中。

山林中GPS，因我常出沒的地方大多是山區山林間，所以我需要好的圖資及導航軟體。圖資，首推經建三版地形圖，導航軟體使用過androzic及oruxmaps。順序大略為PC上網下載地圖->地圖校準->導航軟體設定使用。Androzic無論地圖轉換及操作使用都比較難，今天就不介紹。

經建三版地形圖下載->在PC使用chrome瀏覽器進入地圖產生器官網
http://map.happyman.idv.tw/twmap/login.php並擇一方式登入，

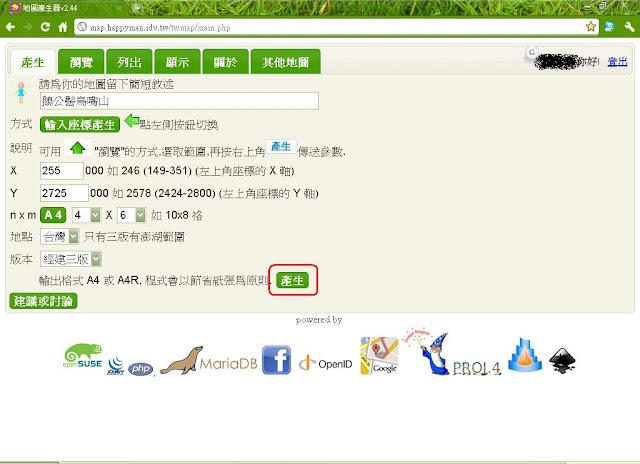

剛開始還不知目的地座標，故先點選，1)瀏覽頁面->2)地圖->3)鍵入目的地附近的山名->4)到->5)可放大縮小地圖->6)可移動地圖->7)點選想產生地圖範圍的左上方格->8) 點選想產生地圖範圍的右下方格，圈選完成->9)產生

輸入地圖標題->送出

確定

產生

等候

1)滑鼠游標移到”大圖連結”下面網址點兩下->按滑鼠右鍵->2)前往…

1)滑鼠游標移到地圖按滑鼠右鍵->另存影像為…->2)儲存，完成地圖下載

點”列出”頁面查看產出地圖清單

另外一個方式下載地圖，事先在網路上取得目的地的航跡檔gdb或gpx，
點選1)”產生”頁面->2)輸入地圖標題->3)點擊按鈕切換為”上傳航跡檔產生”->4)選擇檔案->5)點選要上傳的檔案->6)開啟->7)->8)->9)上傳產生

即可回上面”等候”步驟到完成地圖下載

地圖校準->從地圖產生器下載的經建三版地形圖除圖片外亦可得知圖的
左上角座標為(255000,2725000)，
右下角為向東4公里向南6公里即為座標(255000+4000,2725000-6000)=(259000,2719000)，座標系統為TWD67 TM2。
圖大小為1260畫素*1890畫素，即為
左上角位置(0,0) 畫素，
右下角位置(1259,1889) 畫素。
先將座標系統轉為WGS84， PC進上河文化網頁http://www.sunriver.com.tw/taiwanmap/grid_tm2_convert.php進行座標轉換，
左上角：1)2)設定原始座標TWD67 TM2->3)輸入座標255000,2725000->4)設定轉換座標為WGS84->5)點擊”轉換”->6)得到座標121.057575, 24.629964，

右下角：1)2)設定原始座標TWD67 TM2->3)輸入座標259000,2719000->4)設定轉換座標為WGS84->5)點擊”轉換”->6)得到座標121.097043, 24.575770，
手機oruxmaps導航軟體使用的地圖校準及轉換程式，PC進OruxMaps官網
http://www.oruxmaps.com/descargas_en.html下載安裝，執行OruxMapsDesktop.bat，

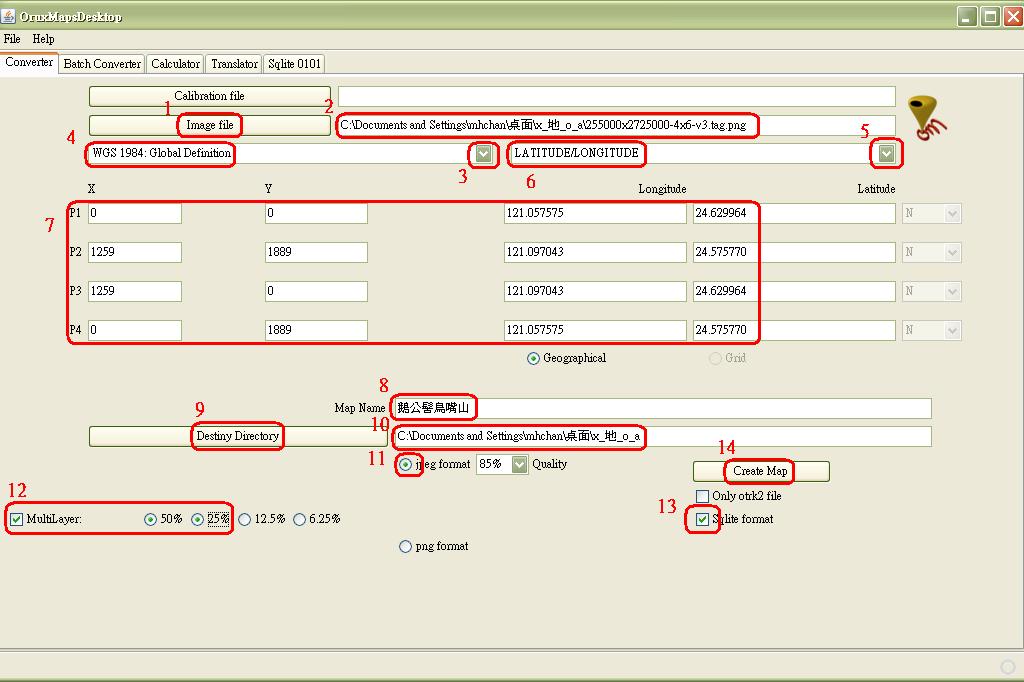

1)2)選擇下載的地圖->3)4)5)6)設定下載地圖的系統->7)輸入下載地圖左上角P1的位置0,0及座標121.057575, 24.629964，右下角P2位置1259,1889座標121.097043, 24.575770，右上角P3… ，左下角P4… ，->8)輸入轉出地圖名稱->9)10)輸入轉出地圖資料夾位置->11)12)13)設定轉出地圖一些格式->14)產生地圖->15)點擊”確認”完成

轉出地圖是一個資料夾形態，把整個資料夾copy到手機記憶卡oruxmaps\mapfiles裡，地圖校準完成。

導航軟體設定使用，手機上市場下載安裝orusmaps軟體，它是簡中介面很人性化容易操作，功能相當多，喜愛導航的朋友可多多進入操作探索，或下載說明書更進一步了解。
設定：
設置->preference->可儲存設定以易於不同模式切換


設置
->介面用戶
->->按鈕
->->->按鈕創建器
->->->->選功能圖示->方向圖示->重置
->->->勾選,大按鈕模式,隱藏按鈕,Dropdown menus
->->儀表盤
->->->介面用戶
->->->->勾選,喜歡在儀表盤出現的資訊
‧
‧
‧
設定很多可盡量操作探索

打開下載經建三版地形圖：
1)點擊螢幕上區跳出下拉功能表->2)3)4)5)6)->完成

載入航跡檔：
1)點擊螢幕上區跳出下拉功能表->2)3)4)5)6)7)8)9)->可選擇是否導航,警報,航跡記錄方式等->10) ->完成

註:一顆充飽的鋰電池，運行導航軟體約可持續7個小時，視情況要多準一些

希望喜愛大自然的朋友能多一分準備，更安全探索喜歡的地方，山區活動有其危險性勿僅憑借GPS而恣意任行，必須搭配其他裝備及準備，結伴同行才好。

有時候真的很難想像，手機多功能讓以前困難的事情變得如此便利，以上資源都來自網路，感謝提供者，只要是智慧手機應該都能使用，我整合應用於網路上分享~
排序

所有回覆

  • 很棒的分享 :)

    安卓智慧手機 應用面可以幹掉60CSX了，但可靠度還是60CSX好
    (60CSX無法利用客製化地圖orz)

    如果蚯蚓神 可以把oruxmaps所需要的檔案也透過地圖產生器產生出來，如果產生出GARMIN 客製化地圖所需要的檔案，如此可以簡化很多手續，就更讚溜~~



    2012/2/14 u9123511(LEoN)

  • leon大大

    請問60CSX無法利用客製化地圖.能再解釋一下這句話的意思嗎?蚯蚓神又是甚麼?我不太懂.先謝謝



    2012/2/14 kemoplcc(普拉)

  •

    代答

    1.蚯蚓是一位人~ 因為地圖產生起與探勘能力~ 所以神人嗎~ 呵~。

    2.客製化地圖應該是說用自己的地圖進行定位或導航~ Garmin也是可以自行製作~ 只是要用他的格式~ 不是那麼好玩倒是。

    Garmin不是有出給智慧型手機(可能是上個朝代的那兩款W/S)的TOPO，都當備援的，

    並沒有想像中好用，至於圖片~ 媒體庫都會自動掃描~ 偷吃步的方法也是採用隱藏的作法。

    或許輸出成PDF？有些設備還是用專用型的比較好。 其餘的就玩玩或實驗一下。



    有時候科技讓人有些省思~ 我們的生活是否要被這些monitor和touch給制約了？







    2012/2/14 wanderer

  • 感謝大大的回覆

    照這樣看.60csx如果能跟蚯蚓神 地圖產生器 結合

    60csx就可以不用garmin的taiwan topo地圖了是嗎?

    2012/2/14 kemoplcc(普拉)

  • 1.蚯蚓神 確實如WNADERER所說 是地圖產生器的作者，因為覺得他&地圖產生器都很強 就封了蚯蚓大神的封號XD

    2.topo的精確度很差，所以後來的GARMIN 如奧勒岡等等 皆可以透過自己的圖資套疊上去，比如常用的2萬5地形圖，甚至也可以套用1萬的地形圖，但手續繁瑣，後來地圖產生器增加了便利的功能，只要透過地圖產生器就可以OUTPUT 客製化地圖所需要的檔案，使用者只要把檔案放到 奧勒岡等 就可以使用客製化地圖，不在侷限在TOPO地圖上，當然也可以不用買TOPO了。

    3.嗯...可以私底下跟我說如何破解嗎?我試試看後再回答您的問題XD

    4.60CSX並不支援客製化地圖的功能，GARMIN也遲遲不推出60CSX的新機種(國外有)，或許台灣市場太小吧？

    5.疑...這樣說我應該可以國外網購新機，沒有TOPO也沒差...反正可以客製化2萬5地形圖進去 ？ XD

    (破解的TOPO可以裝上去嗎？^^")

    6.因為不管怎樣，手機都會帶上山，所以增加一點功能可以備援也不錯，還是有空就山下試試實驗好，以免真的需要用到時才在懊惱不會好好用智慧手機~"~

    2012/2/14 u9123511(LEoN)

  • 套在智慧型手機會不會有誤差，我真的不知道。但經建三版的地圖，套在gtm檔案時，有些地方與MapSource會有誤差喔！某些地區很正確，某些地區X軸Y軸各差了100多公尺，譬如：千人洞、奧萬大、潭南線都有誤差。

    2012/2/25 cuci(linsun)

  • 套在智慧型手機會不會有誤差，我真的不知道。但經建三版的地圖，套在gtm檔案時，有些地方與MapSource會有誤差喔！某些地區很正確，某些地區X軸Y軸各差了100多公尺，譬如：千人洞、奧萬大、潭南線都有誤差。

    2012/2/25 cuci(linsun)

  • 這幾年爬山都是使用60csx導航.為了省電通常都不開機.

    也不安裝地圖.我認為地圖及等高線在小螢幕上.

    對有老花眼的我來說.實在是一個負擔

    出門前只將所需航跡.航點輸入.

    (航跡有從網路下載.有時在pc上的topo地圖自行規劃)

    萬一對路跡懷疑時才打開.比對看看所在的點位置是否在航跡.航線上

    有時走累了.會偷喵一下離目的地還有多遠

    螢幕只顯示一條曲線(航跡或航線).一個代表自己的三角形.一目了然

    .

    .

    請教前輩.智慧手機可以這樣玩嗎?

    ///

    剛剛研究了一下.好像可以.需要下載安裝orusmaps軟體

    2012/9/21 kemoplcc(普拉)

  • 大家好:

    其實如果手機只執行程式開地圖開航跡檔開GPS定位,檢查是否在航跡上,後讓手機休眠,需要檢查時再喚醒手機查看,耗電量就接近手機待機狀態,蠻值得參考~

    (程式不做航跡紀錄)

    2012/11/5 mhchan(mhchan)

  • 感謝樓主分享這個資訊 最近正在玩手機導航的相關功能

    改天一定要來試試

    另外回覆八樓前輩的疑問

    可以使用"My tracks"這個APP即可做到

    將.KML檔存到手機中 即可在手機上顯示軌跡及自己的位置

    另外可以下載Google的離線地圖輔助確認自己的方位 (配合GPS test這個APP更好 可以顯示海拔等資訊)

    以上動作都不需連網路 只需有GPS即可

    2013/1/12 agachang(agachang)
