酒精爐設計要點

tzou(鄒仔)

2006/4/20

放大 縮小

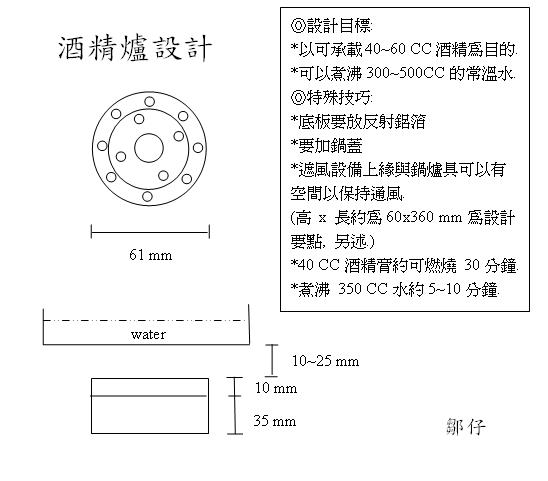

◎設計目標:
*以可承載40~60 CC酒精為目的.
*可以煮沸300~500CC的常溫水.
◎特殊技巧:
*底板要放反射鋁箔
*要加鍋蓋
*遮風設備上緣與鍋爐具可以有空間以保持通風.
(高 x 長約為60x360 mm為設計要點, 另述.)

*40 CC酒精膏約可燃燒 30分鐘.
*煮沸 350 CC水約5~10分鐘.

文章附件

排序

所有回覆

  • 鄒仔您好: 我看了半天還是不很了解. 我想你應不是念機械的吧. 那個爐中心那個圓圈內徑不知是多少? 其它圓圈內徑是多少.要用什麼材質的? 如果可以畫個三視圖來大家一起討論吧
    2006/4/20 singing1970(快要蒸發的高山象白蟻)
  • 拍謝, 本來回家要傳照片, 這個圖只是輔助的(側視跟正視應該都一樣吧?!) 這是用無糖可樂罐作的. 很多細節都是需要使用者自行調整, 但是大略的尺寸應該是在最佳化的範圍. 內徑我試過幾種...10~15mm都可以, 也不需要其它固定的方式, 應該是最精簡又可讓燃燒時間與效率達到最佳狀況. 至於內圈是否還要打四個孔? 我想可以自由選擇... 打洞器買那種$10的活頁紙打孔器即可, 鋁板部份也用的到, 鋁板部份的卡孔就可以自油發揮, 但是基本上, 如果採用一件式檔板兼鍋爐架, 左圖的效率> 右圖的效率 http://www.keepon.com.tw/UploadFile/Message/2006/4/{6964A6AA-B5B4-45C3-BD35-DAB7DCE93CB2}.jpg 這個每個戶外裝備DIY 的tester可以自行校調. { 害馬渴ㄟ護樹帶 http://www.keepon.com.tw/ActiveSite/Message/One.asp?MessageID=38986 之"食與行"圖片. } { 害馬渴遮蔽所 http://www.keepon.com.tw/ActiveSite/Message/One.asp?MessageID=38739 } { 一件式爐子--10g http://www.keepon.com.tw/ActiveSite/Message/One.asp?MessageID=37075 } PS.圖是word隨便畫的.
    2006/4/21 tzou(鄒仔)

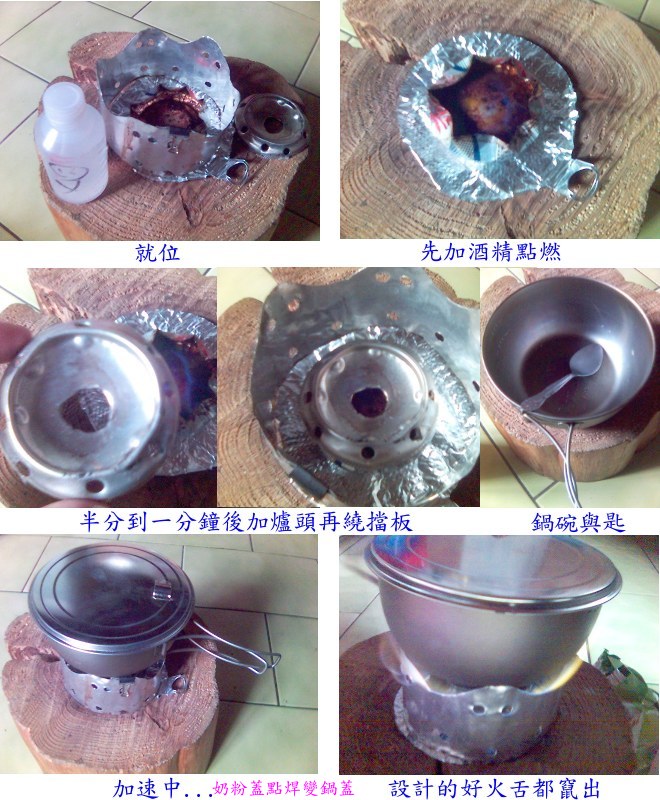

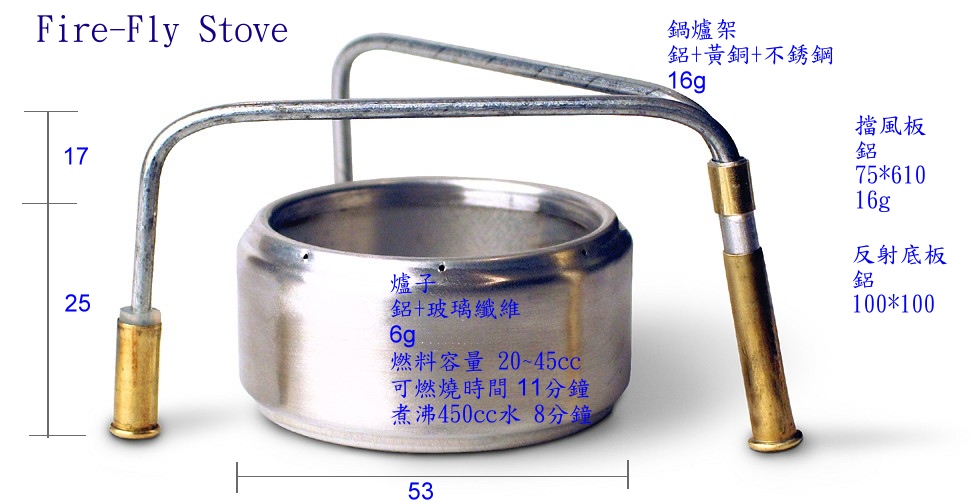

  • Fire-Fly Stove 研究
    2006/4/22 tzou(鄒仔)

    附件

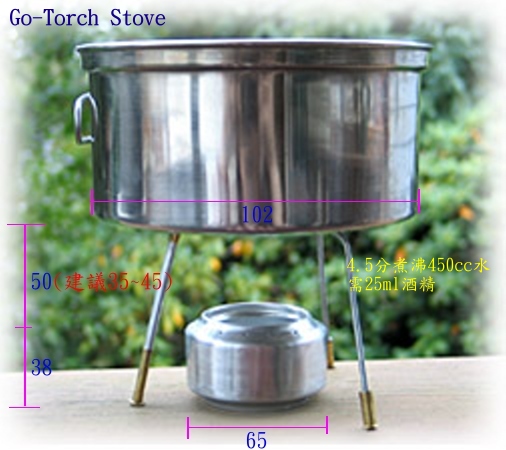

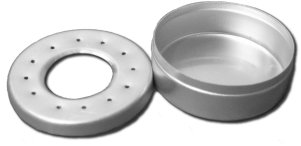

  • 另一款 Go-Torch Stove
    2006/4/22 tzou(鄒仔)

    附件

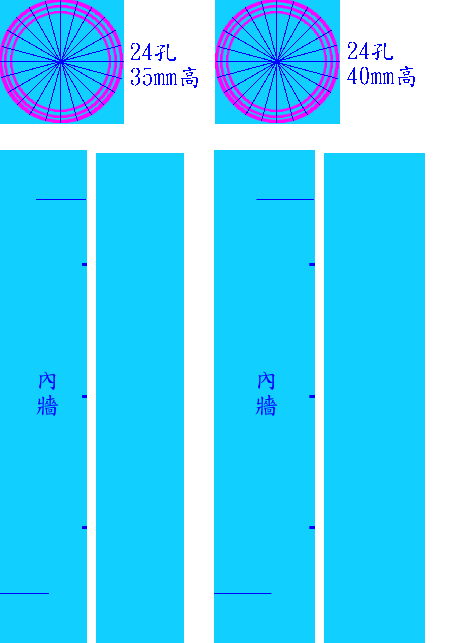

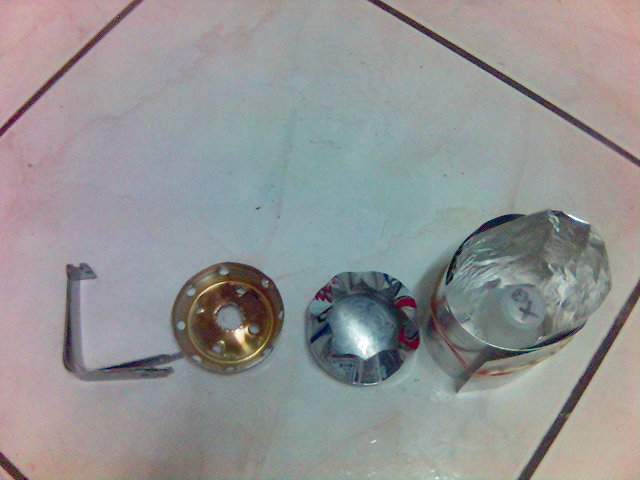

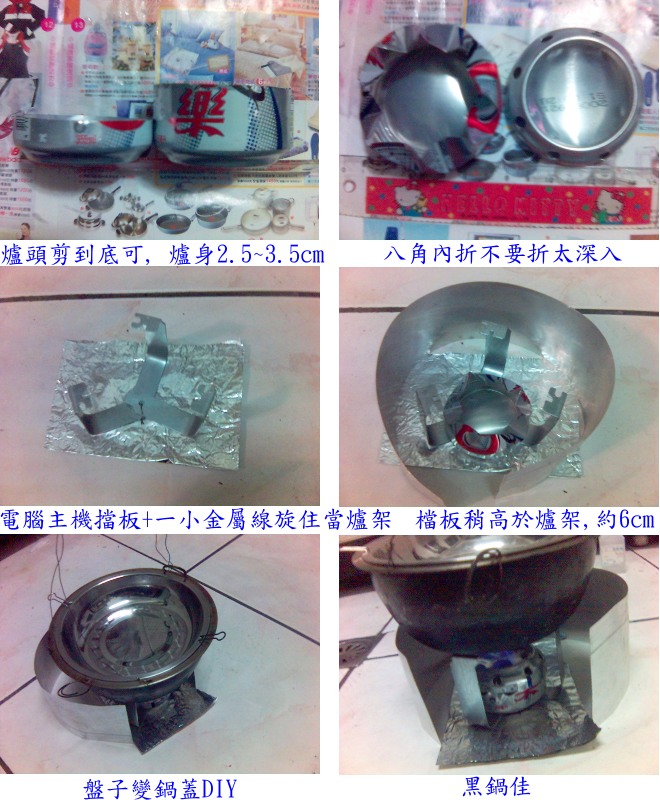

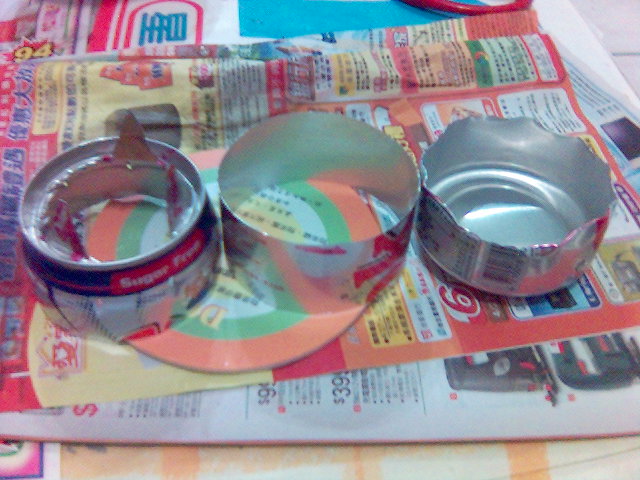

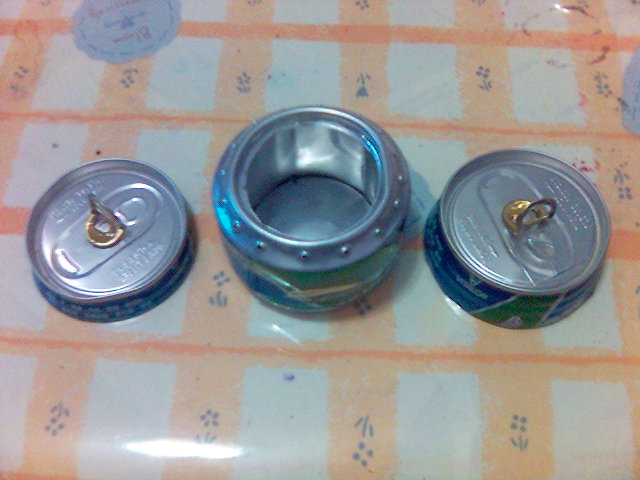

  • 材料: 舒跑小包裝鋁罐x2 工具: 鐵鎚 鋼釘或鐵釘 打孔器(可不用) 剪刀 鉗子 爐身高度還是以35mm為標準. 爐頭部份可稍短, 爐頭建議由內向外釘(下墊木塊輕敲產生小動即可), 內徑為清除方便可採用釘孔環繞, 再用剪刀剪, 也可美工刀切割, 如果用剪刀剪, 可預留一下用鉗子向下折彎, 爐頭旁邊且開六到八個不等的垂直缺口, 方便擠入爐身(建議採用上爐頭在內下爐身在外,當然內牆也要放入.). 內牆高度也趨近35mm, 內直徑50mm(總長以157mm+20mmx2=197mm) 兩旁預留20mm(實際上不到10mm可以), 採用L交握法(間距157mm), 此用工業酒精或酒精膏火力都很旺盛, 相對續航力較低.
    2006/4/25 tzou(鄒仔)

    附件

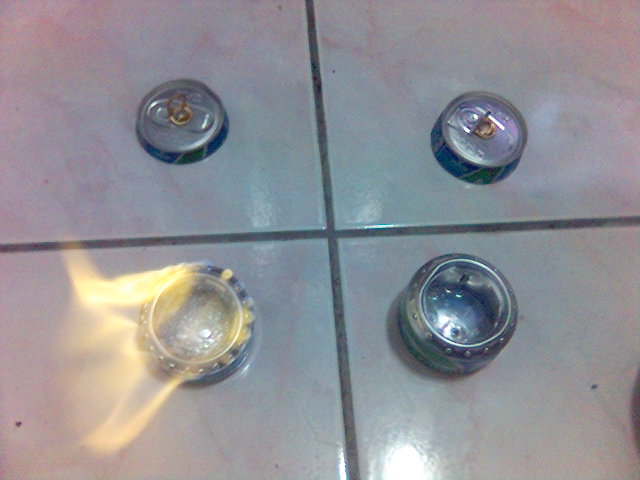

  • 自創熄火蓋.(或許有人DIY過?) 易開拉環要轉180度再往上折, 原開口片留著再用錫箔貼紙固定.
    2006/4/26 tzou(鄒仔)

    附件

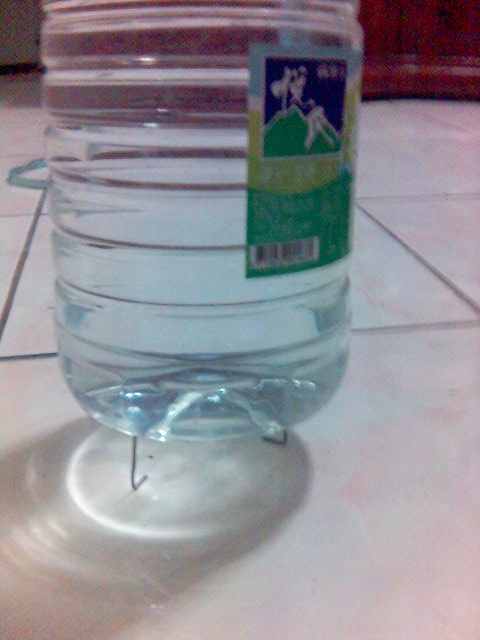

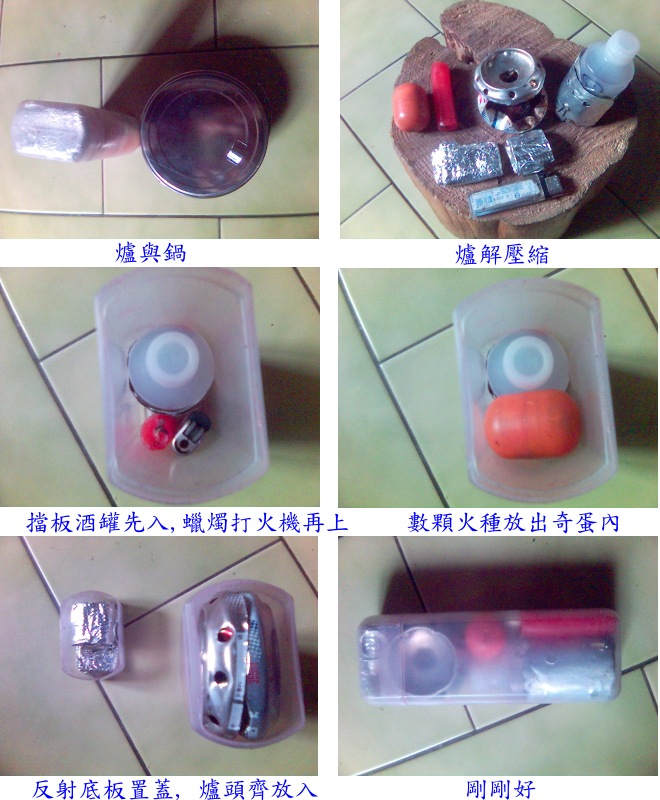

  • 看圖 1.左製作精簡度第一; 右質感第一(猜一猜是什麼作的?) 2.左一體成型, 可放5KG礦泉水; 右底部可微調, 有最佳化精神. 3.其他鋁管鋁座的都出現了
    2006/5/1 tzou(鄒仔)

    附件

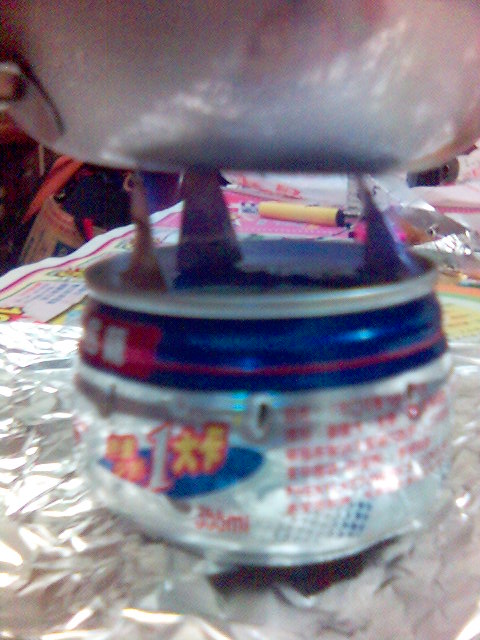

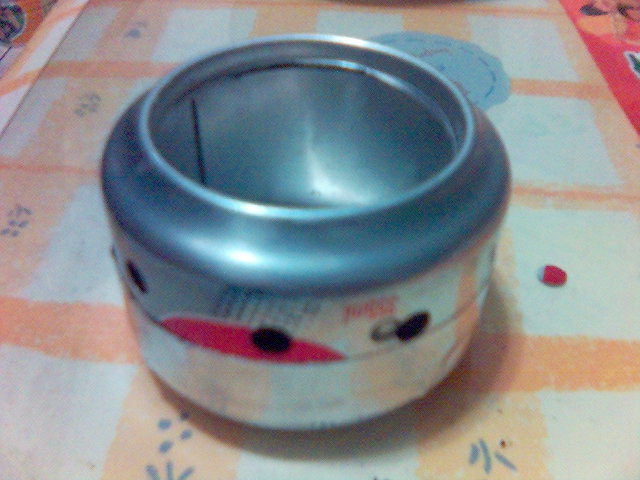

  • 單一罐頭完成有內牆的"開放邊爐"...連鍋架都都內建.
    2006/5/1 tzou(鄒仔)

    附件

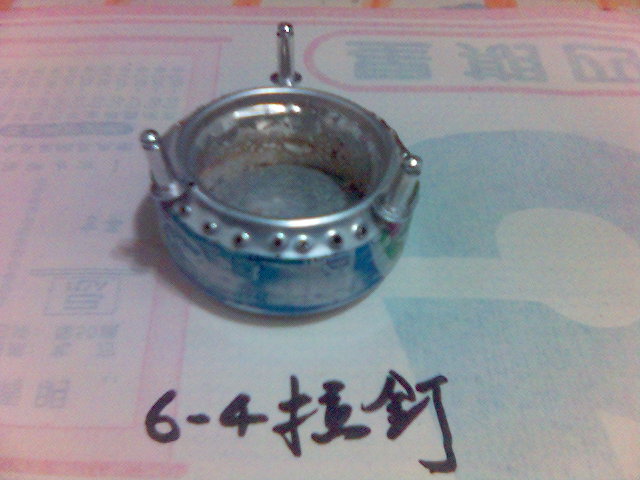

  • 經過我的嚴密研究校調... 6-4拉釘是最適合的, 可是什麼是6-4拉釘? 尺寸我是不知怎麼算, 帽長跟帽下釘長分別是: 15mm和30mm, 總長45mm.
    2006/5/2 tzou(鄒仔)

    附件

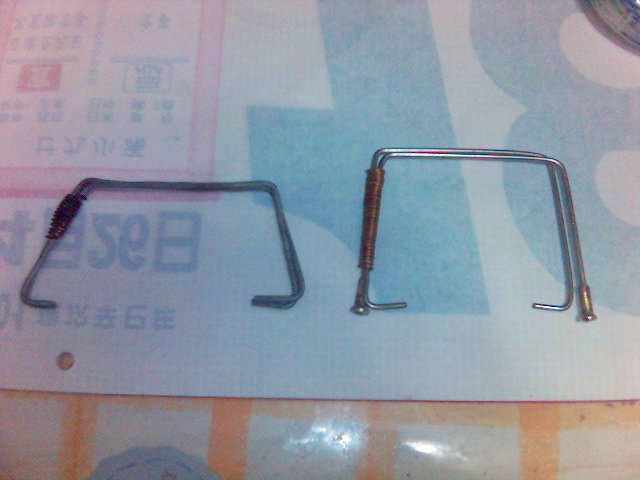

    • Image
      除了一件式擋風板兼鍋架或邊孔爐兼鍋架外, 這算是最輕的吧!? 拉釘算一算一支也要兩元左右...不是廢物利用.
      下載

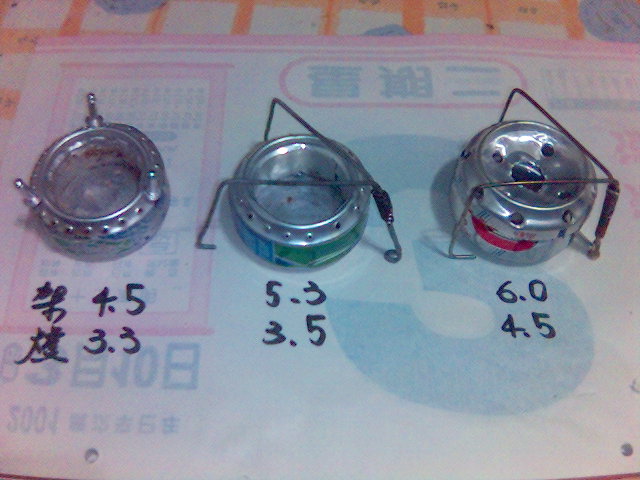

    • Image
      架高與爐高比較...左邊最輕, 中間最好收納, 右邊不銹鋼最有質感. 右爐是"溫爐", 左與中爐是"烈爐".
      下載

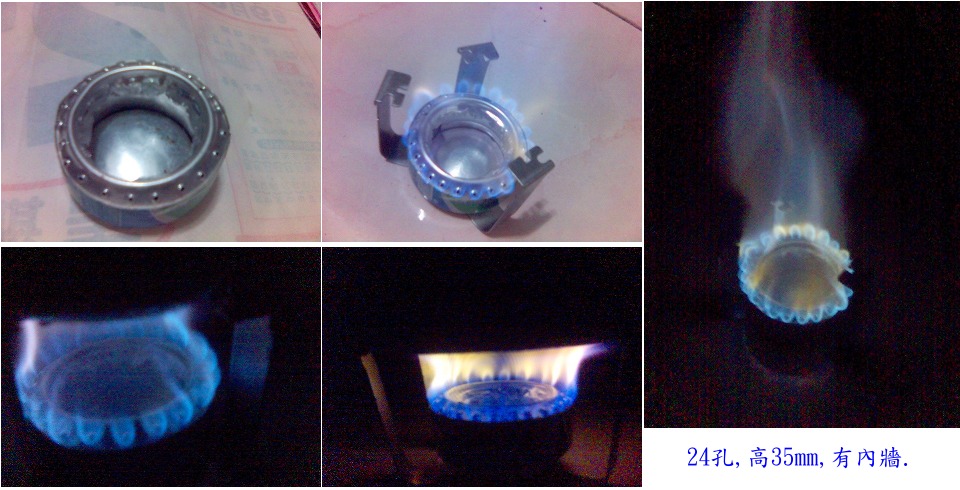

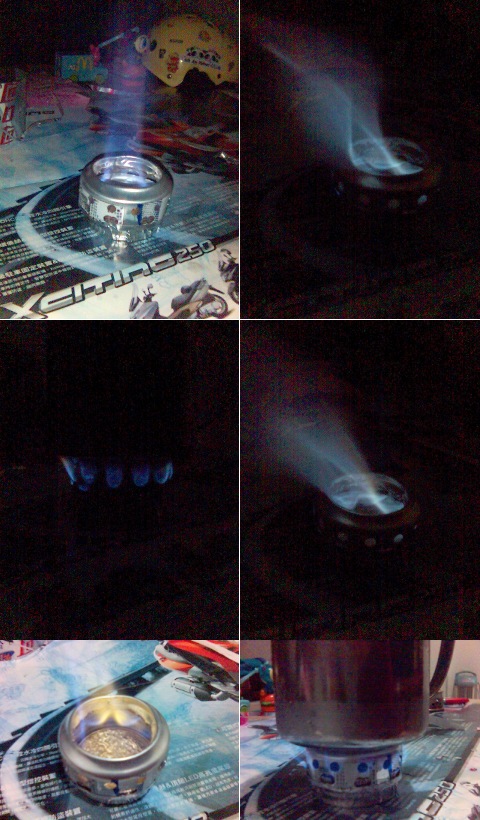

    • Image
      燃燒狀況
      下載

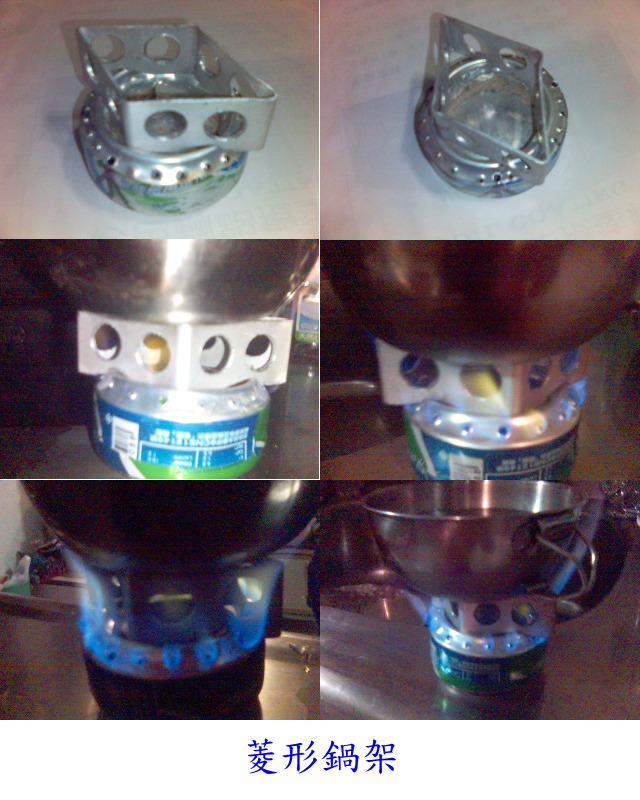

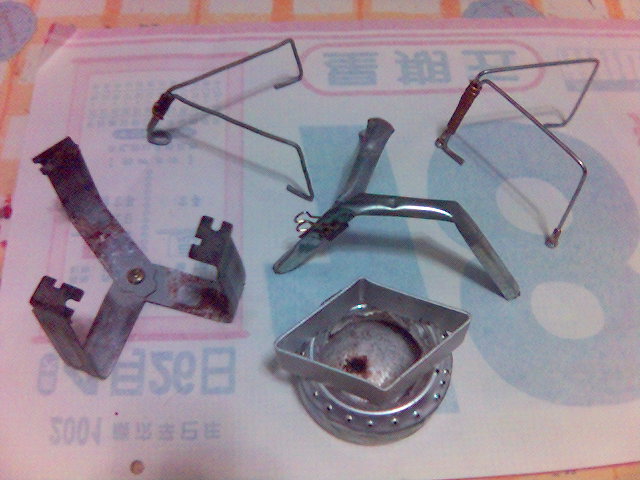

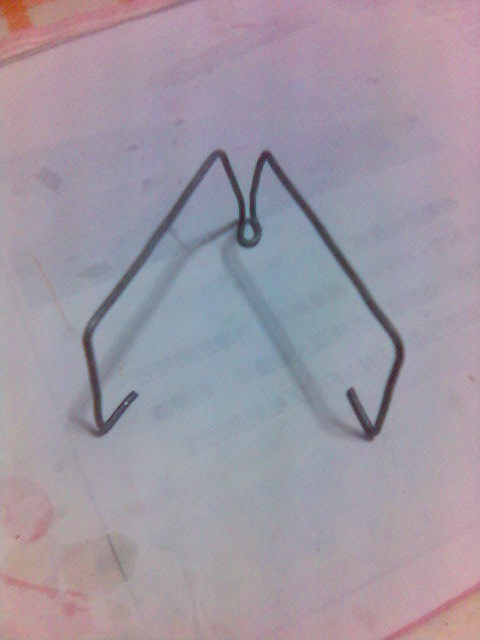

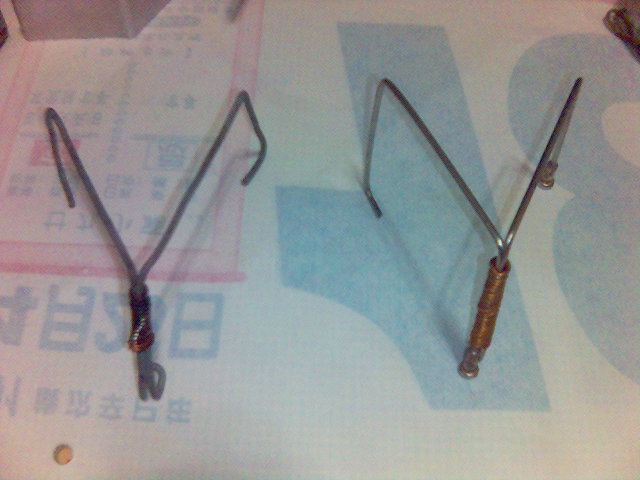

  • 另款鍋架
    2006/5/6 tzou(鄒仔)

    附件

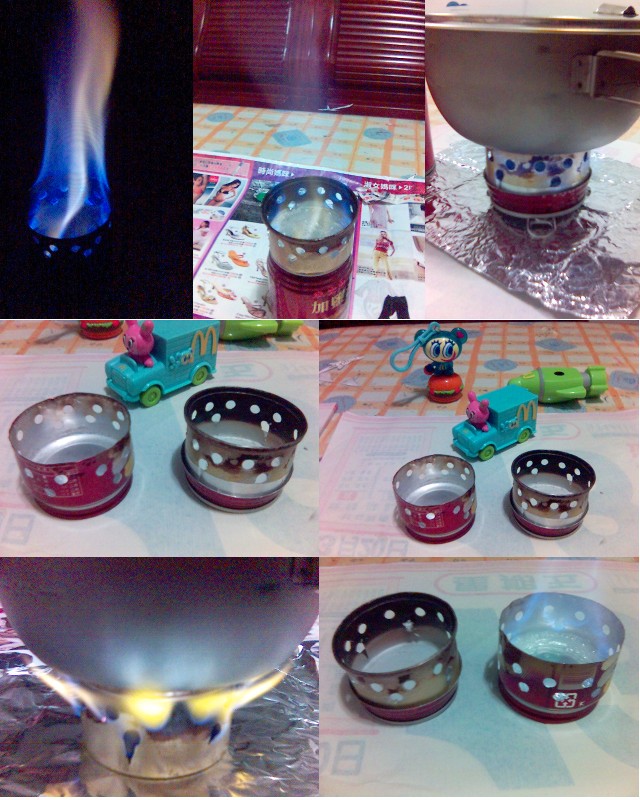

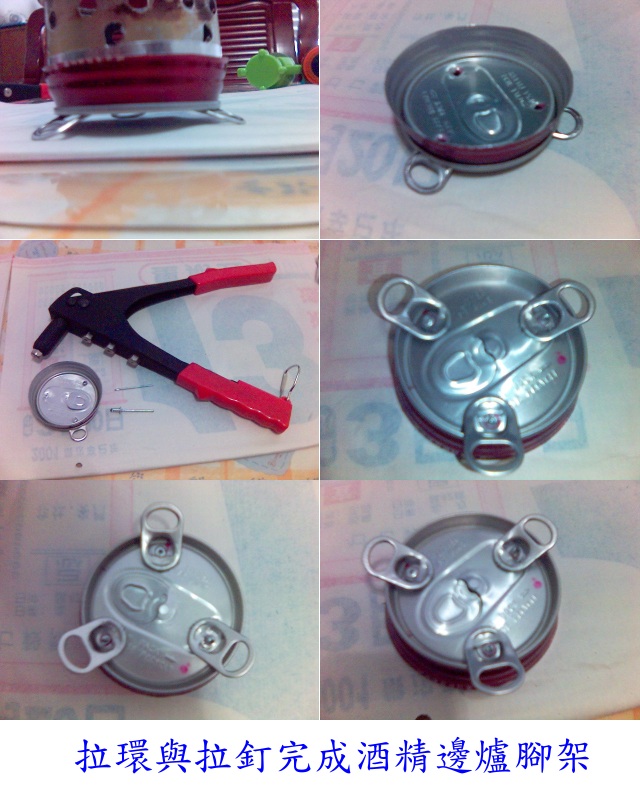

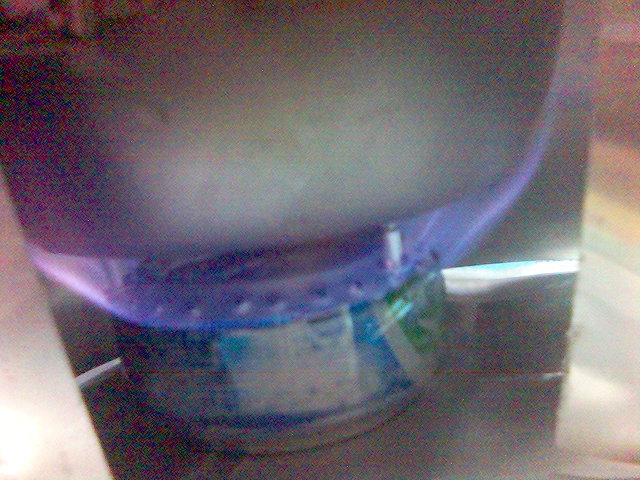

  • 邊爐設計和燃燒狀況, 也省去鍋架.. 小魚罐, 離上緣1.2~1.5cm打洞, 在於下緣1cm間格打洞, 上約12個, 下約6個. 另外邊爐腳架也是鄒仔獨創...用拉環與拉釘製作...
    2006/5/6 tzou(鄒仔)

    附件

  • 最棒的鍋架腳材質...
    2006/5/11 tzou(鄒仔)

    附件

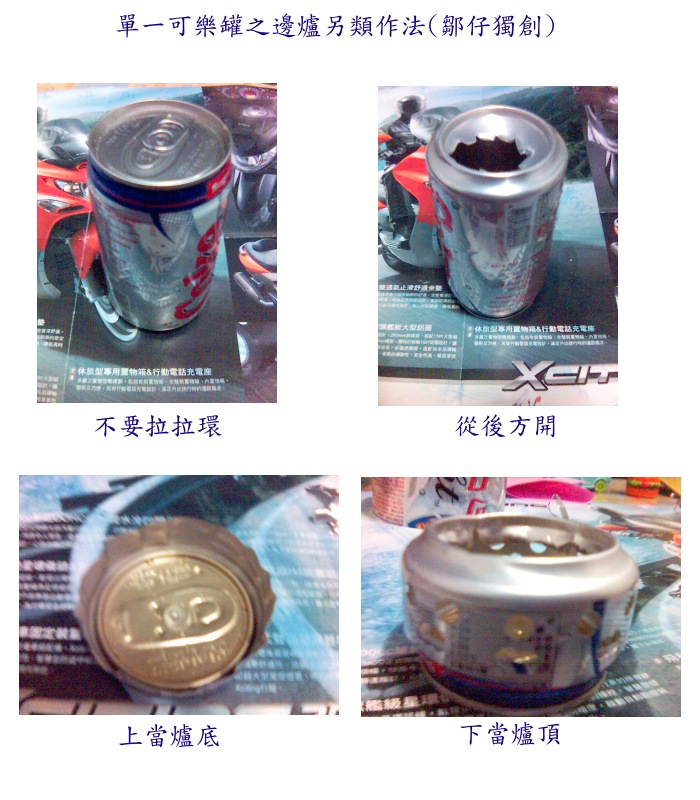

  • 單一可樂罐邊爐之設計
    2006/5/11 tzou(鄒仔)

    附件

  • 最近看了好多自製酒精爐和在市上銷售的產品來分享一下，不過酒精要到那去買呀？藥房嗎？
    2006/5/13 adonlin(adonlin)

    附件

  • 我覺得酒精爐可以發揮很多創意, 這個創意的延伸除了教學之外, 跟登山安全也有關係, 讓自己的頭腦靈活善用週邊事物... 您的第一個鍋架型態是SGT的商業化產品, 第二張圖, 我試過不下十種..., 不過最後還是只有兩種爐子受我青睞, 第三張爐子也是有名的酒精爐, 容器罐與餐具不夠理想, 但是遮風設備還不錯. 兩種爐子其中一種是不需要鍋爐架的, 是wood於2005年公開分享的, 腳架(不是鍋架喔)是用一種算是耐火的纖維板, 我覺得蠻理想的... 他的主要來源就是cat can(cat stove), 但是人又不是貓, 目前國產品中只有一樣最符合, 走吧當貓咪吃魚去. 3罐特價$49... 成品我已經在前面po過了.
    2006/5/13 tzou(鄒仔)

    附件

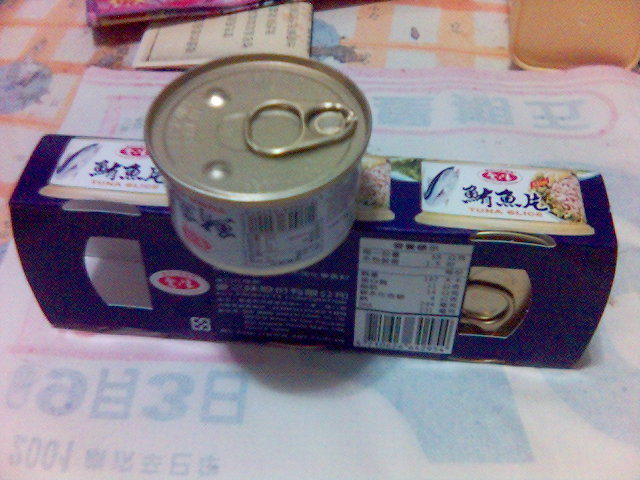

    • Image

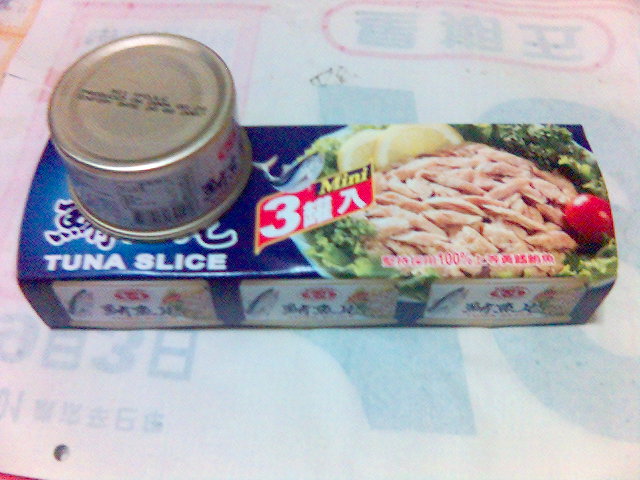

      開放邊爐兼鍋架最棒的--鮪魚罐
      下載
    • Image
      開放邊爐兼鍋架最棒的--鮪魚罐
      下載

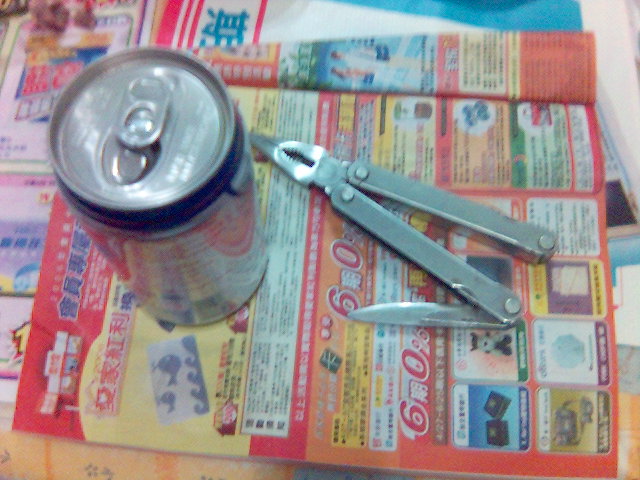

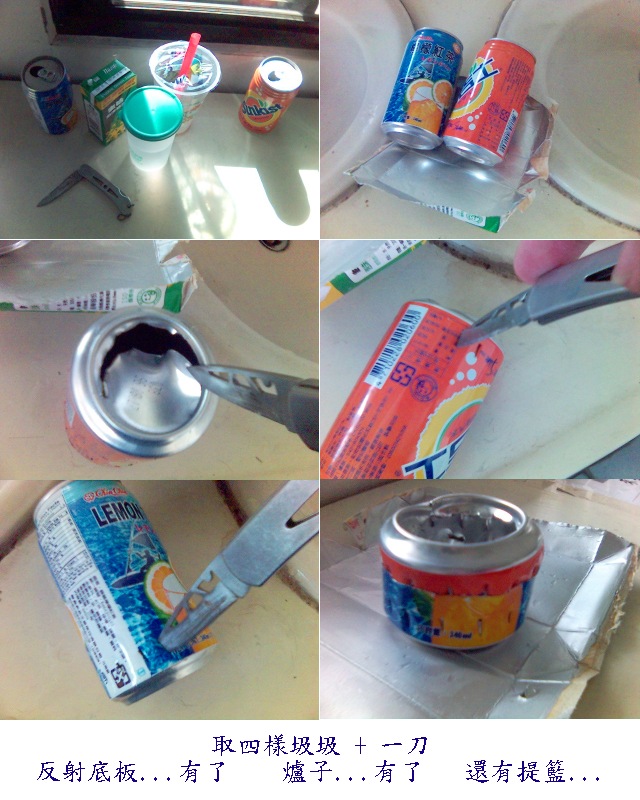

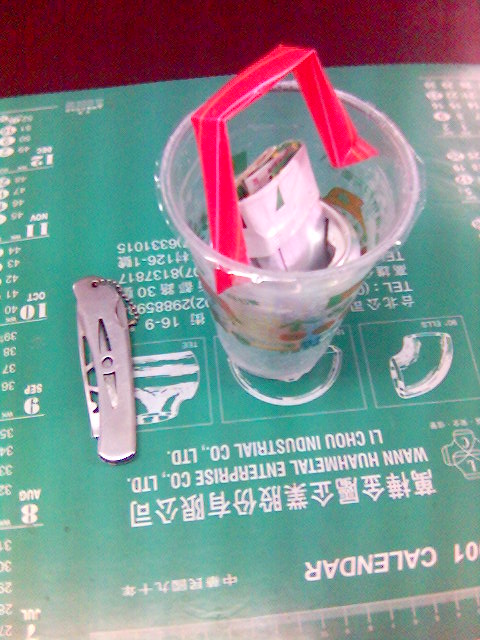

  • 看到他人隨手丟的垃圾...就給他當馬蓋先...
    2006/5/13 tzou(鄒仔)

    附件

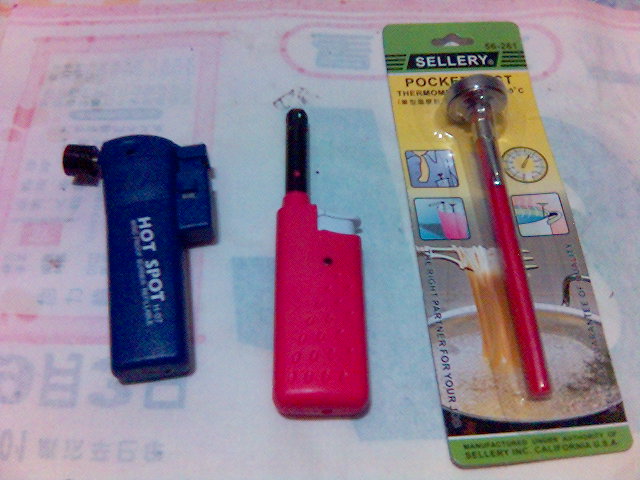

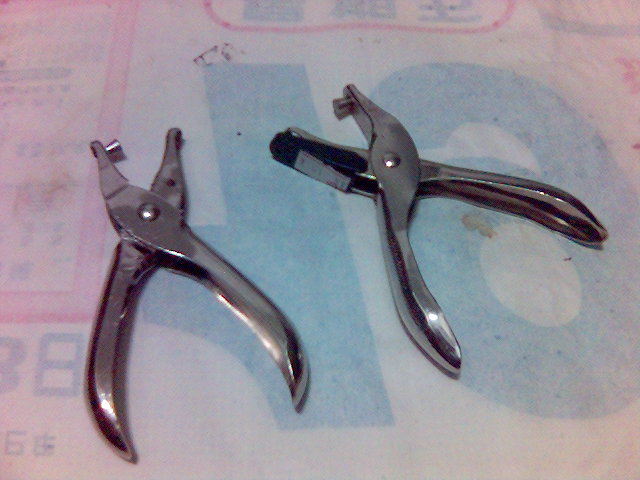

  • 實驗最佳夥伴... 國外玩家在家中用長的摺疊式, 當然戶外用簡單打火機就好了, 品質差很多, 如果用左邊$90的防火打火機也不錯, 內部可替換一般打火機; 中間的是灌的, 點燃率不太高... 打孔機用一般活頁紙的即可, 因為距離不大, 不過如果能有2.5cm長度的更佳. 如果斜邊的可採用長鋼釘...可以不需要用到電動設備. 其中有個一個溫度計, 為了實驗各種爐子的數據非有這個不可, 酒精式的比較怕破掉或太過高溫竄升爆破, 這個就很棒了, 還有一點, 世界上因用水問題生病的小孩很多, 但是水並不是一般人說煮沸幾分鐘才可殺菌, 65度C即可把一般的細菌殺死了, 這個觀念是因為大家以前只會看到水沸騰的狀況, 現在度量衡器具發達, 如果你願意帶那器具, 是可以自己實驗, 而不用受傳統制約觀念的束縛的... 來吧, 讓我們一起testing...
    2006/5/13 tzou(鄒仔)

    附件

  • Mini Bull(算是工作室?) 賣個種創意發明, 其中一個用三分鐘玩成一個爐子... 鄒仔自己也拍了一段...乖乖...兩分鐘多完成一個. 因為我準被辦個比賽, 酒精爐燃燒效率評比, 所以各種死人骨頭都要給它 try try, 只是五金行跟我說, 玻璃纖維五金行已經很少在賣了, 到底是不是把石棉跟玻璃纖維搞混了? 我的標準是這樣: 目標: 讓350cc的常溫水煮沸. 但是這個標準會因時地而異, 所以必需統一評比, 其它的, 如反射板, 加蓋, 鍋材質等不設限, 助燃的可以加, 但不得加石化燃料或已經知道有危害的自燃燃料. 採用溫度計衡量(沸騰為主並記錄溫度[會有誤差]). 其它安全措施還在購想. 另外, 太陽爐的實驗有人有興趣跟鄒仔一起搞嗎?
    2006/5/18 tzou(鄒仔)
