爬山手機GPX導航相當成熟了，離線圖資因為市場大了，商業價值高，反而越來越少。

爬山山區除了植物、動物、風景與天氣等外，腳踩的土地的地質也是重要元素，尤其地形圖跟地質礦產關係甚大，

台灣島內的統一治權是在日本人統治下才完成了，也因此才有完整的台灣島的[地圖]面市。

這是一百年內之間的事情囉。

山友習慣摸圖根點，大都是這些[地質礦產]開採與土地開發有關。山友才有的[目標物]=圖跟點當作登山的目標。

摸這些圖跟點是台灣的登山隊的主要目標。

因此跟著之前山友的GPX軌跡採步走相對的因為路線不清楚迷路等風險減低不少。

在山區設立圖跟點以地貌調查單位最多，台灣以地質單位最多，日本統治下建立台灣第一套完整地形圖是地質單位建立的。

之前介紹台灣的中央地質調查所的[地靈靈]APP提供不少圖資，可惜不能離線利用，在山區幾乎用途。

因此自製地質圖GPX導引的圖資便成這半個月的[玩樂目標]囉。

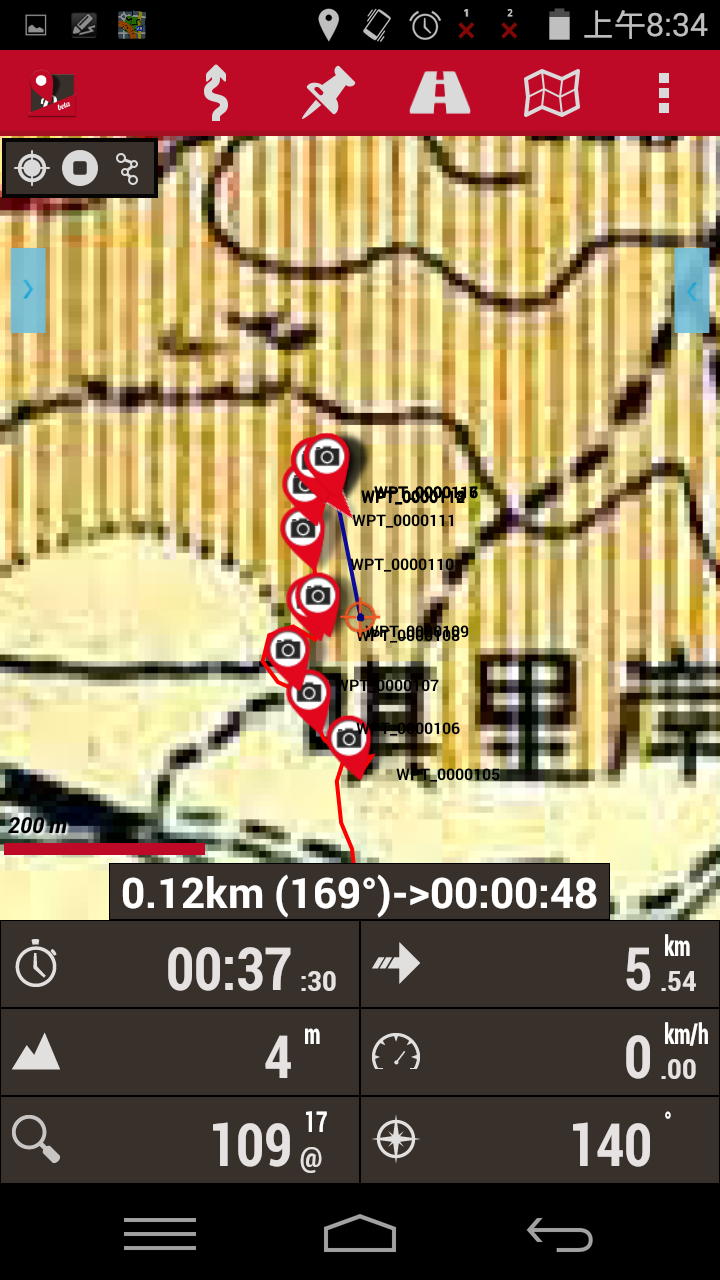

地質圖主要來原台灣中央地質調查所的地質查詢系統的圖資抓圖後拼圖而成。採用25萬分之一為主圖(紙本地質圖與學術用、工業用、教科書用大都採用100萬分之一)，十萬分之一為附圖。分成兩個GPX圖資檔案。搭配其他圖資套疊或互層再製GPX圖資。也可以給ORUXMAPS等支援3D地形顯示的套疊圖資之用。

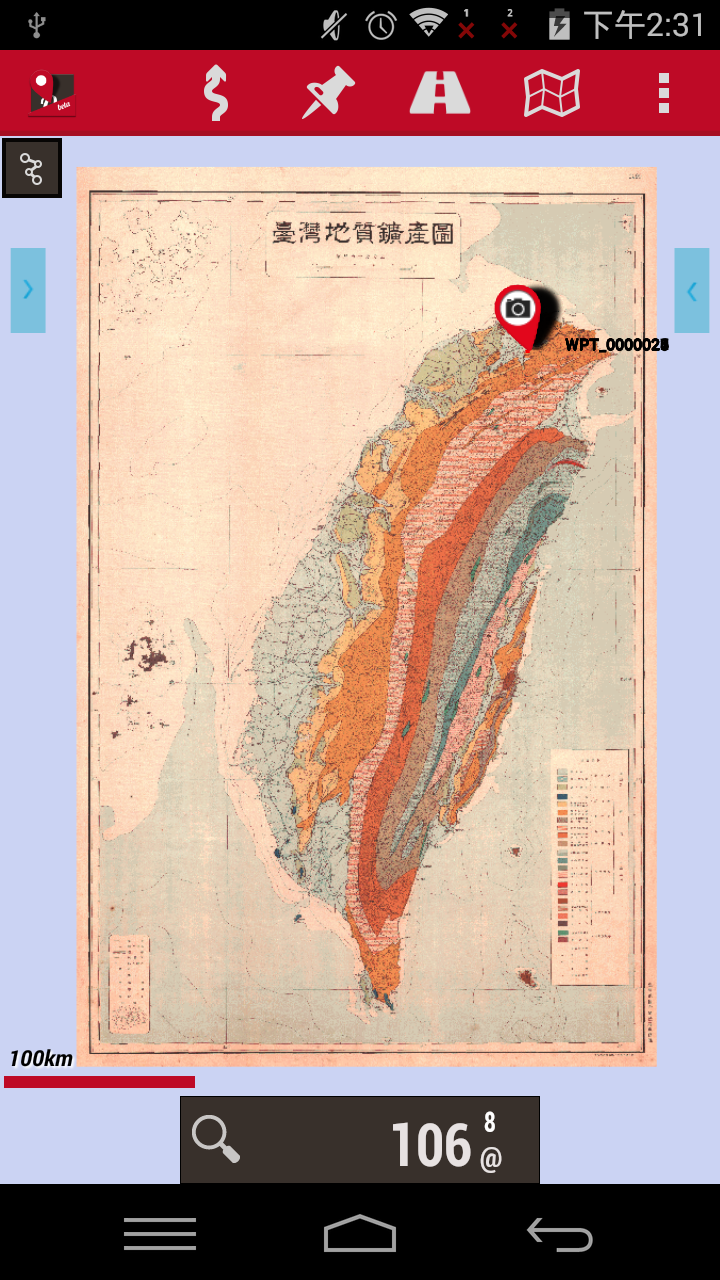

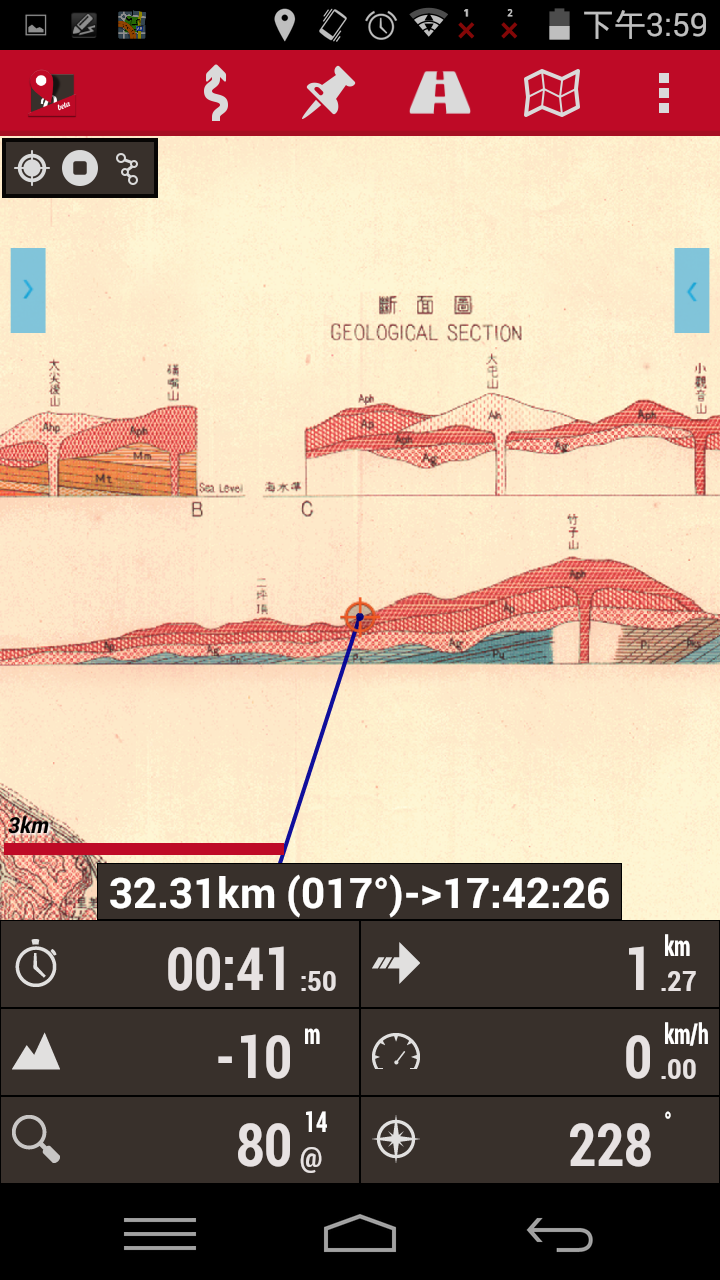

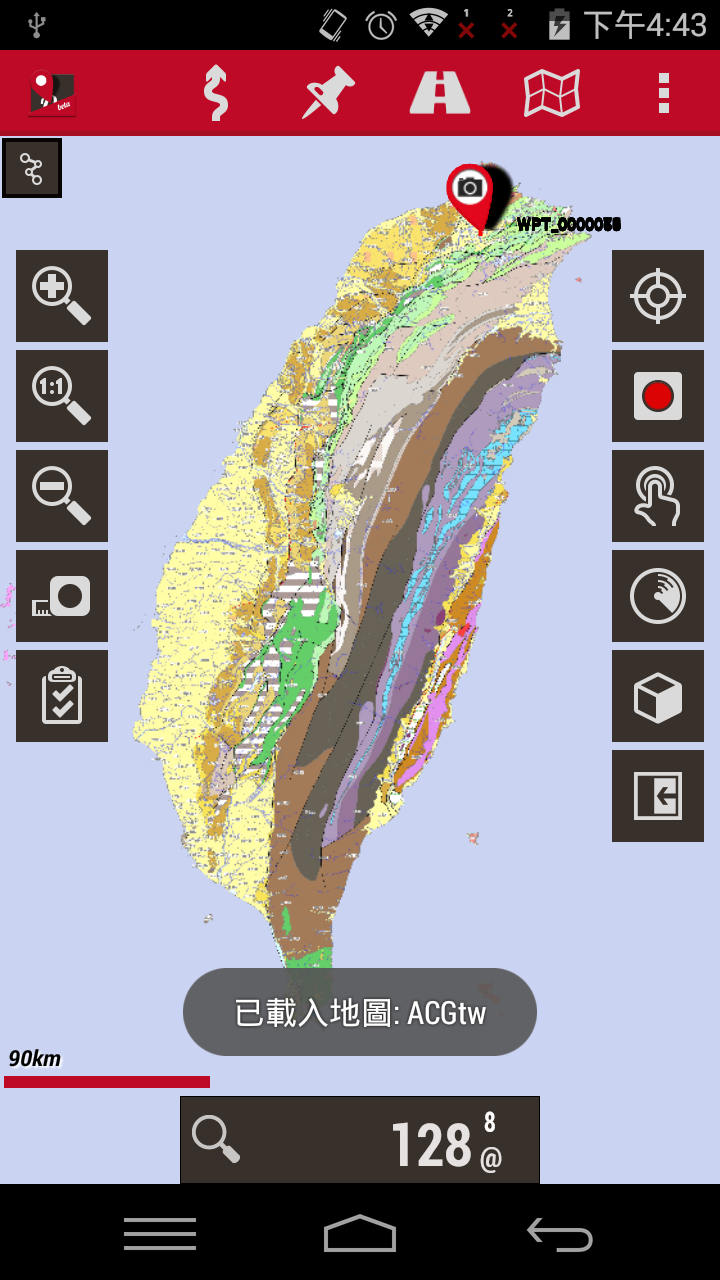

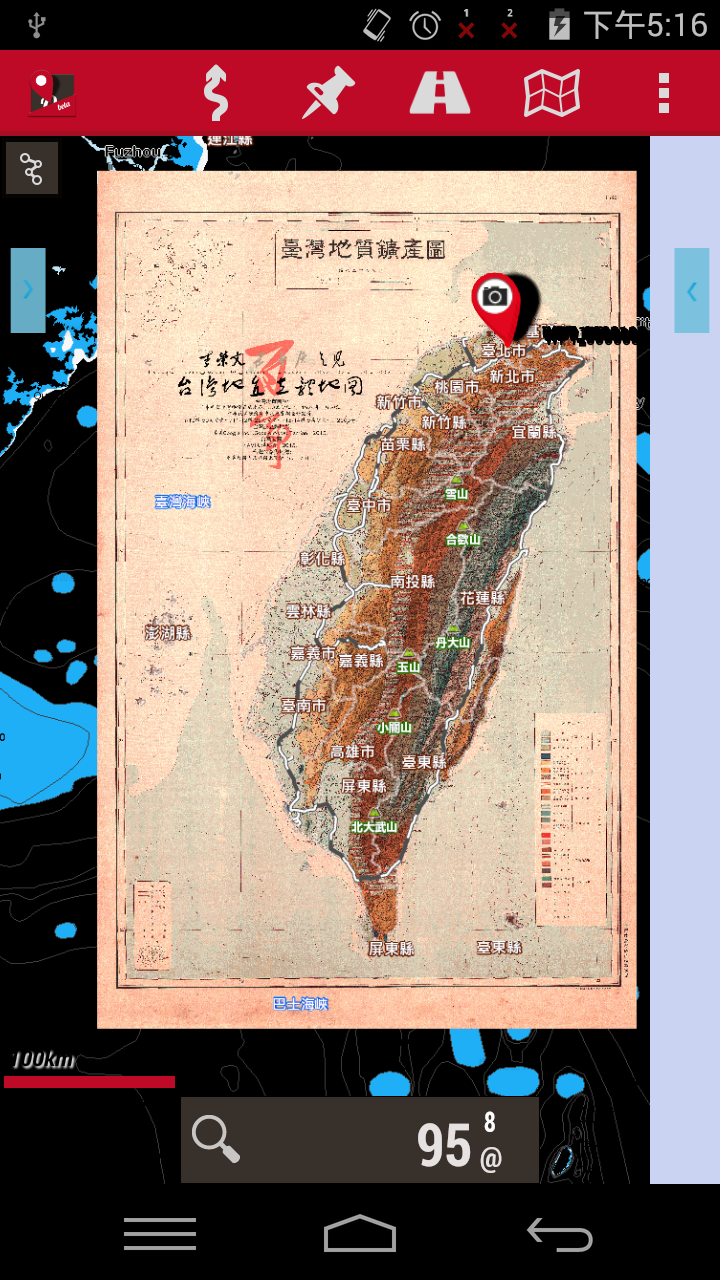

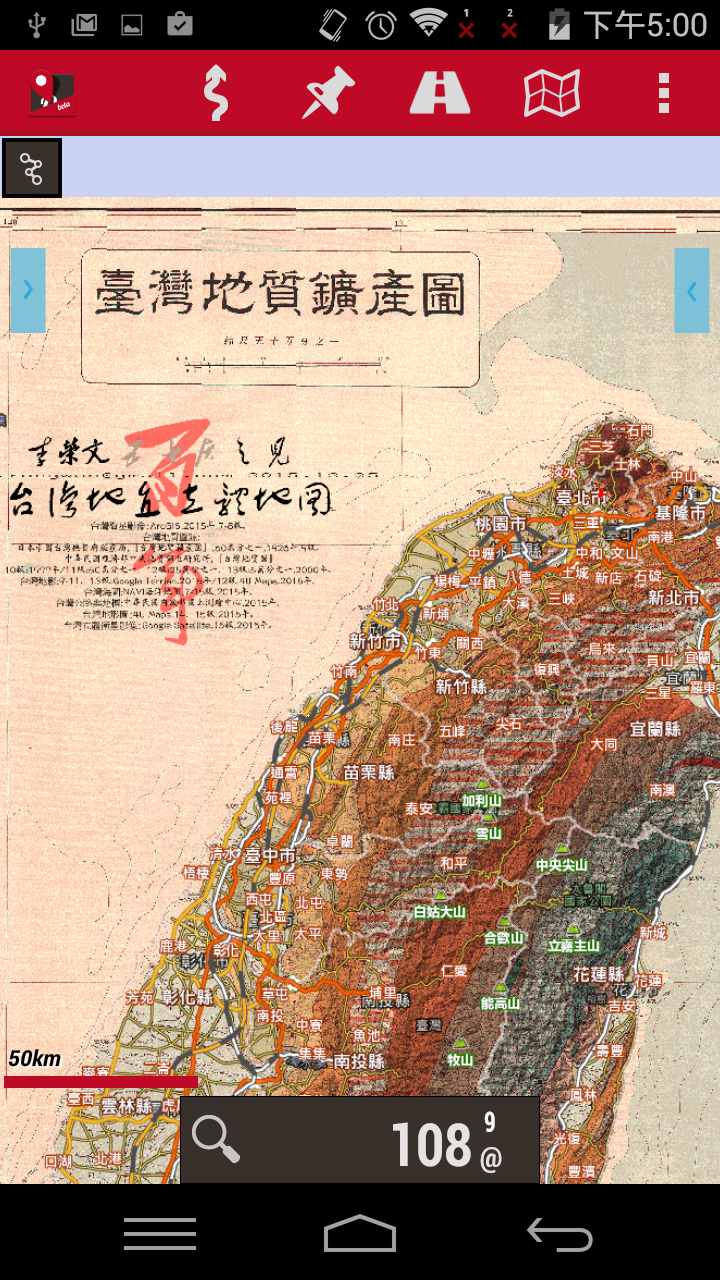

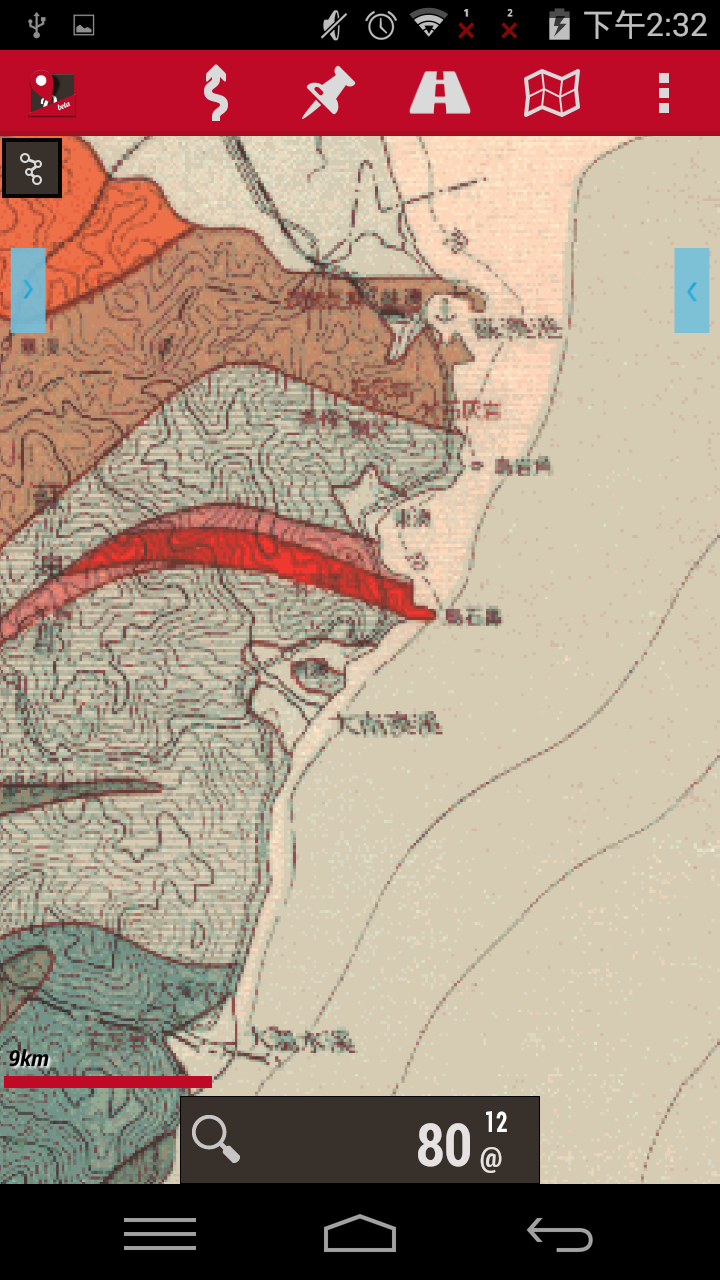

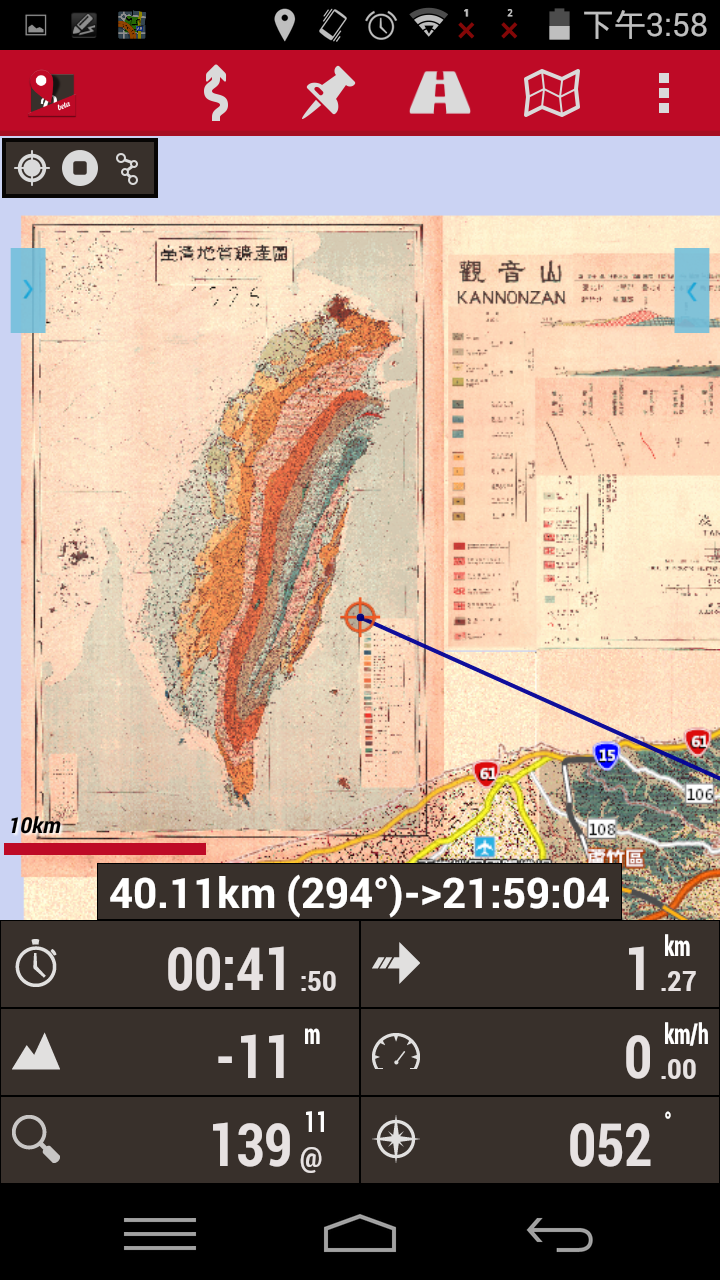

1.台灣地質鑛產圖：日本帝國台灣總督府地質調查所製作，1926年。

http://pan.baidu.com/s/1kUzbjWr

台灣地質鑛產圖(1926年日本帝國台灣地質調查所製作)(zip壓縮檔，95.6MB)(解壓後294MB，GPS圖資，mbtitles格式)

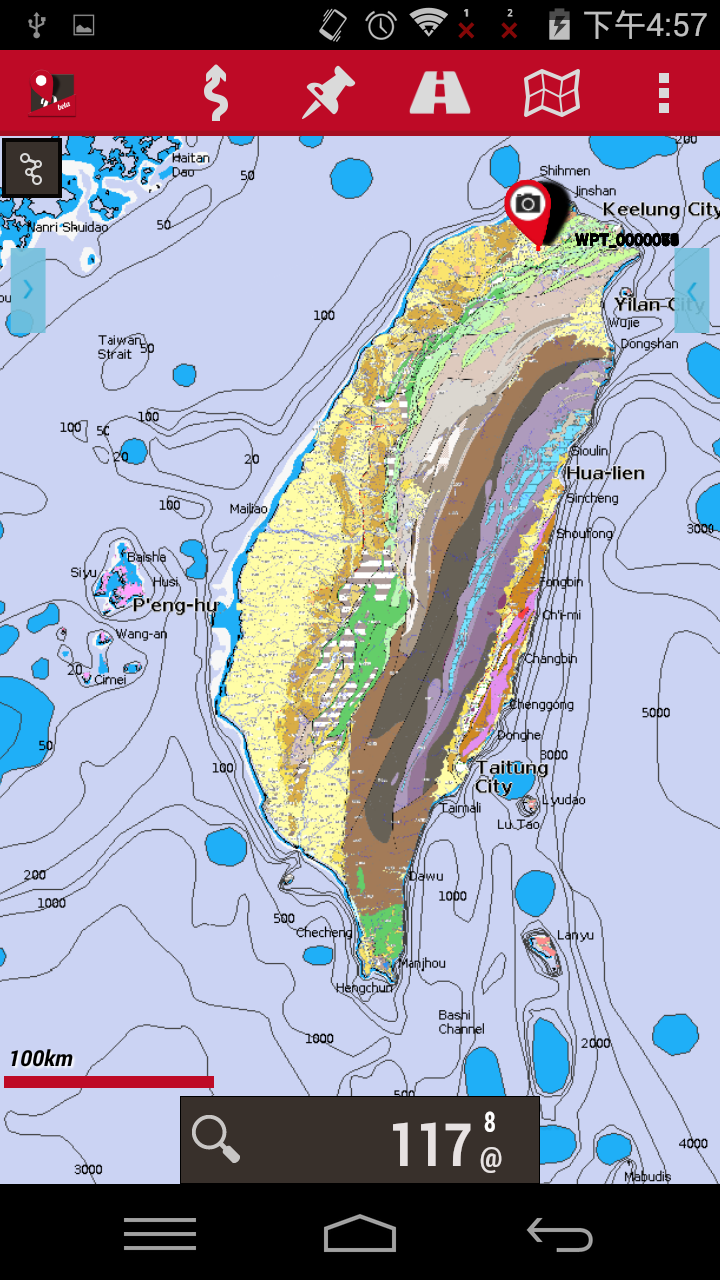

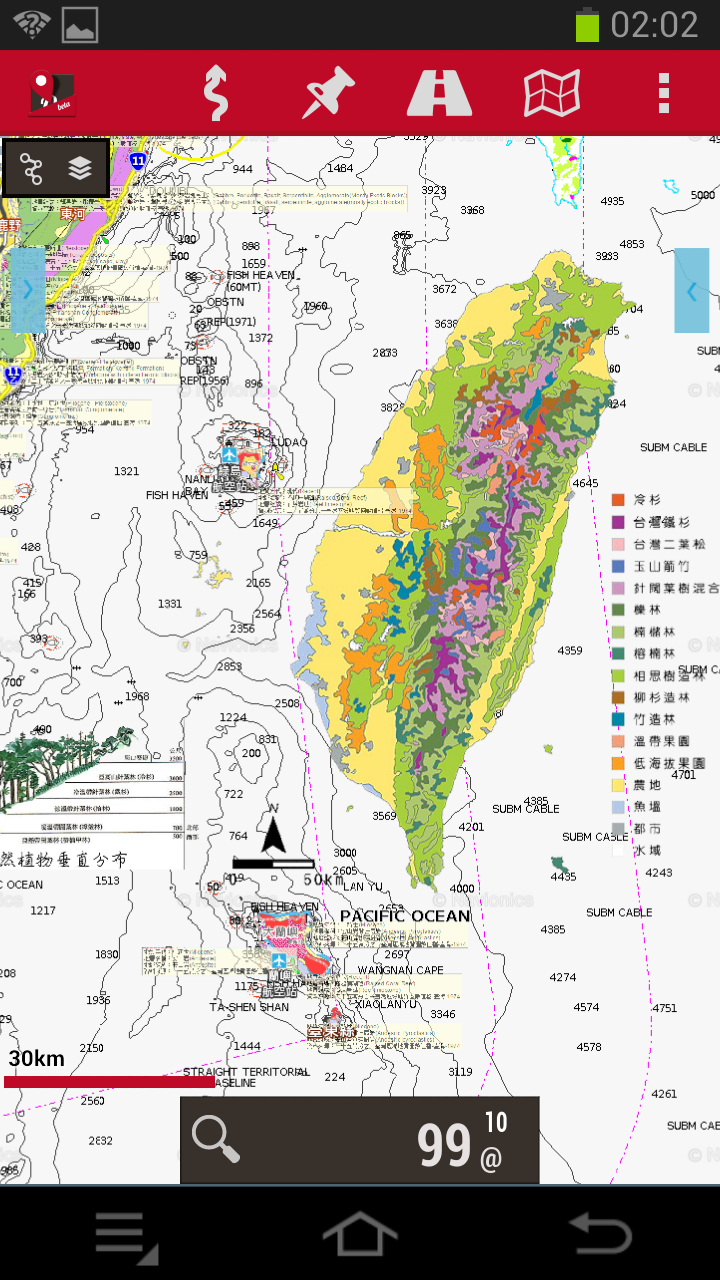

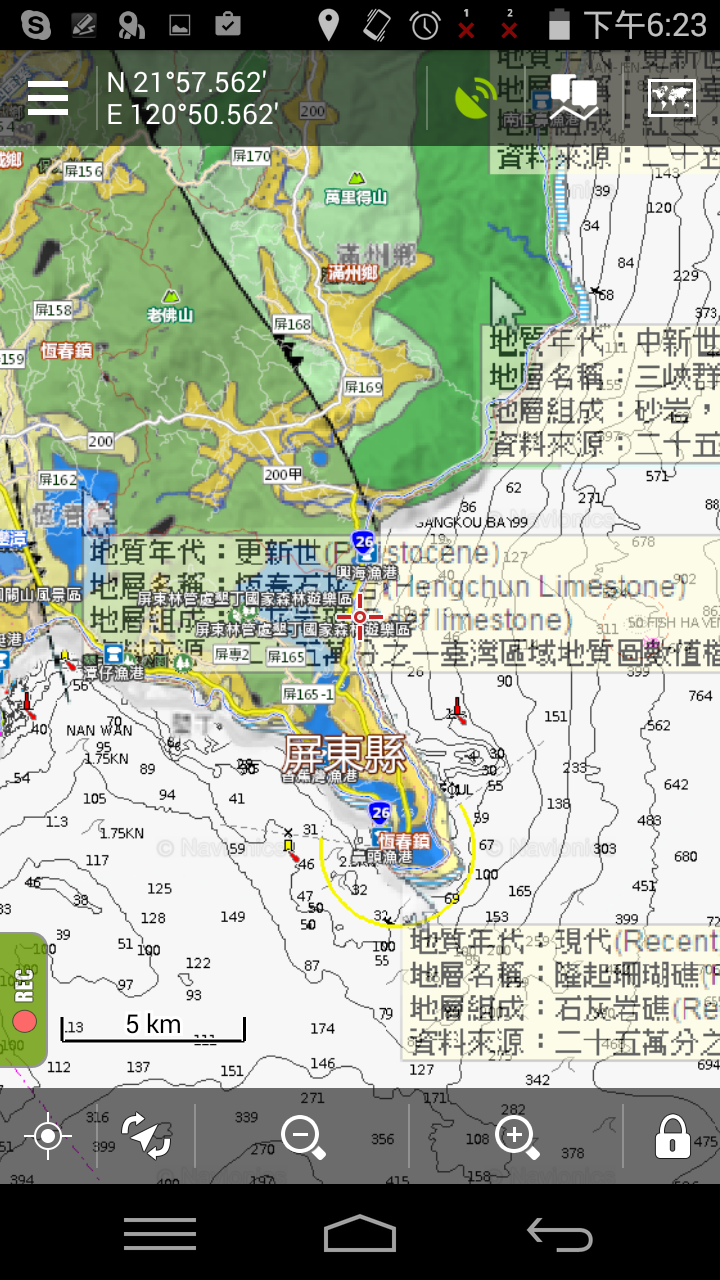

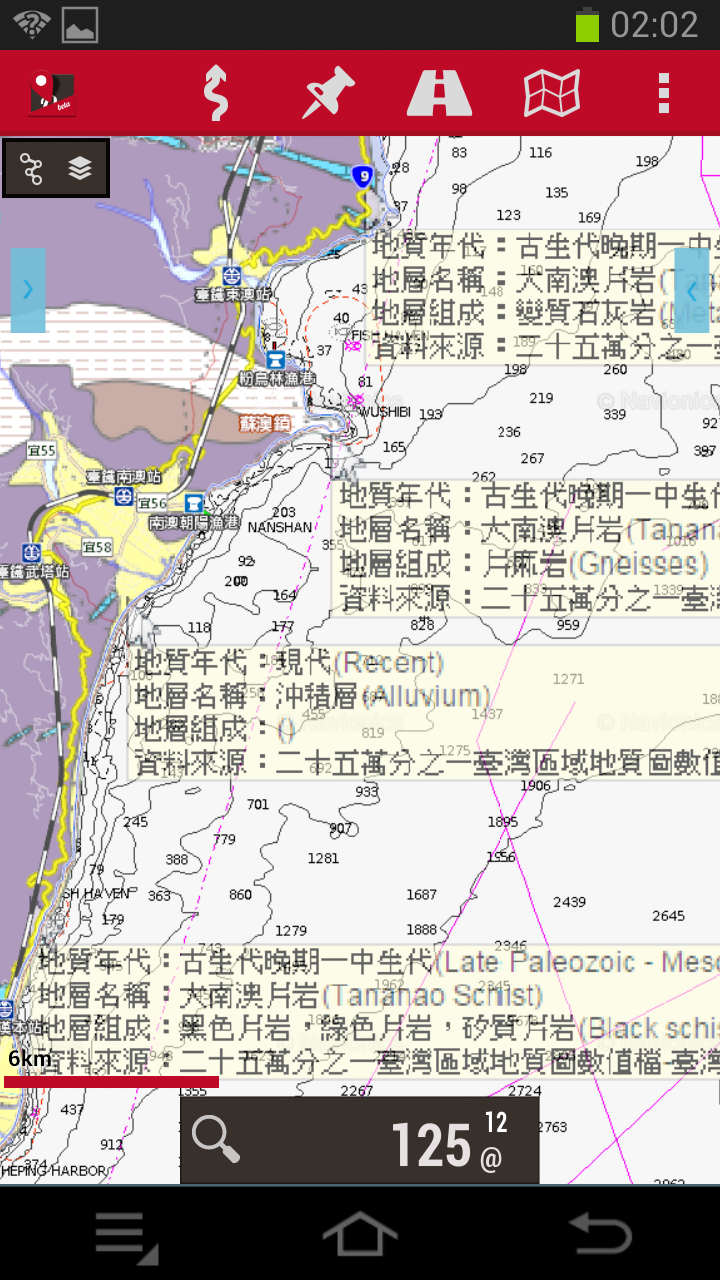

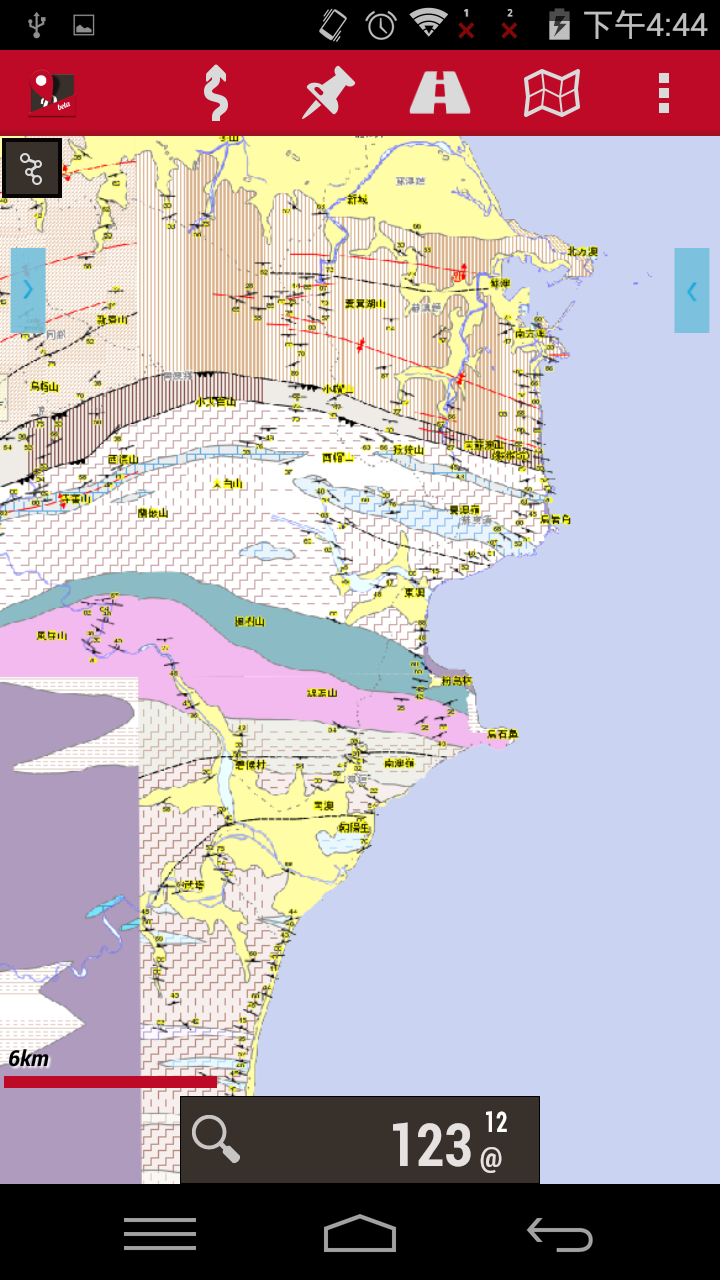

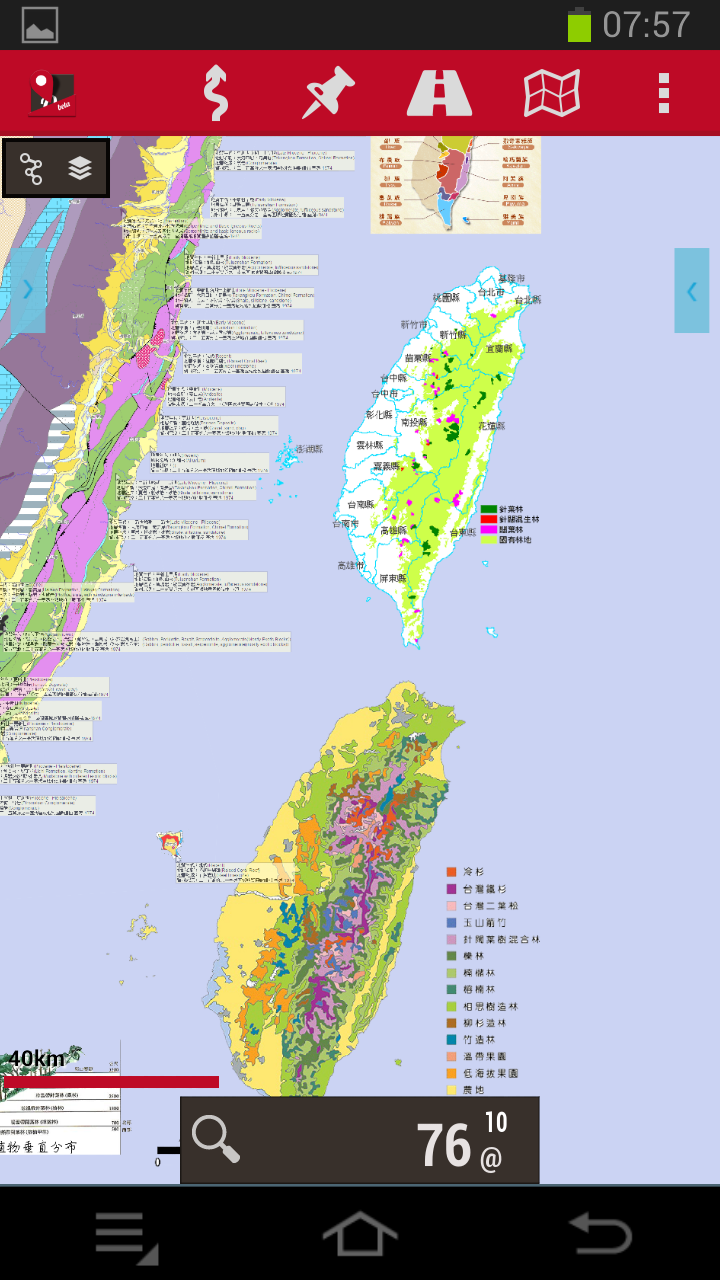

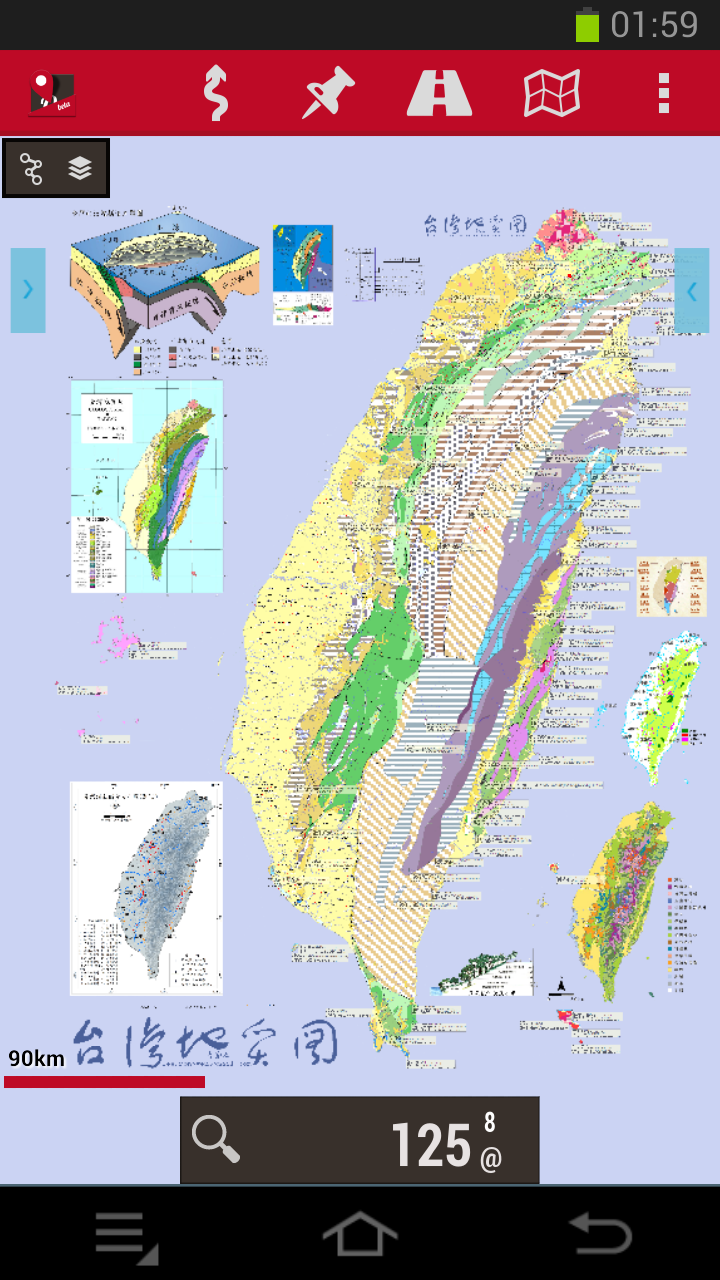

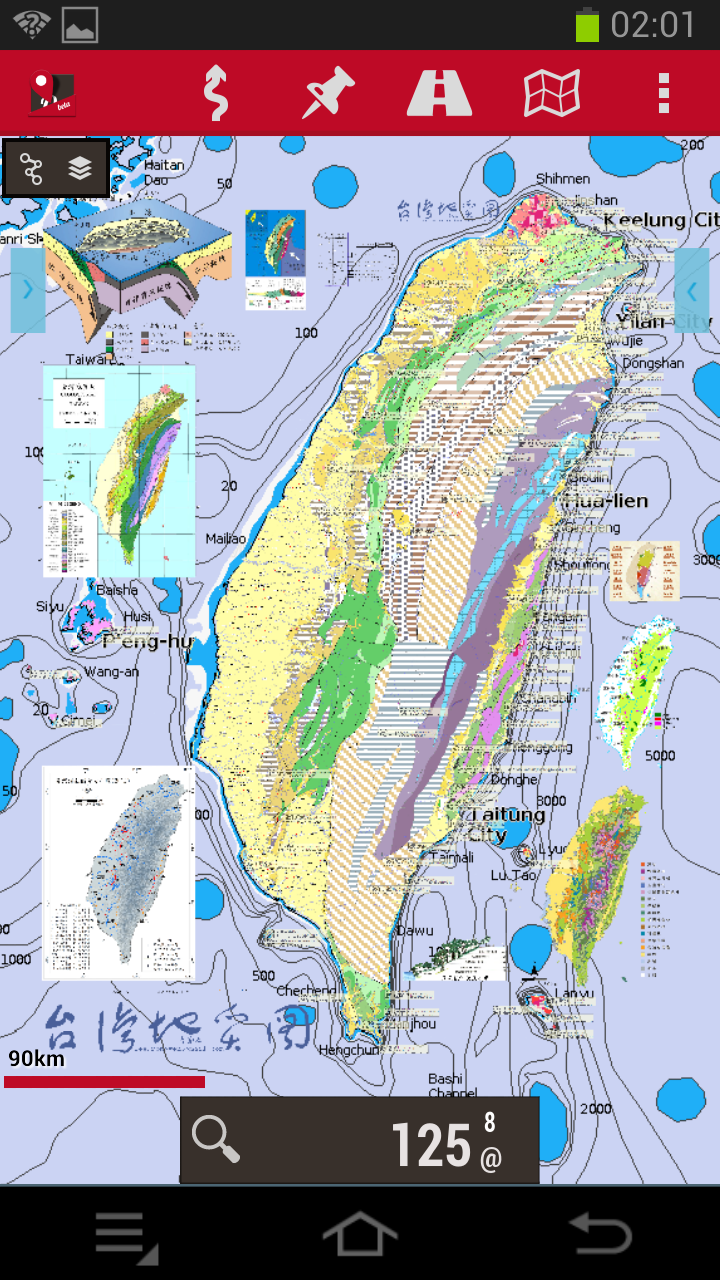

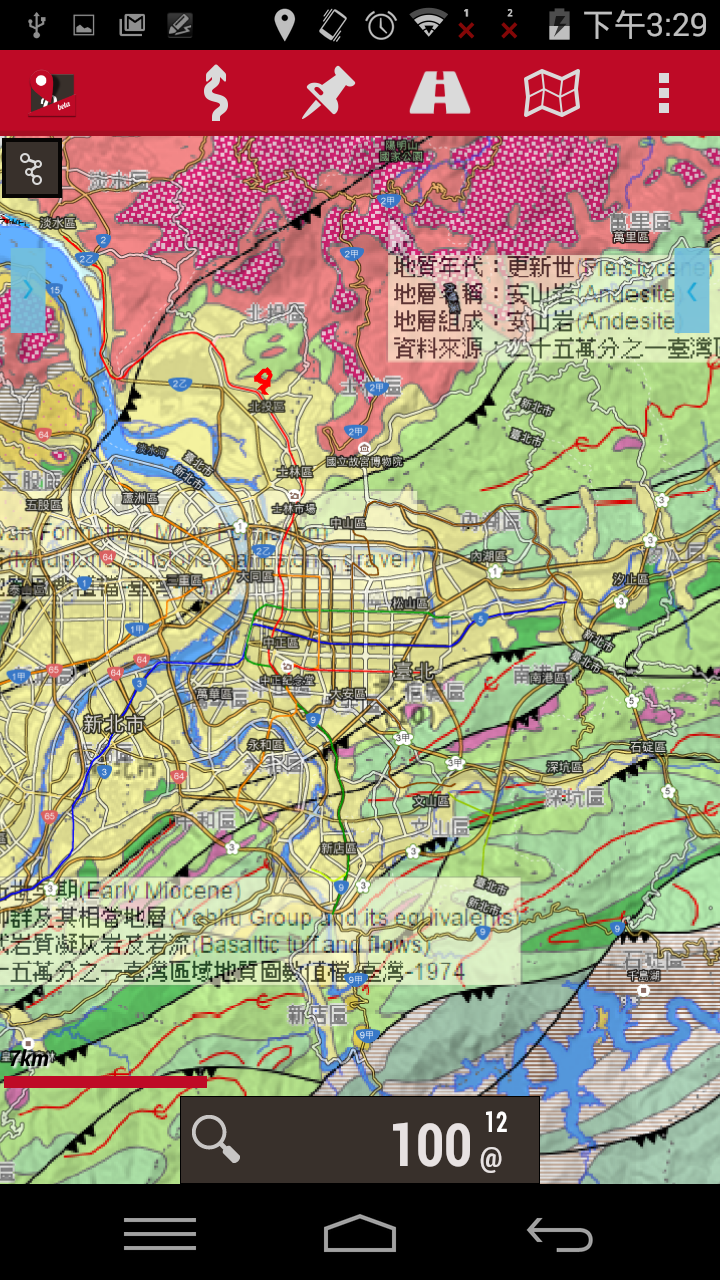

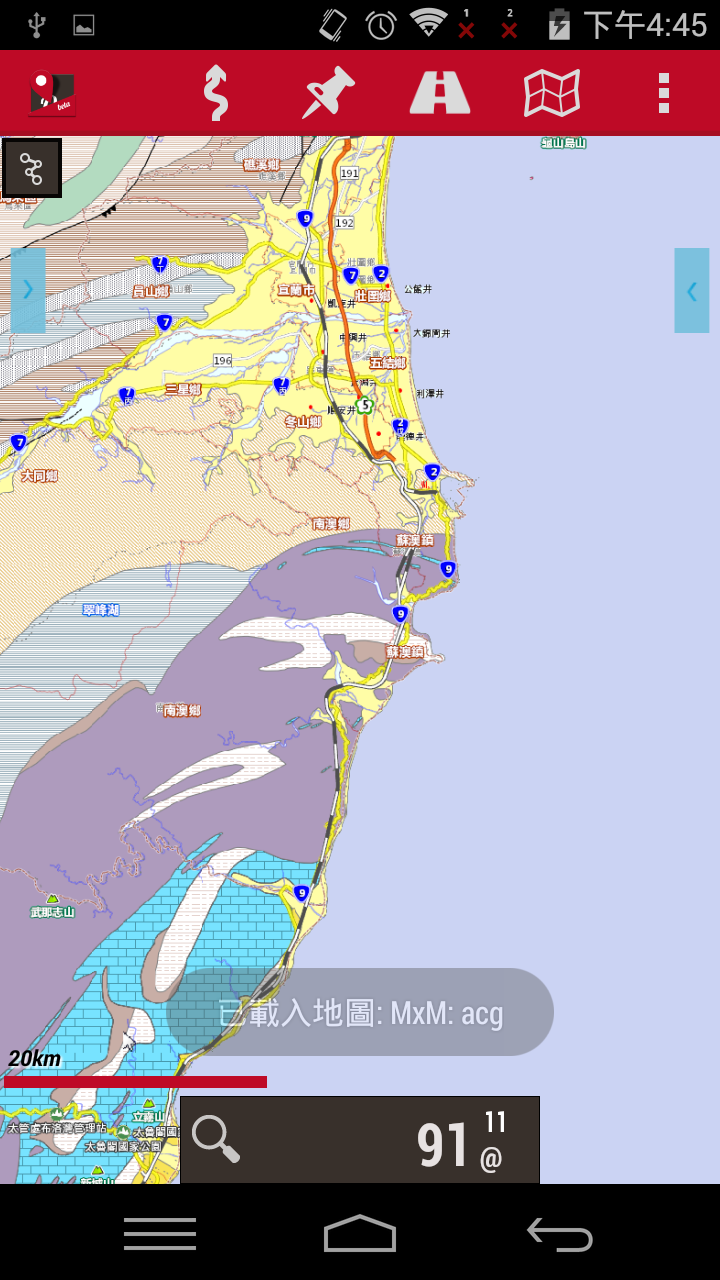

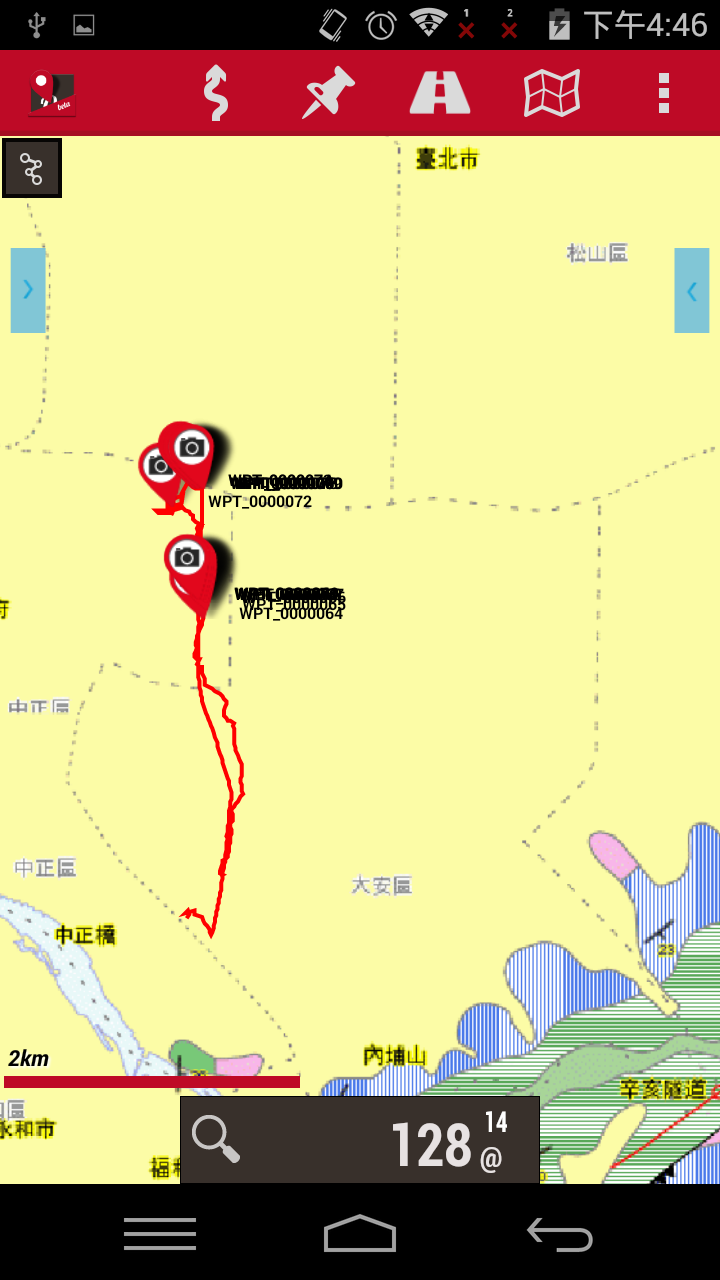

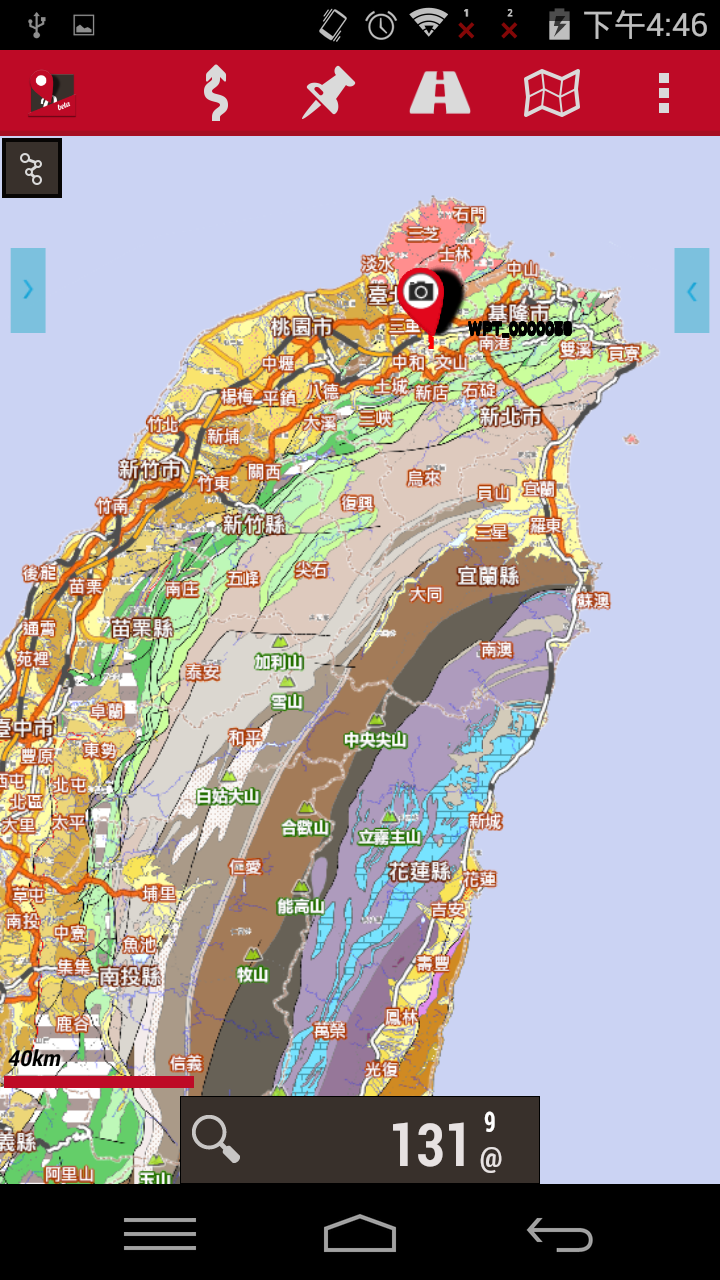

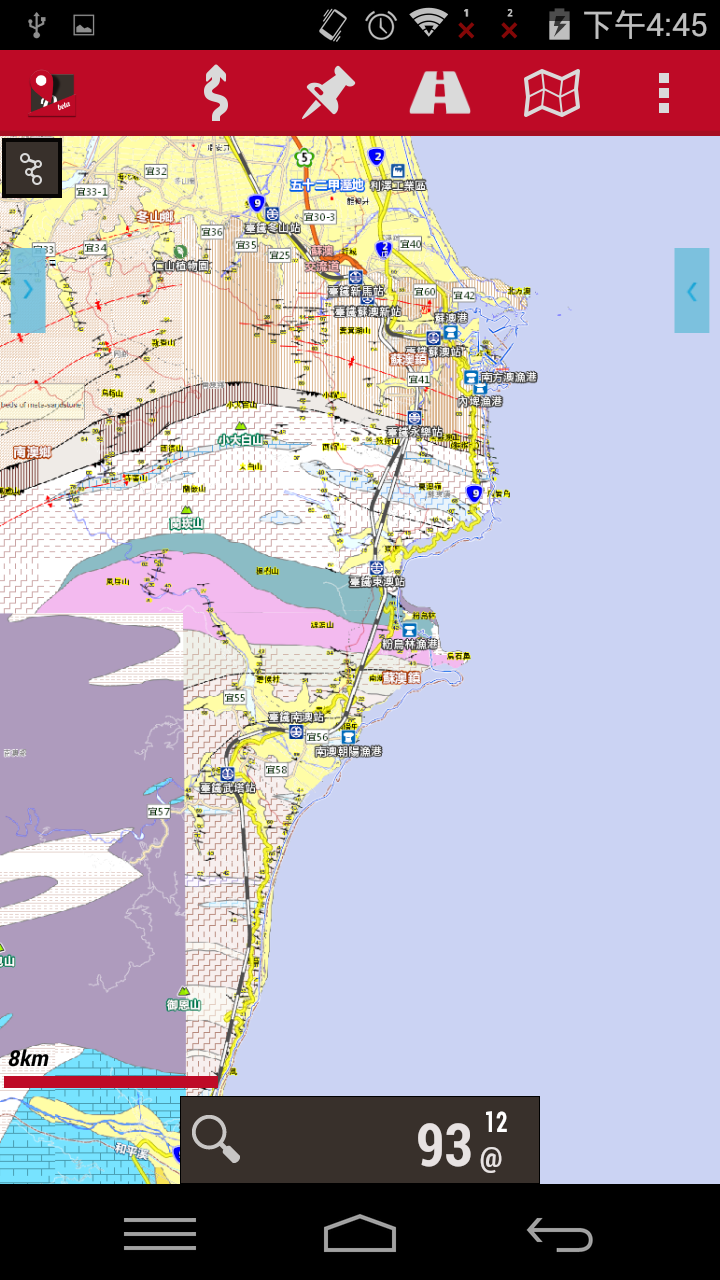

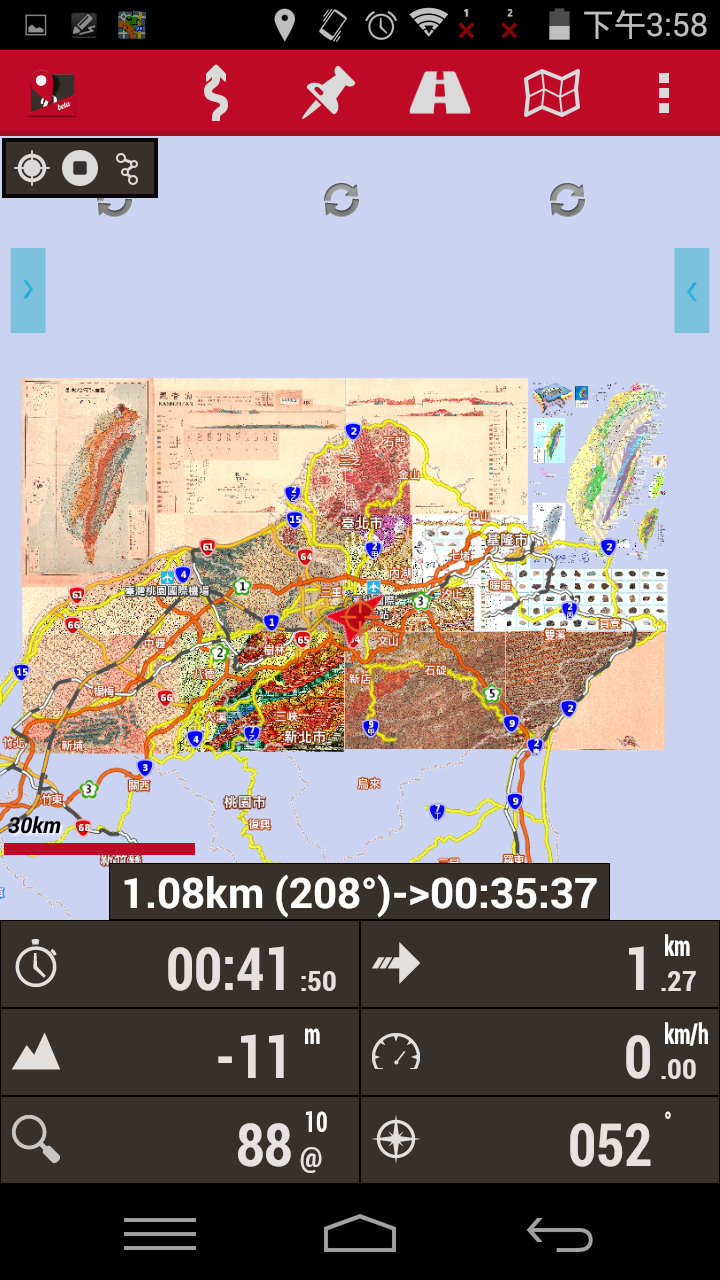

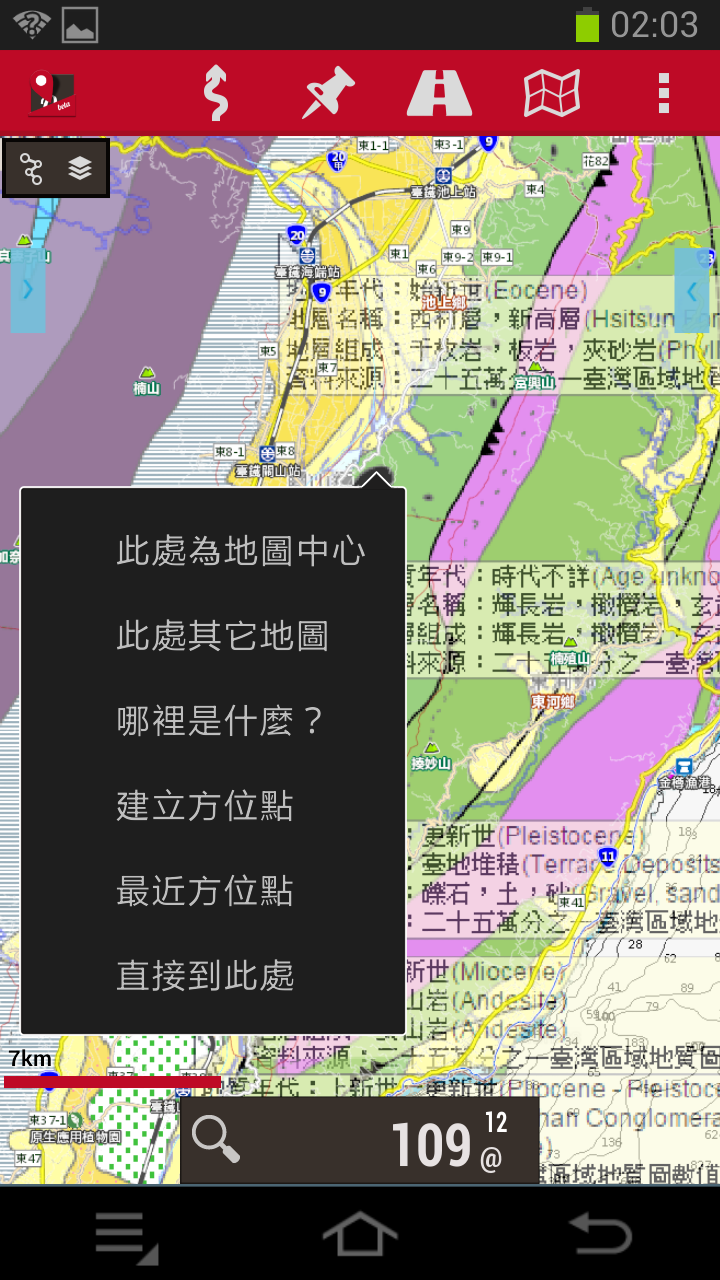

2.台灣地質圖說：GPS底圖，台灣中央地質調查所的地質查詢系統畫面截圖拼圖而成，25萬分之一圖。地質圖圖說為該系統滑鼠指標說明框內容。崁入[台灣版塊示意圖(提供垂直方向地質活動說明)、紙本台灣地質圖(提供台灣陸地地質系統說明)、台灣活斷層圖(提供地質活動趨勢)與地貌上的[台灣林相分布圖]與登山界野炊可能要辨識的國有林地範圍示意圖與台灣原住民分布圖。

透明背景，可以套疊其他圖資等。如台灣周邊海洋地形等高線圖等。了解海平面上與海平面下地貌趨向等。

http://pan.baidu.com/s/1kUbuA2N

台灣地質圖說z16(下載後解壓縮放置到ORUXMAPS、LOCUS指定地圖路徑下)((zip壓縮檔，193.33MB)，解開後565MB。GPS圖資，mbtitles格式)

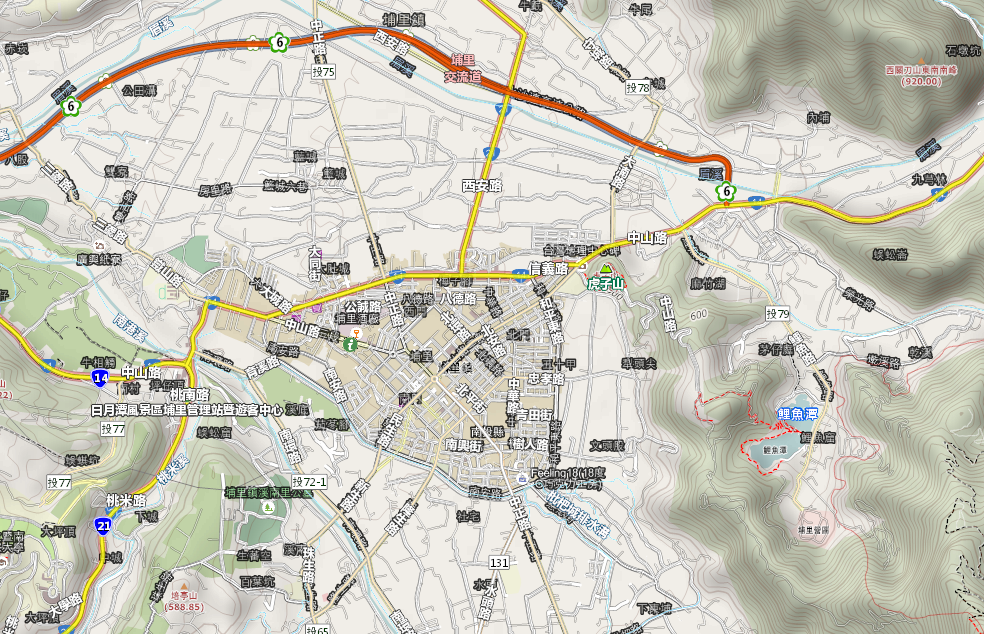

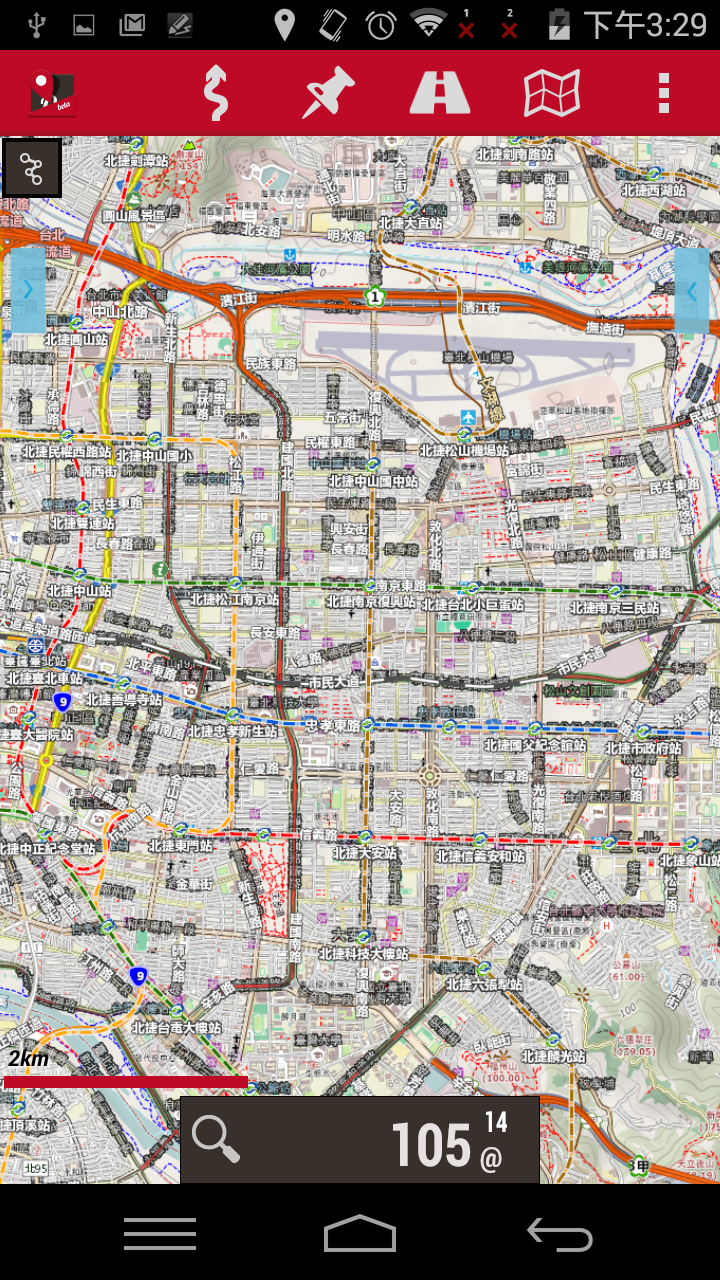

另:台灣全島的開放圖資MAPNIK內有標示不少登山路線圖，沒有登高線，登山路線一目了然。輔以登山線圖(如GOOGLE地形圖等利用)。

Mapnik台灣全島GPS圖資(oruxmaps格式，195.24MB，zip壓縮檔，解開後237MB。解開後文件夾複製到oruxmaps或locus指定地圖路徑內)

http://pan.baidu.com/s/1jHsrBKE

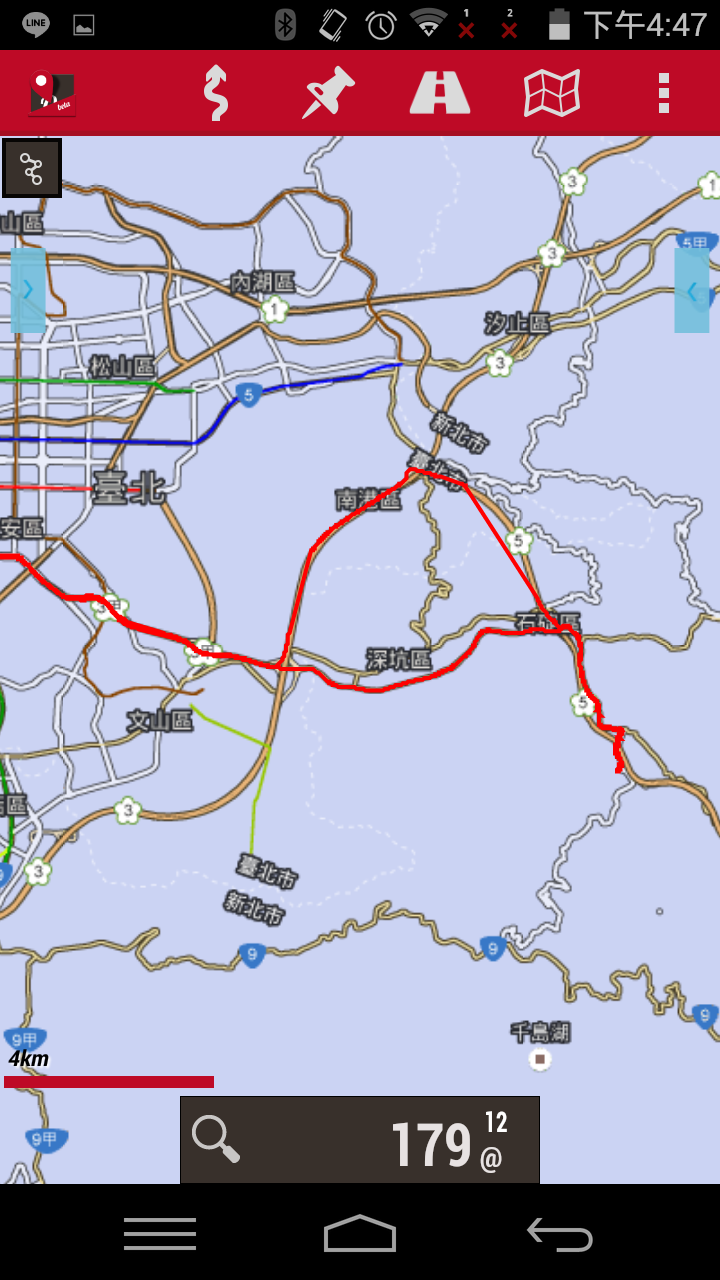

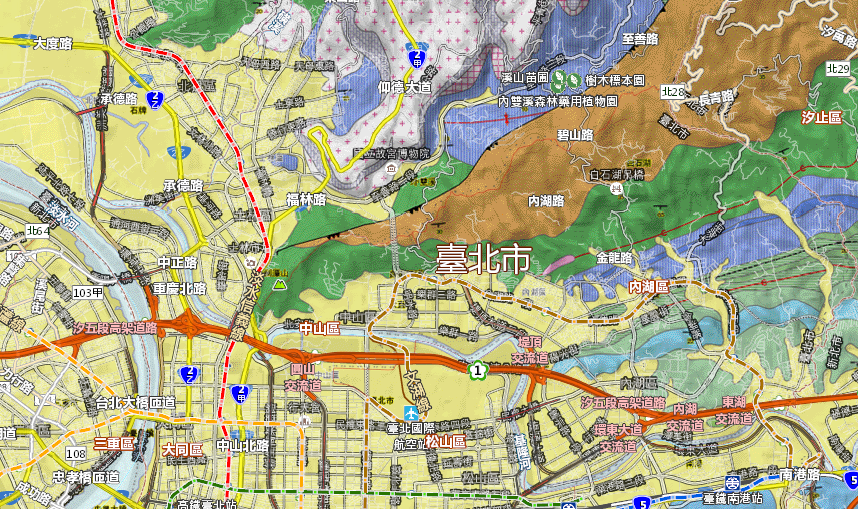

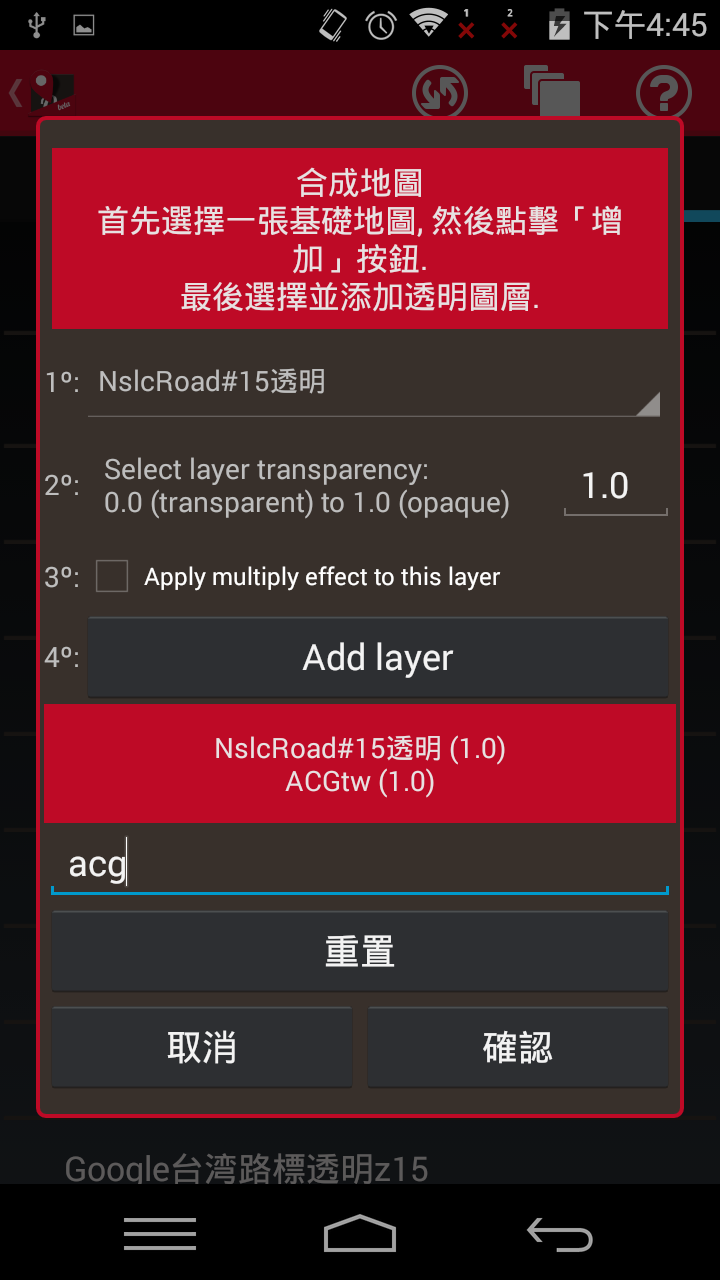

套疊在地質圖上可以把地質圖便成地質旅遊圖的公路透明圖資，可以從中研院分享的國家土地研究所的通用版公路透明版下載。

台灣國土研究所通用版公路透明版(oruxmaps格示，zip格式，482.72MB，解壓後533MB)

http://pan.baidu.com/s/1pKbSzcJ

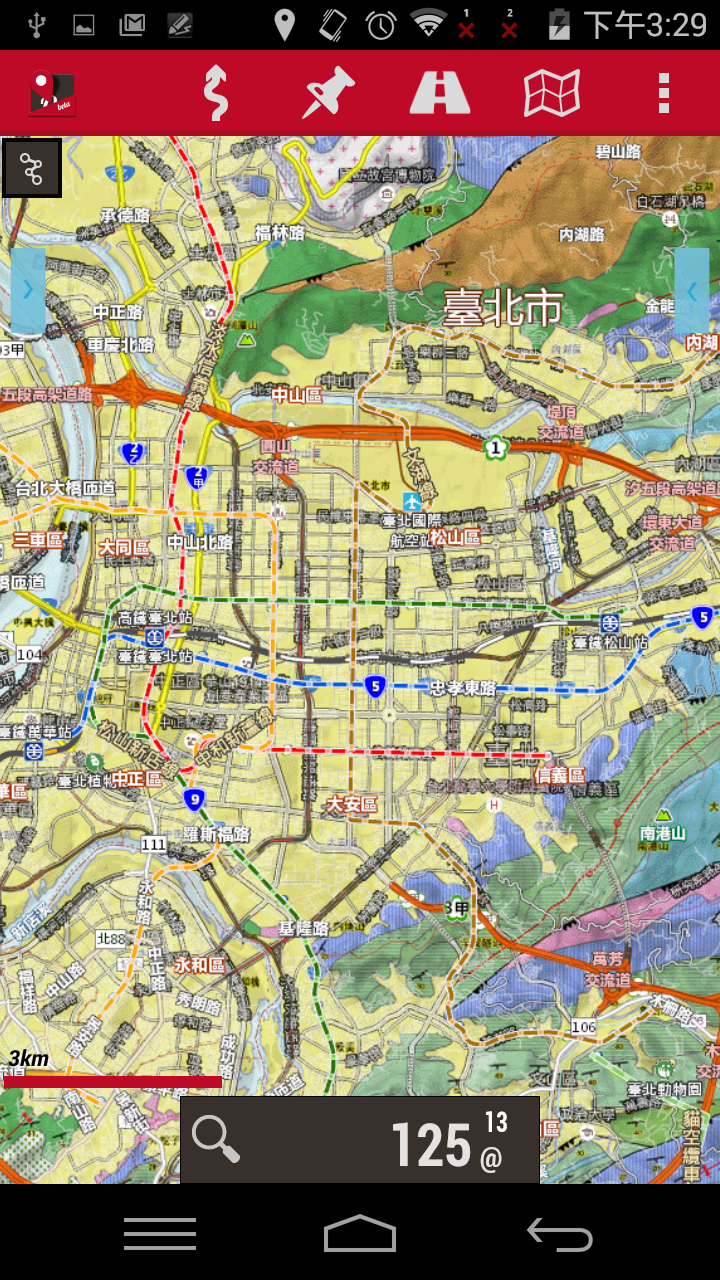

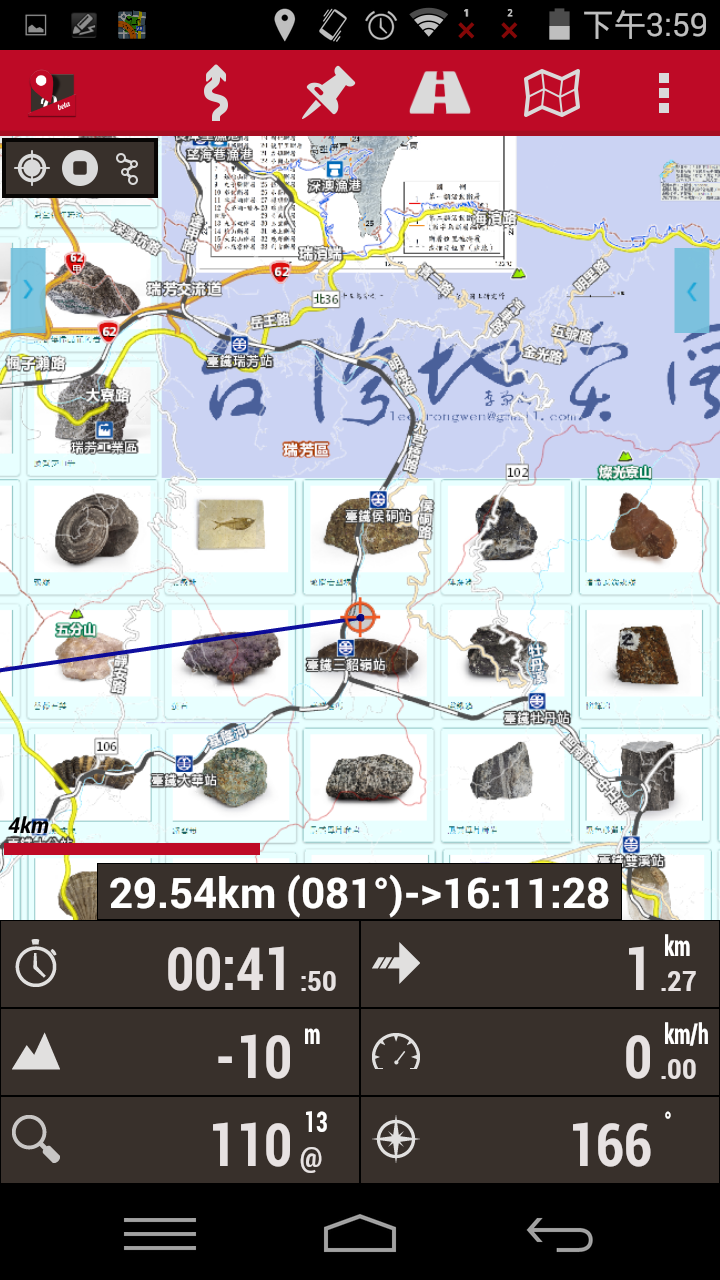

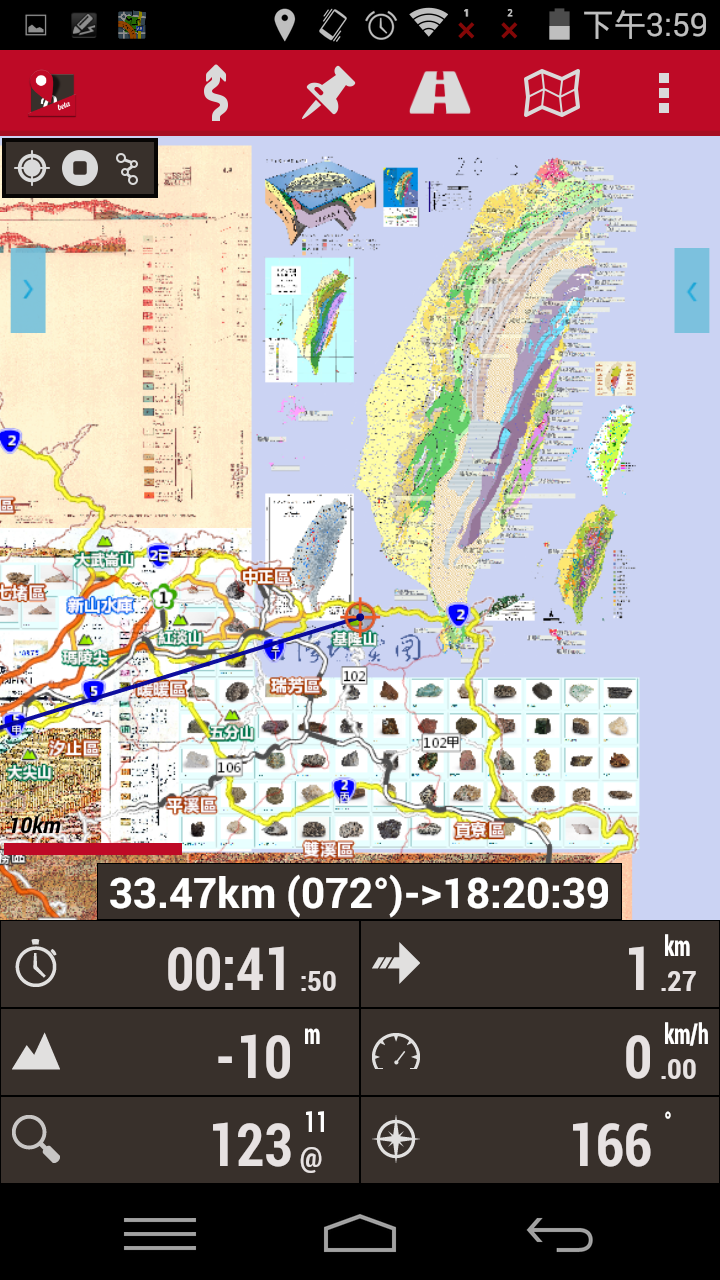

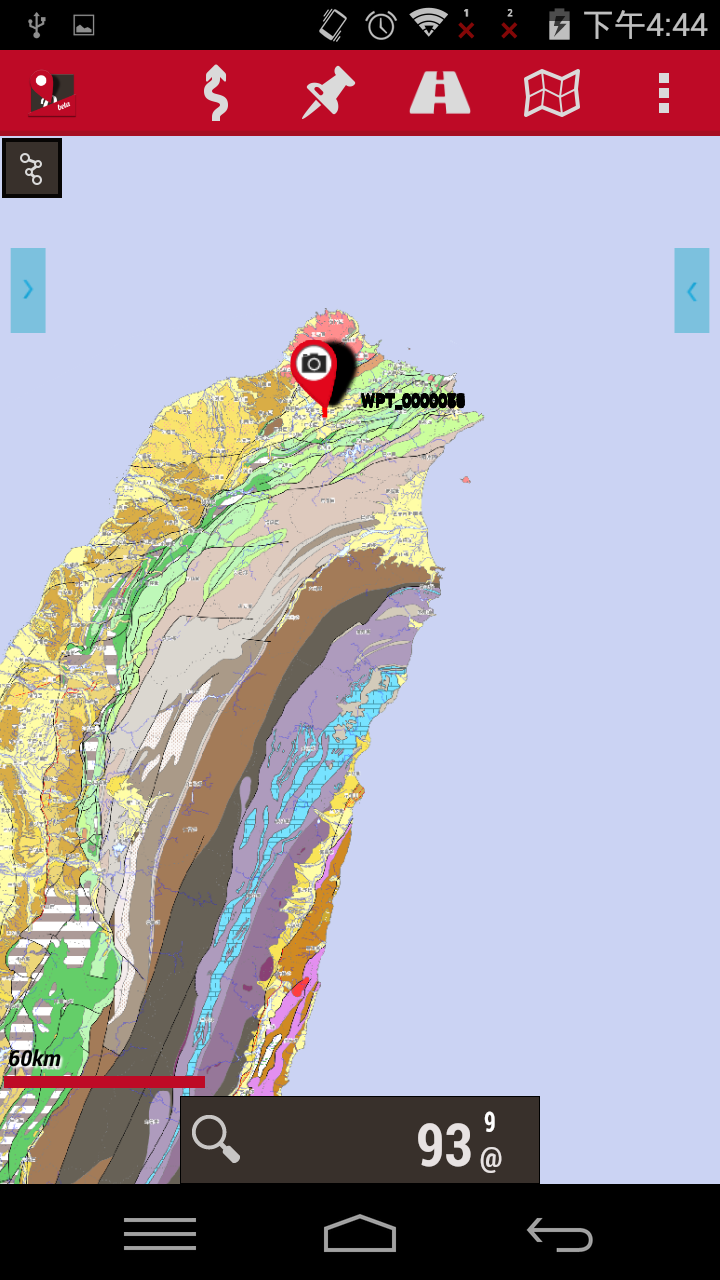

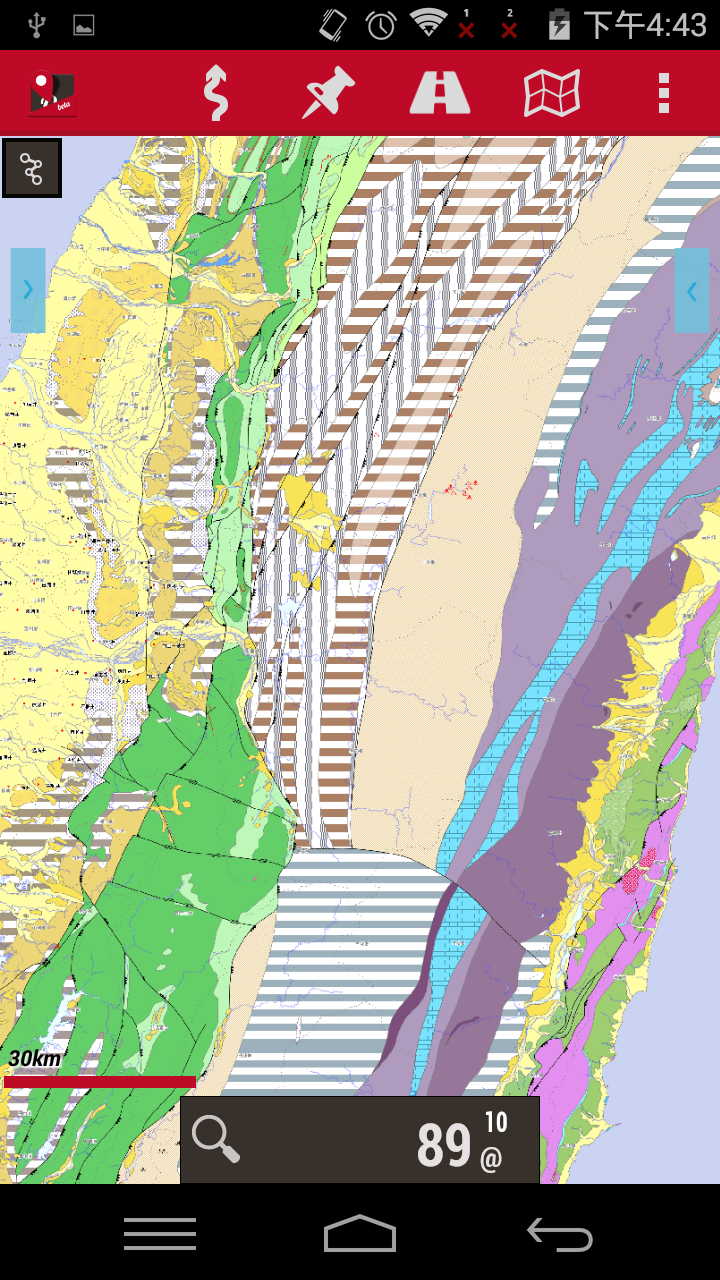

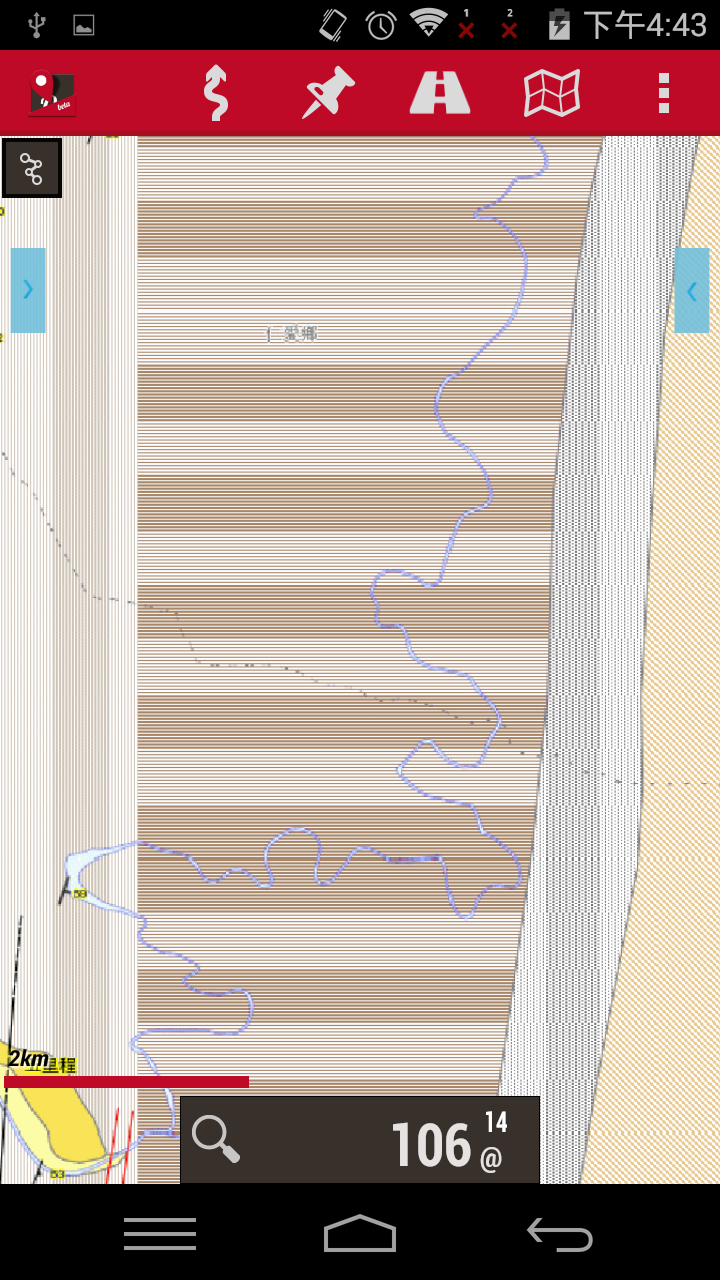

台灣地質圖說截影















文章附件

排序

所有回覆

  • 日本帝國台湾總督府地質殖產局的地質图九十年前用手工画地質图套進谷歌或台湾國土研究所的通用地图比目前台湾中央地質研究所的地質图還速配！

    2015/12/20 50gray(五十灰)

  • 把日本帝國時期的台灣地質圖GPS化圖資之後，順便把之前的目前台灣中央地質調查所的地質圖按照比利尺套疊成[透明背景]的GPS圖資。

    http://pan.baidu.com/s/1sjWzgXB

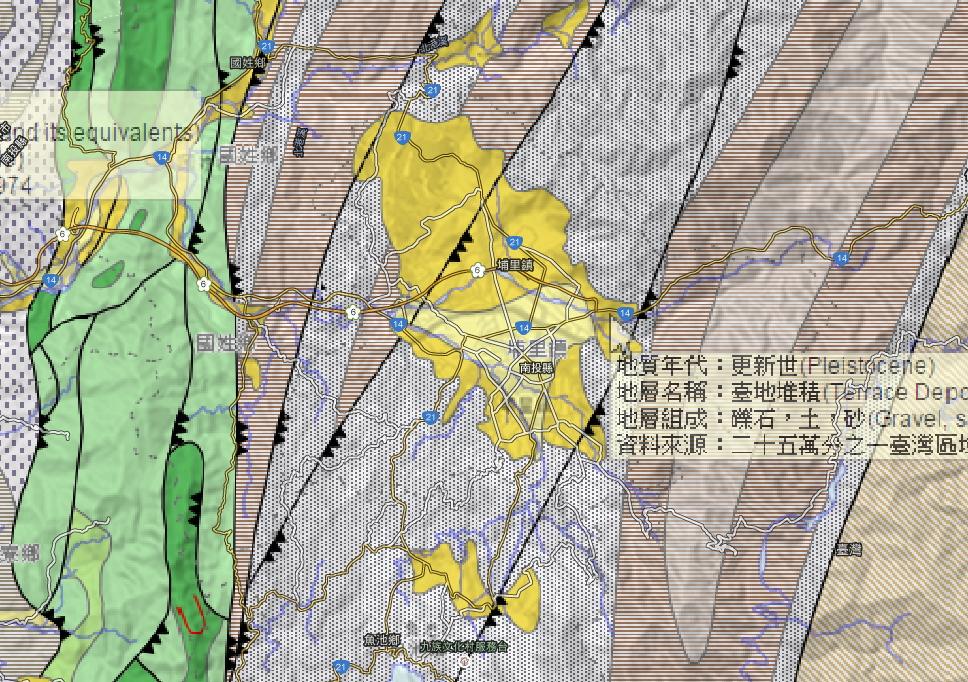

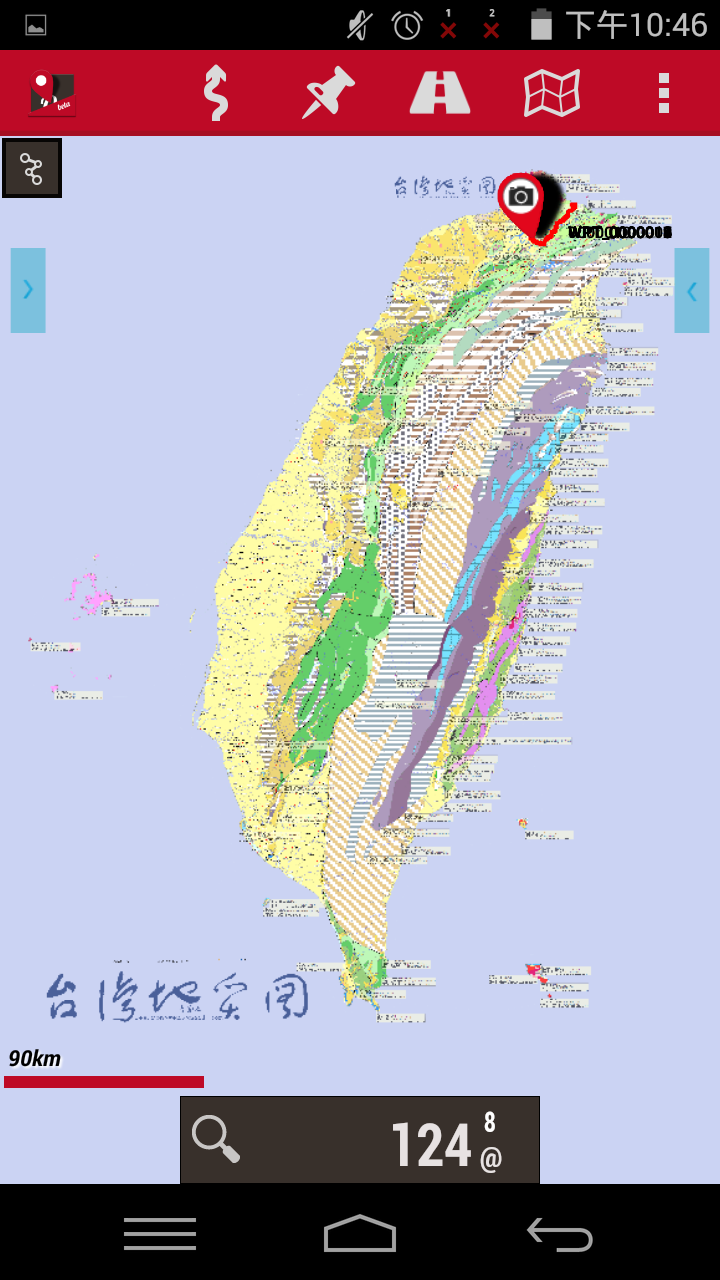

    台灣中央地質調查所[台灣地質圖]

    (zip壓縮檔，152MB，解壓縮mbtitles格式219MB，海洋區域透明背景方便套疊其它海洋圖資等)。

    共有15級，對應台灣中央地質調查所台灣地質資料查詢系統的畫面的比利尺

    14-15級 ：5萬分之一。(有地質井、山頭標示)

    12-13級：10萬分之一。(少數解說)

    10-11級：25萬分之一。

    9-0級：50萬分之一。

    台灣中央地質調查所的台灣島跟OCM地圖的GPS不是很速配，因此轉成GPS圖資後

    中央地質調查所的地質圖資的五萬分之一的山頭標示位置跟台灣國土研究所的公路透明圖資套疊後的山頭位置不同。

    這套GPS圖資主要補齊網路上少有台灣地質離線圖資的背景圖，除了十萬分之一外內崁入少量地質解說外，其他圖層保留中央地質調查研究所的原貌。

    因地質調查研究所的圖資跟GOOGLE、台灣國土研究所的通用地圖GPS圖資套疊後不是很速配，東西南北分別採新北市三貂角、澎湖花嶼、屏東鵝鑾鼻、新北市富貴角的海岸礁石當作經緯度資料套疊進去。利用時請多注意。













    2015/12/21 50gray(五十灰)

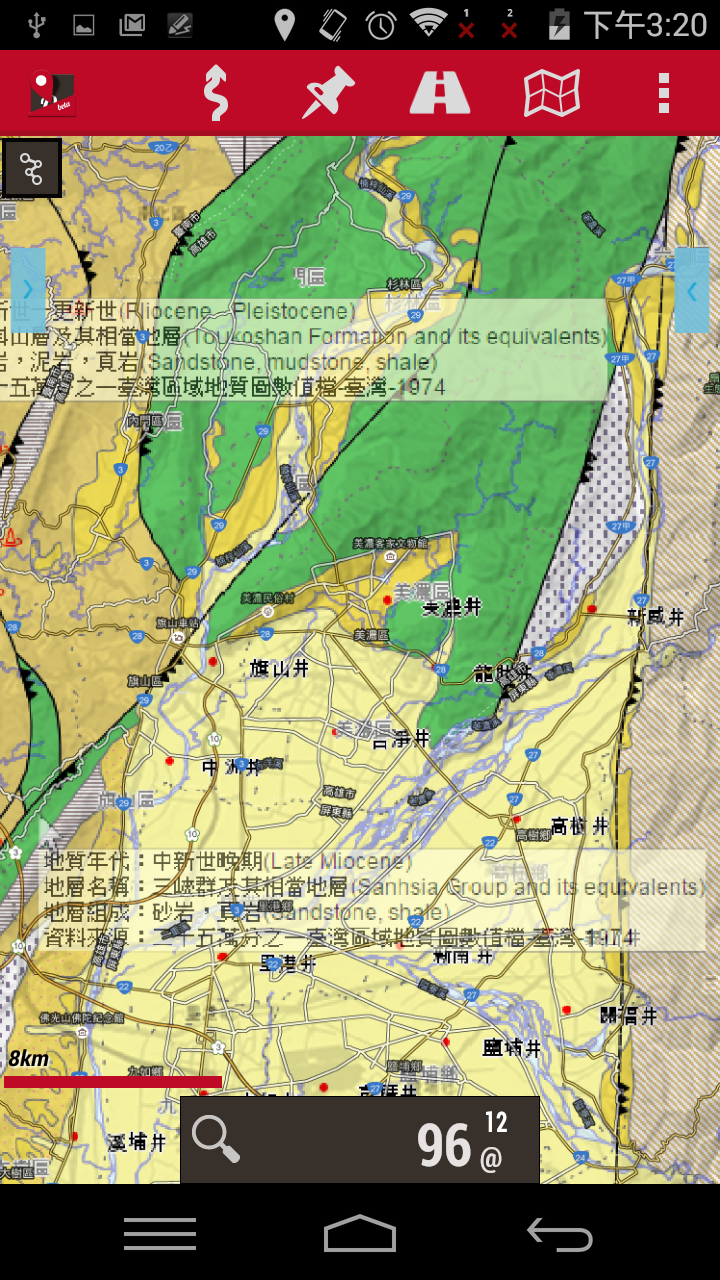

  • 手機的CPU等級不同，顯示離線圖資速度，尤其向量離線圖資的速度更慢。

    如果還要套圖根本是漫活拉

    台灣登山界以摸圖根點為主目標，日本帝國時期不少礦物圖根點也是山友追逐目標之一，因此日本帝國時期的圖根點資料與當時已步行為主的[步行公路標示]也是登山界的重要資訊。外加目前最新的台灣國土測繪中心的公路山頭標示等資訊，地形資訊等。

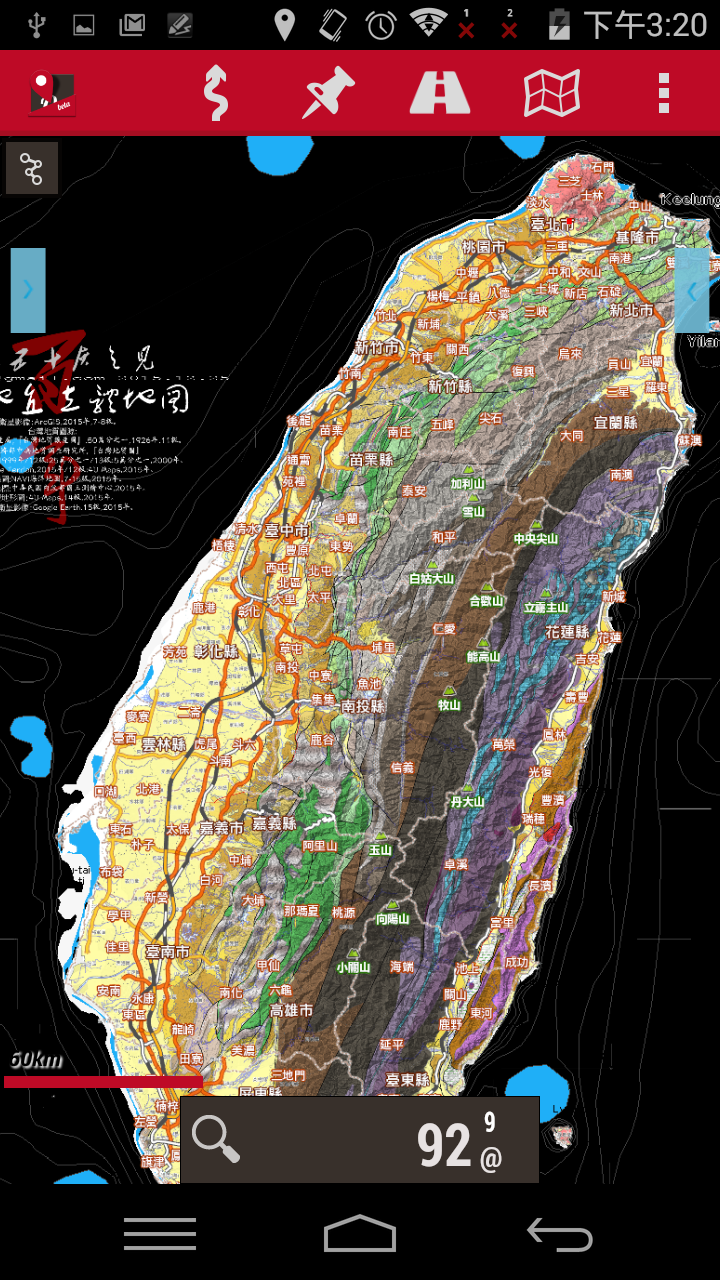

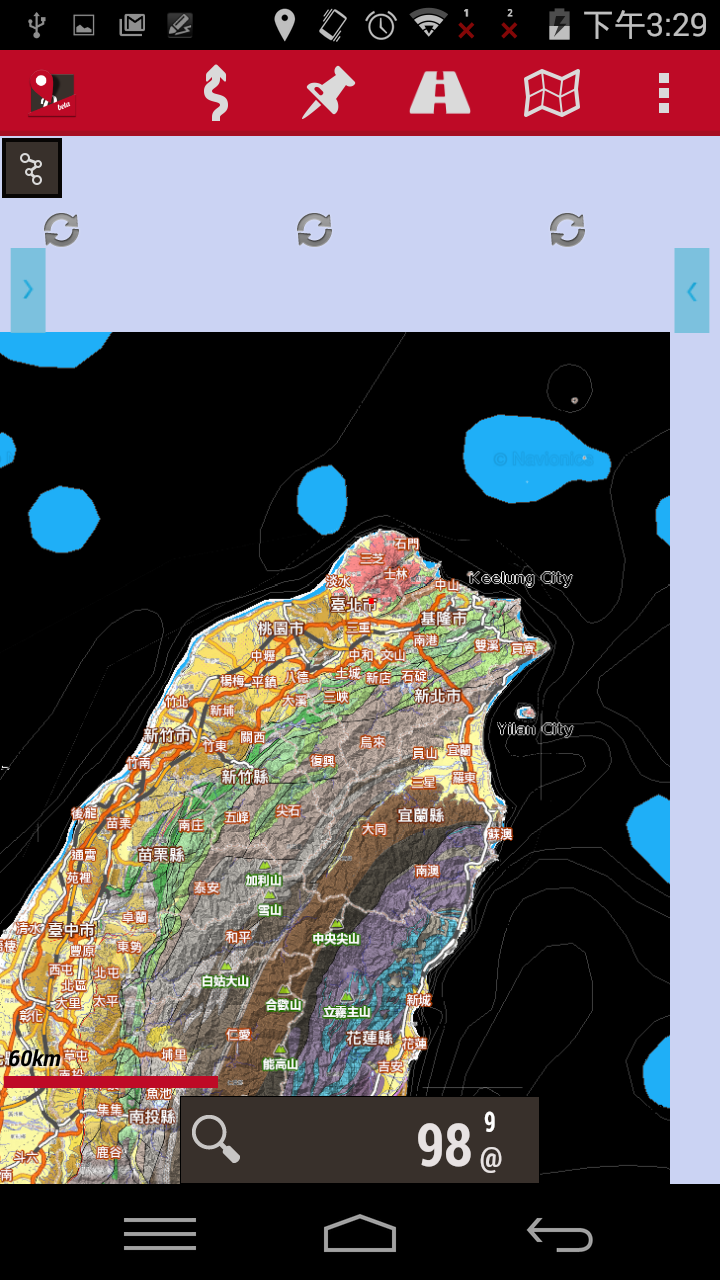

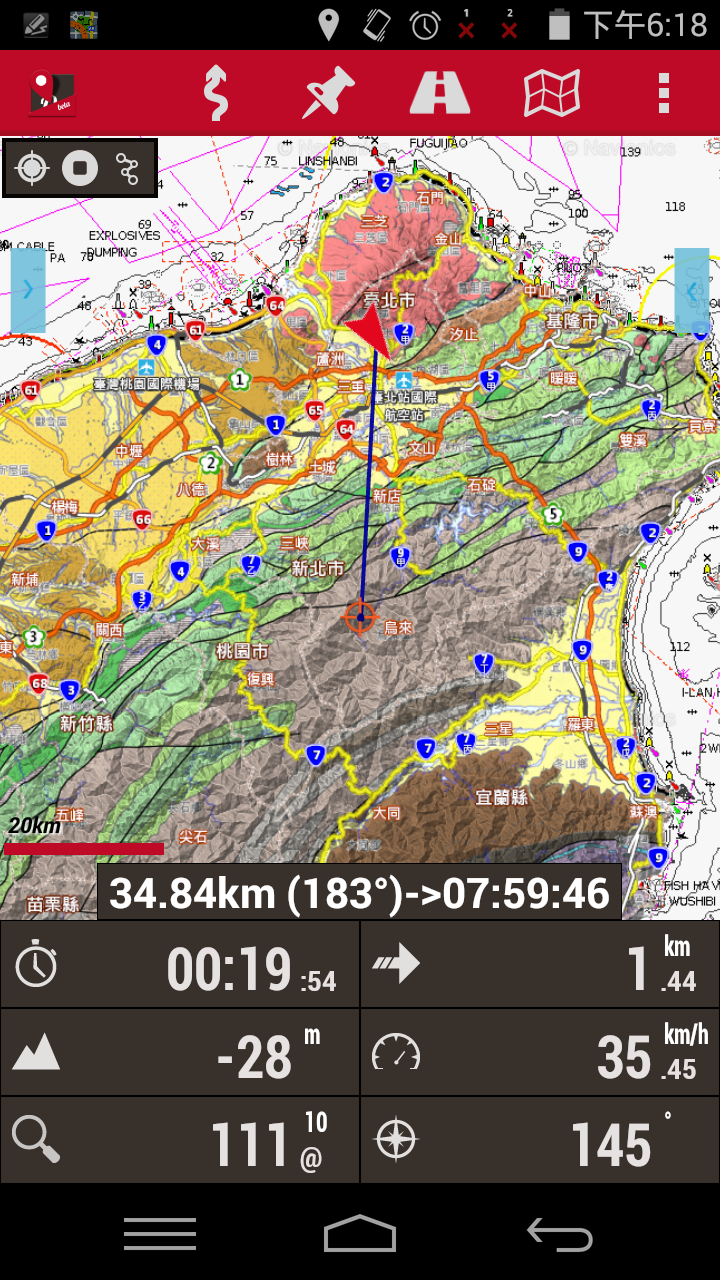

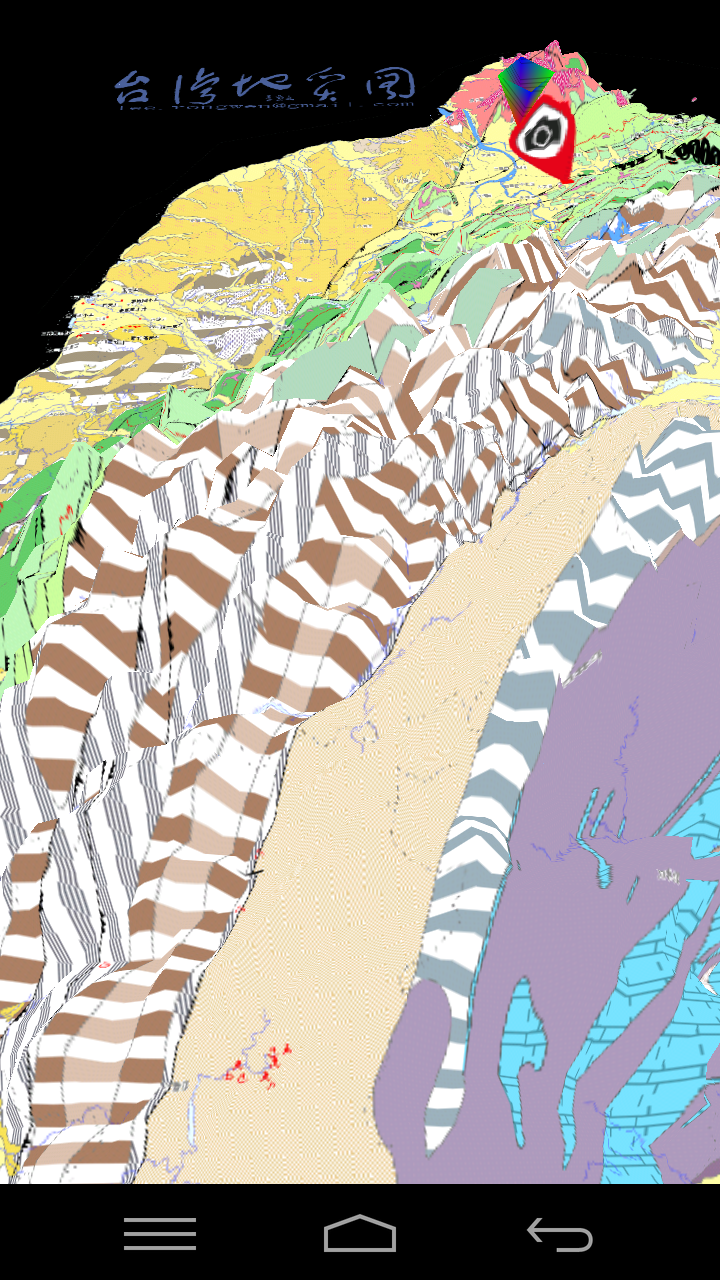

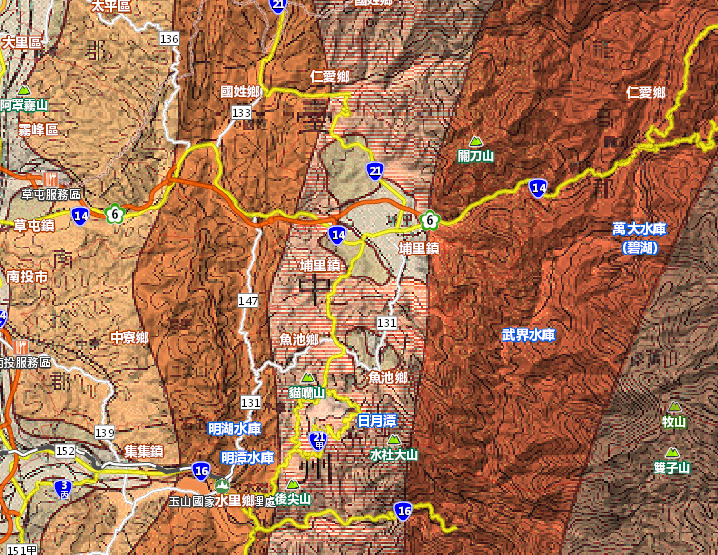

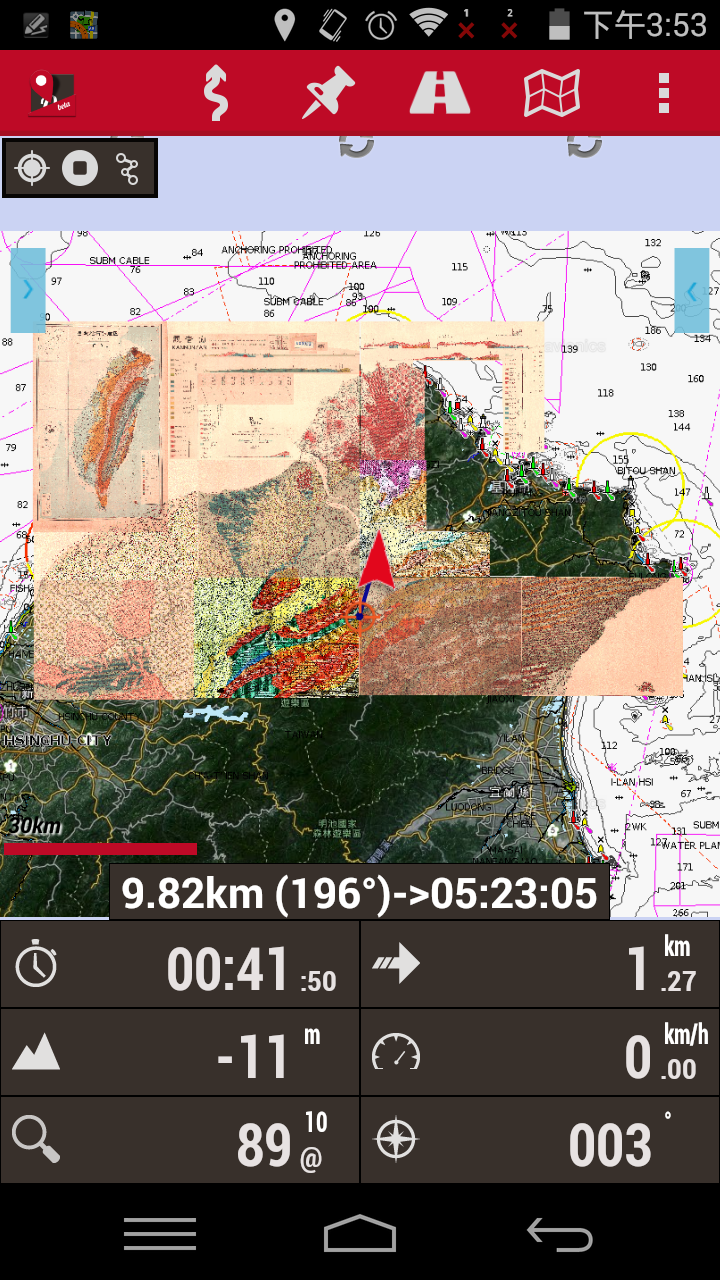

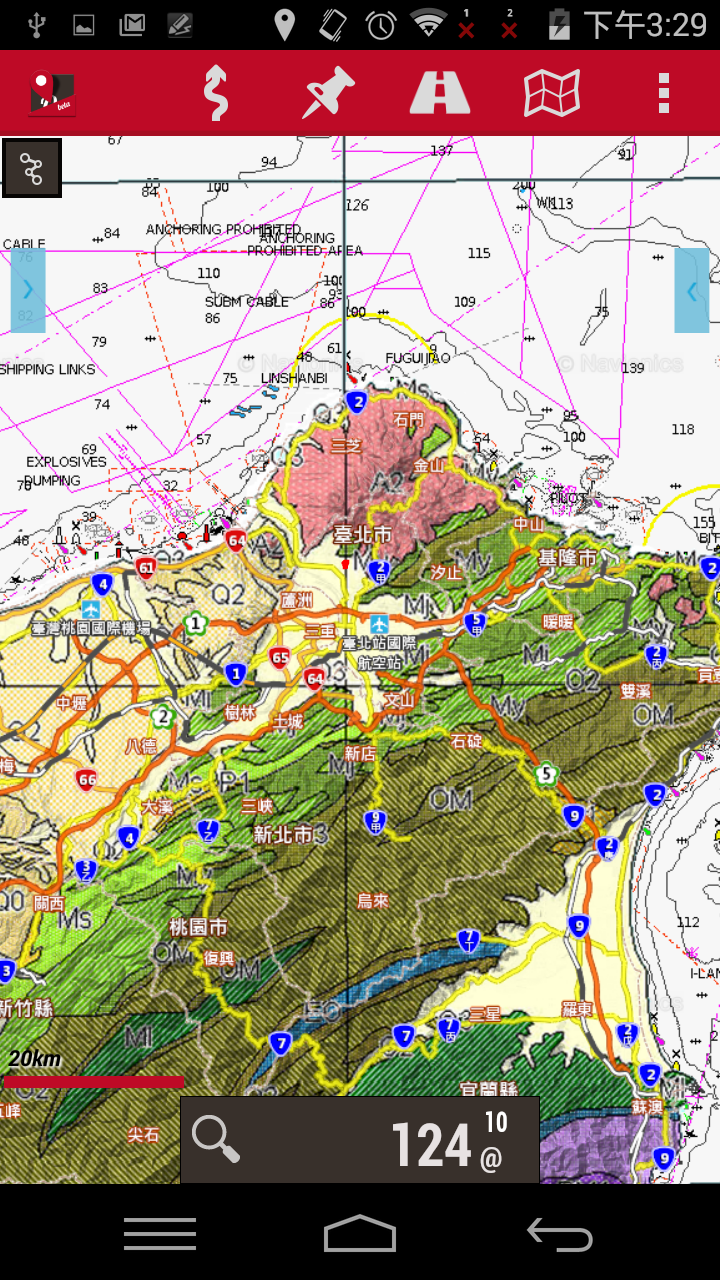

    因此把上面的地質圖給[立體化]，順便把套圖的公路路標給合成進去，順便把中華民國政府的地質圖沒有日本帝國的海洋地圖資料，找來美國海軍的海洋地圖給合進去，然後把日本帝國台灣總督府殖產局的台灣地質鑛產圖、中華民國政府中央地質調查所的地質圖與國土測繪中心的台灣公路路標疊層制作成包含台灣周邊海洋地圖、台灣島內陸地公路與海洋公路與地影立體化於一套GPS圖資中。中華民國政府的國土測繪中心的公路路標中也有各山頭標示與到[街道]、[村莊]的地標資訊，當作導航系統圖資都很OK的。

    http://pan.baidu.com/s/1eRnHuz4

    台灣地質百年地圖(1926、2000地質圖)

    B100.zip，429MB，解壓縮後mbtitles格式，一個檔案490MB，內有台灣公路路標資訊、台灣山頭資訊、台灣地形40公尺等高線(粗線200公尺)、台灣周邊海洋地圖、1926年台灣地質礦產圖、2000年台灣地質圖50萬、25萬、5萬分之一。


    如果你的手机速度OK

    在樂咖專業版Locus pro的地圖叠功能也可把平面的地質圖套上谷歌的地形圖可以獲得跟此立体地形圖的效果



    2015/12/26 50gray(五十灰)

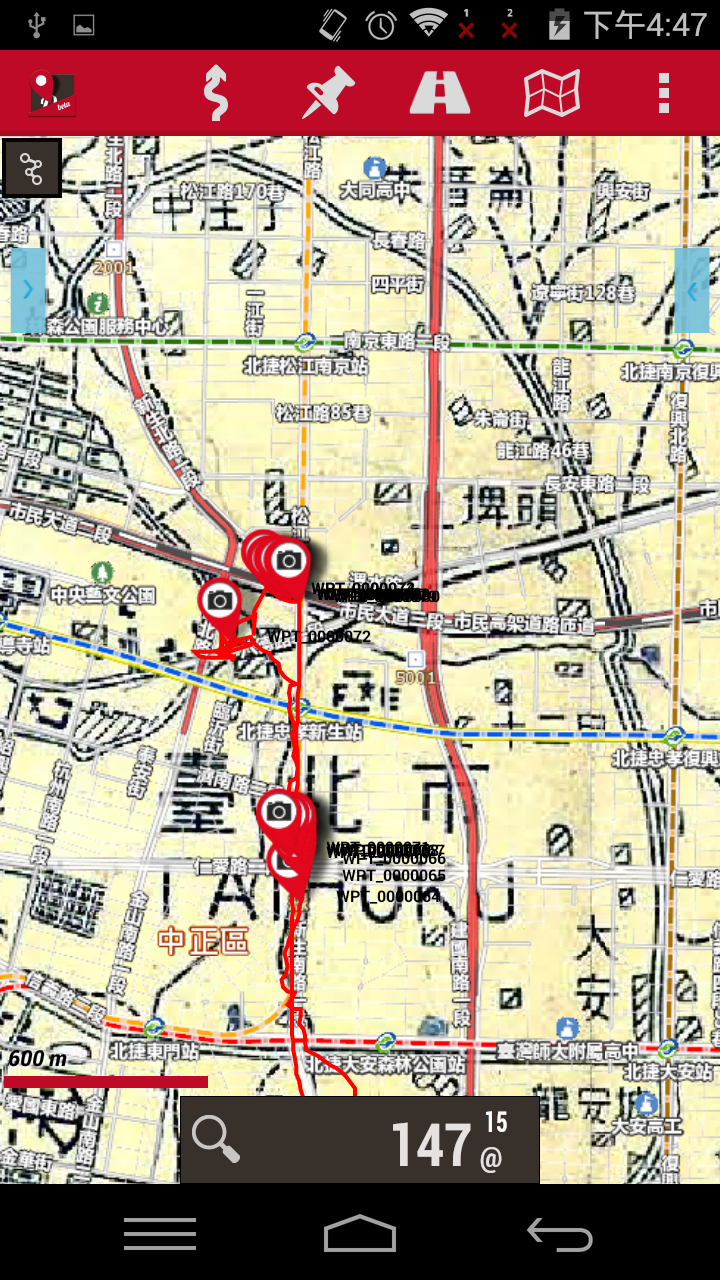

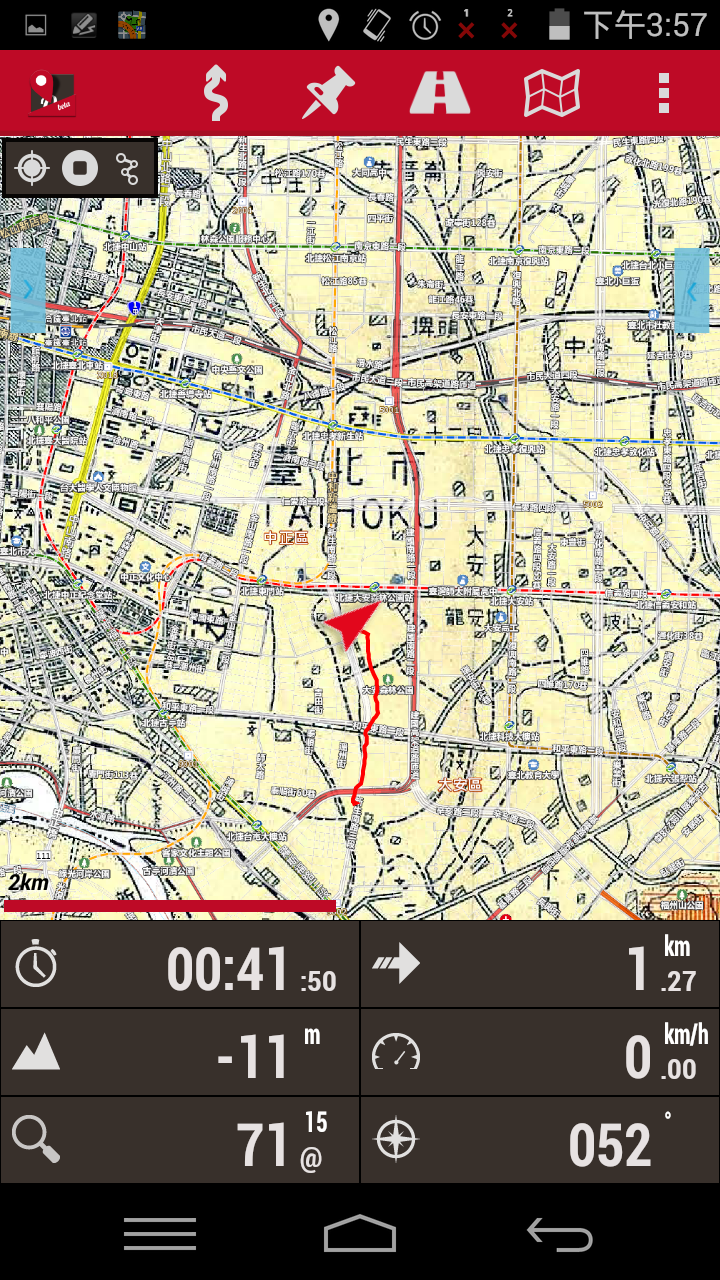

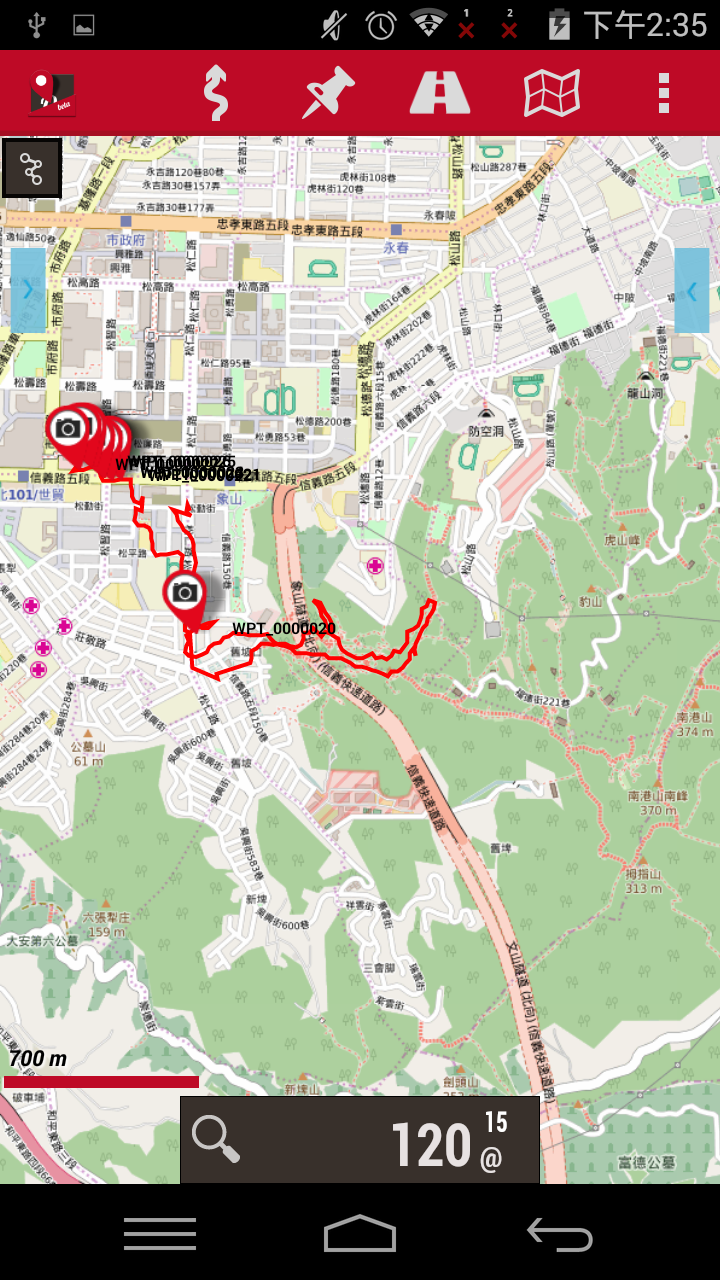

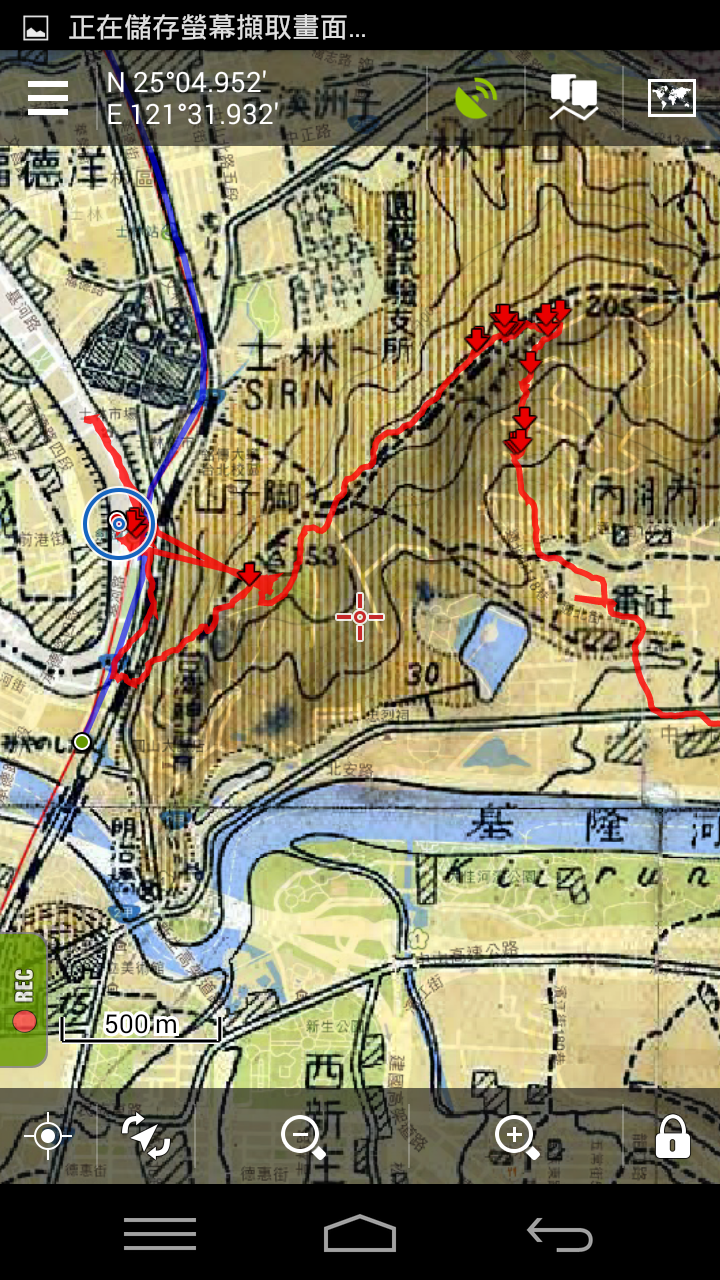

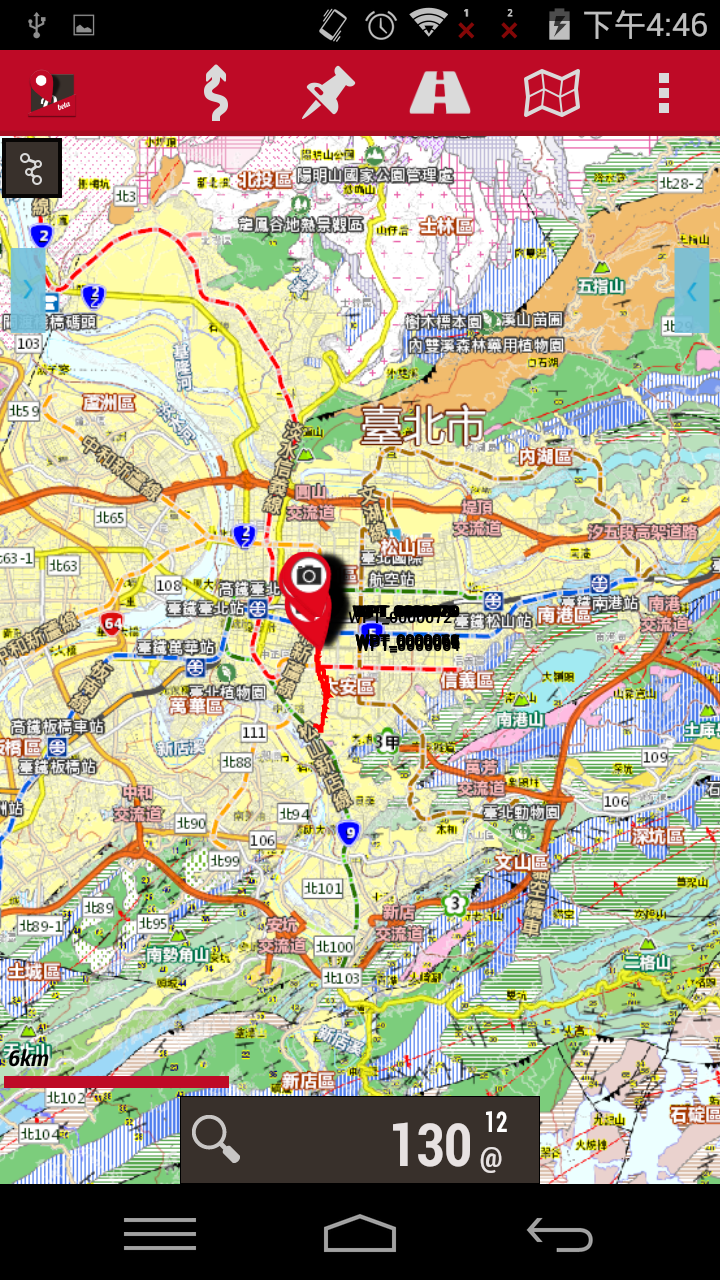

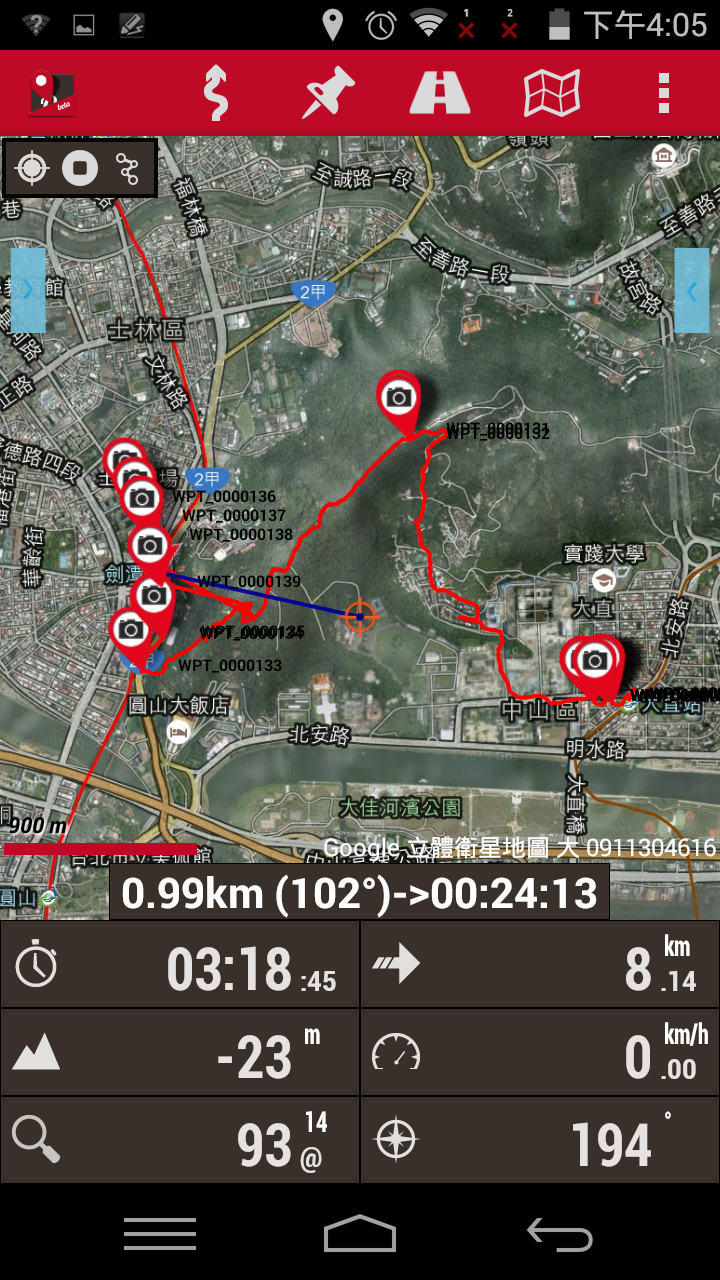

  • 剛走完大直劍潭里到士一林夜市

    查訪這裡古道

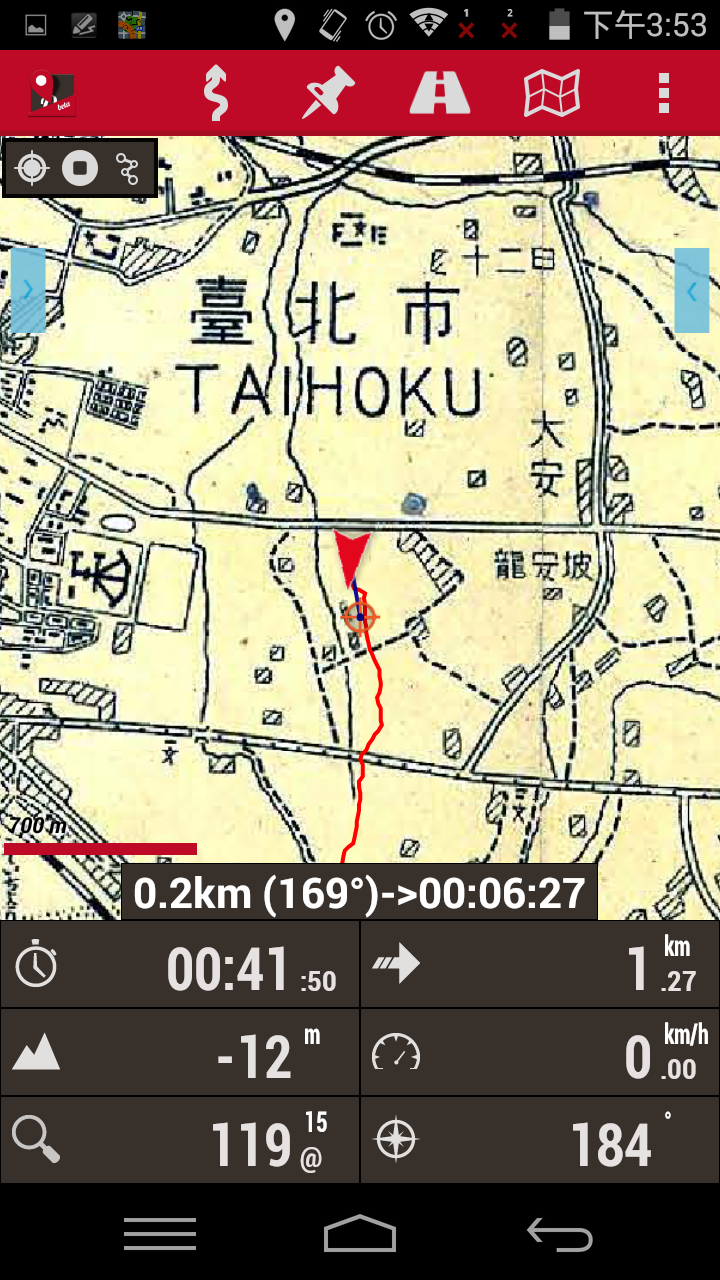

    日本帝國地質图顯示番社成了今日國防部与軍眷住宅

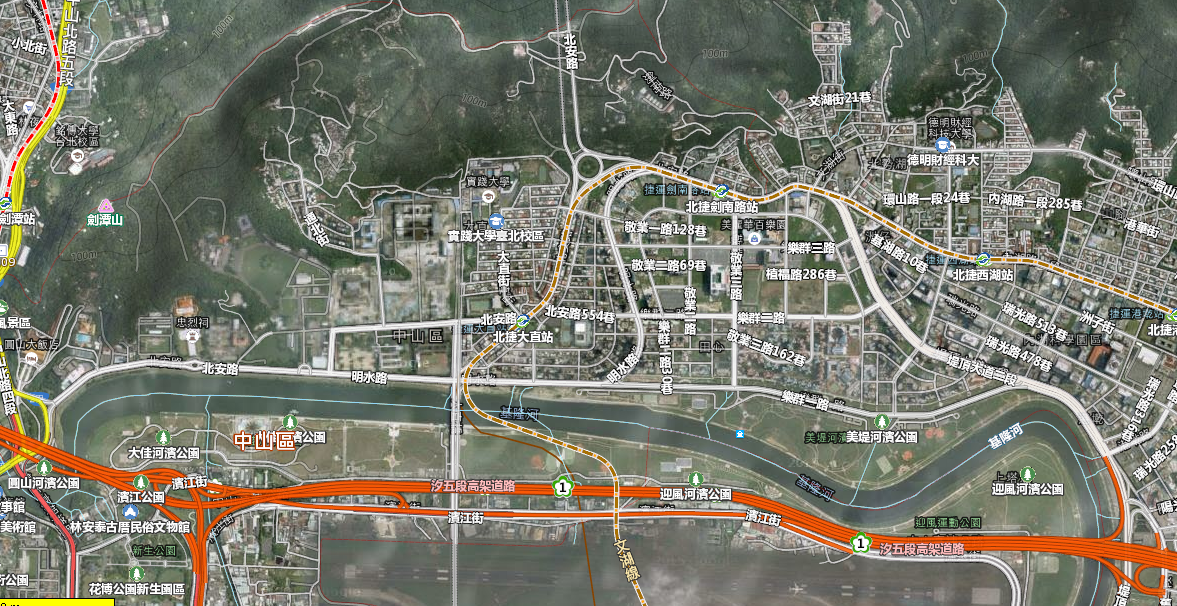

    自編谷歌大字立体衛星地图上的等高線对找拍跨年煙花秀地点的判讀等


    這是28151205後的線上地图

    差在桃園縣变桃園市

    中華民國四个大漢字不見了


    中國版的谷歌地图标示台湾省与太平洋上的中國國界


    想找有标示中華民國的線上地图要把握机會


    真的不多了

    2015/12/27 50gray(五十灰)

  • 有[中華民國]標示的線上地圖珍的不多了

    把完一段時間後，覺得手機地圖華來華去的[放大]太美工了，也浪費資源。

    因此把手機地圖[各層]提高CP質。

    從新改滾上面各層地質圖，順便把教科書的感覺待進來，好讓地球科學、地理科的學生也能用到這地圖。

    用五吋手機當基準，

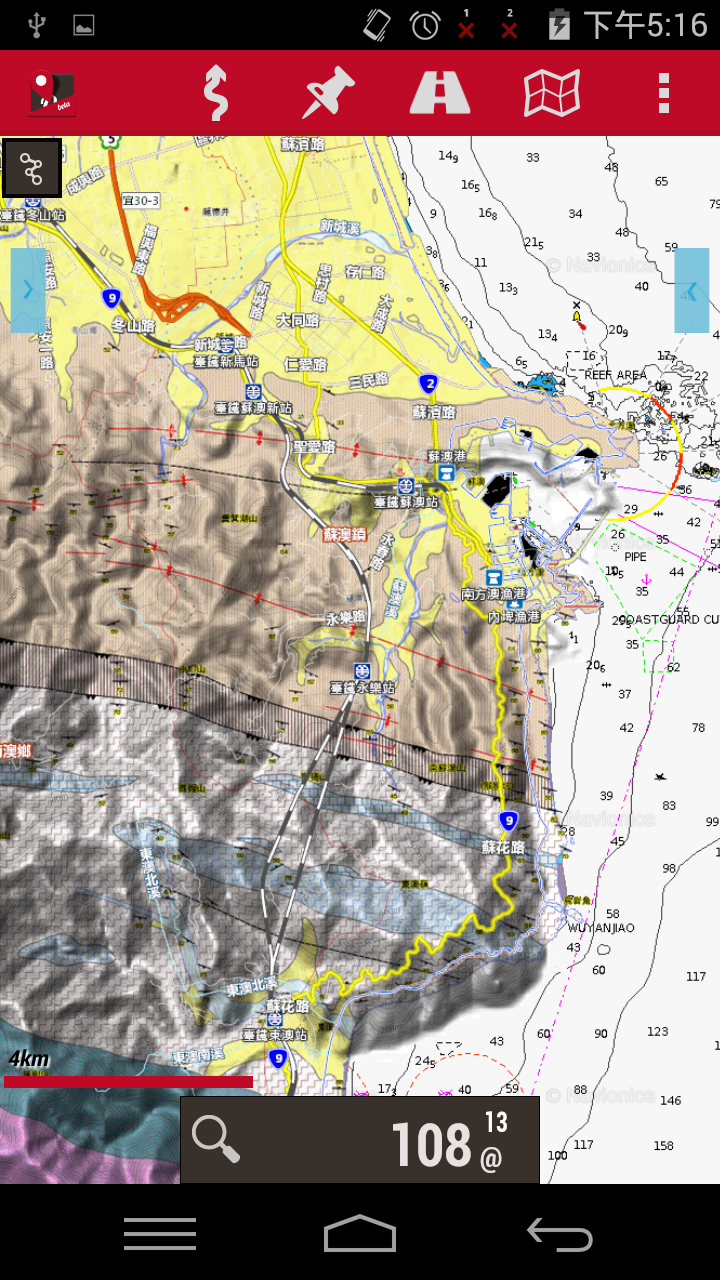

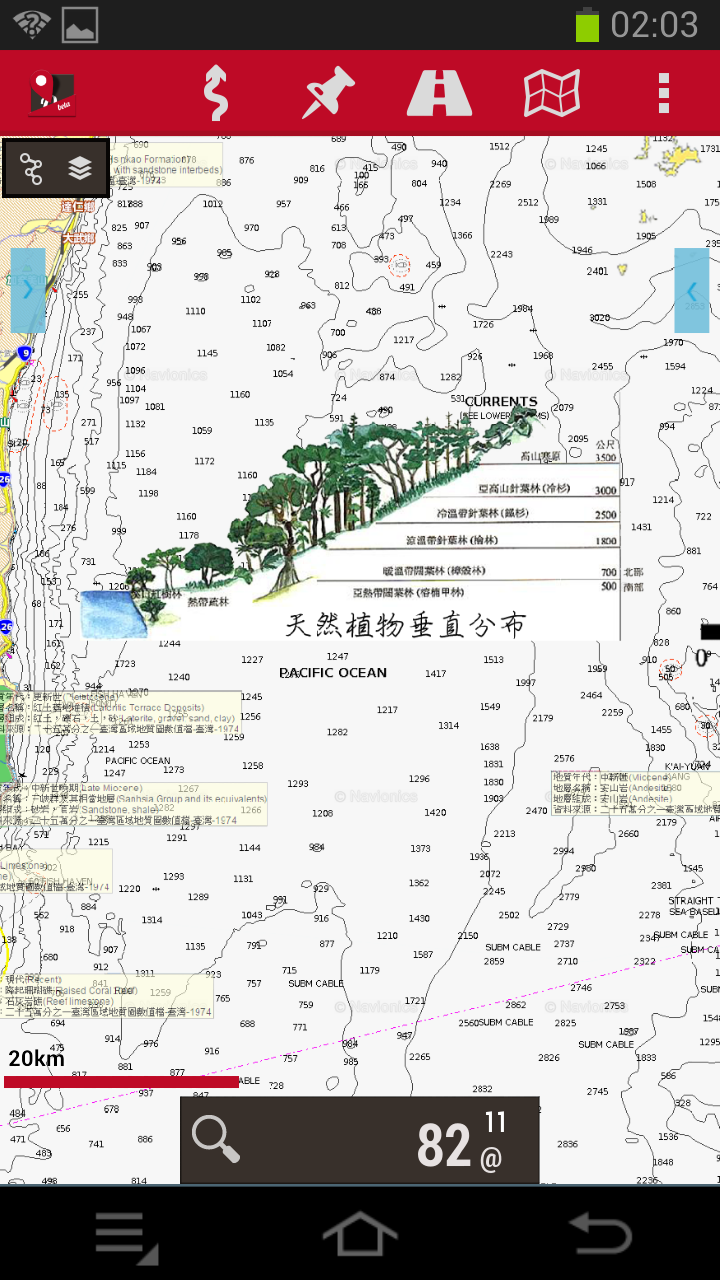

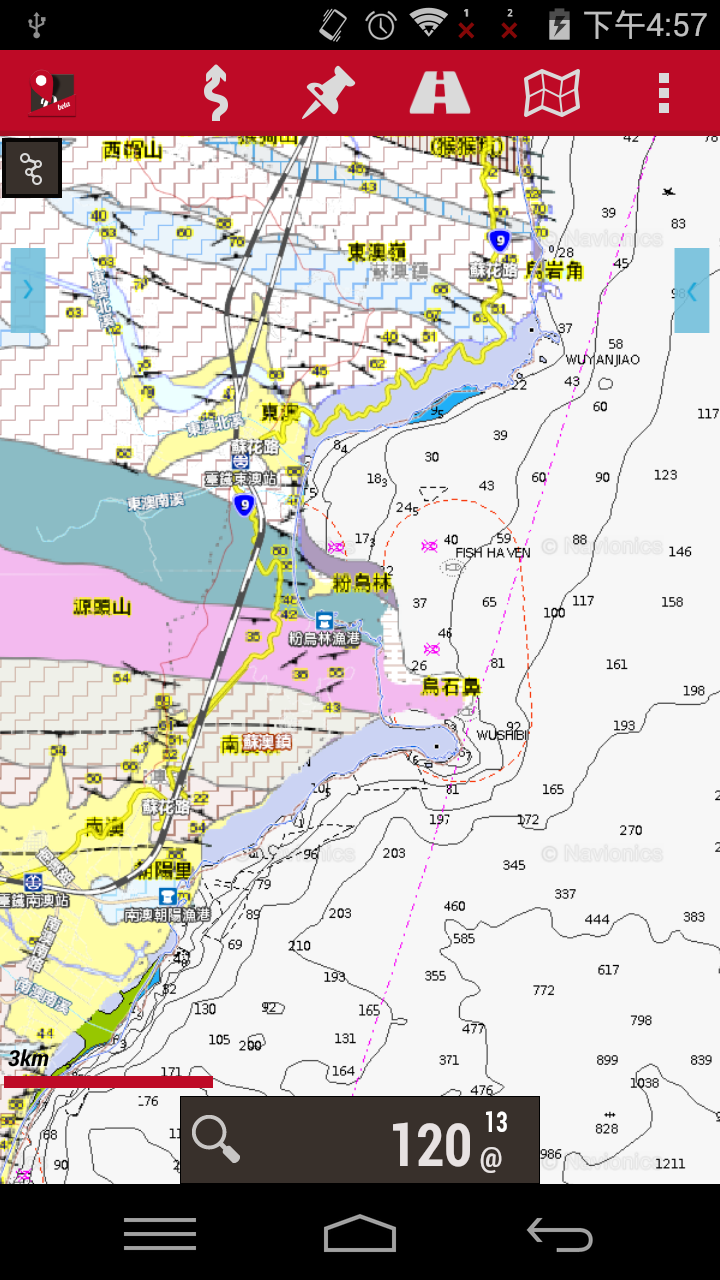

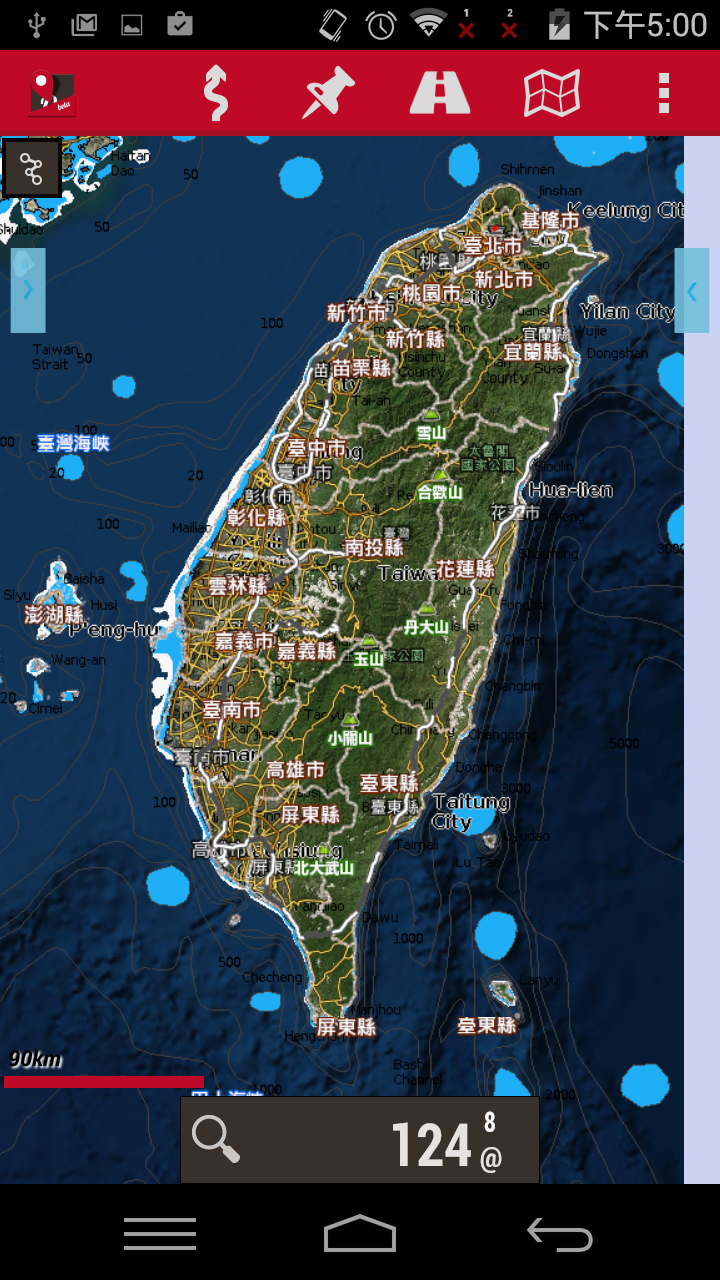

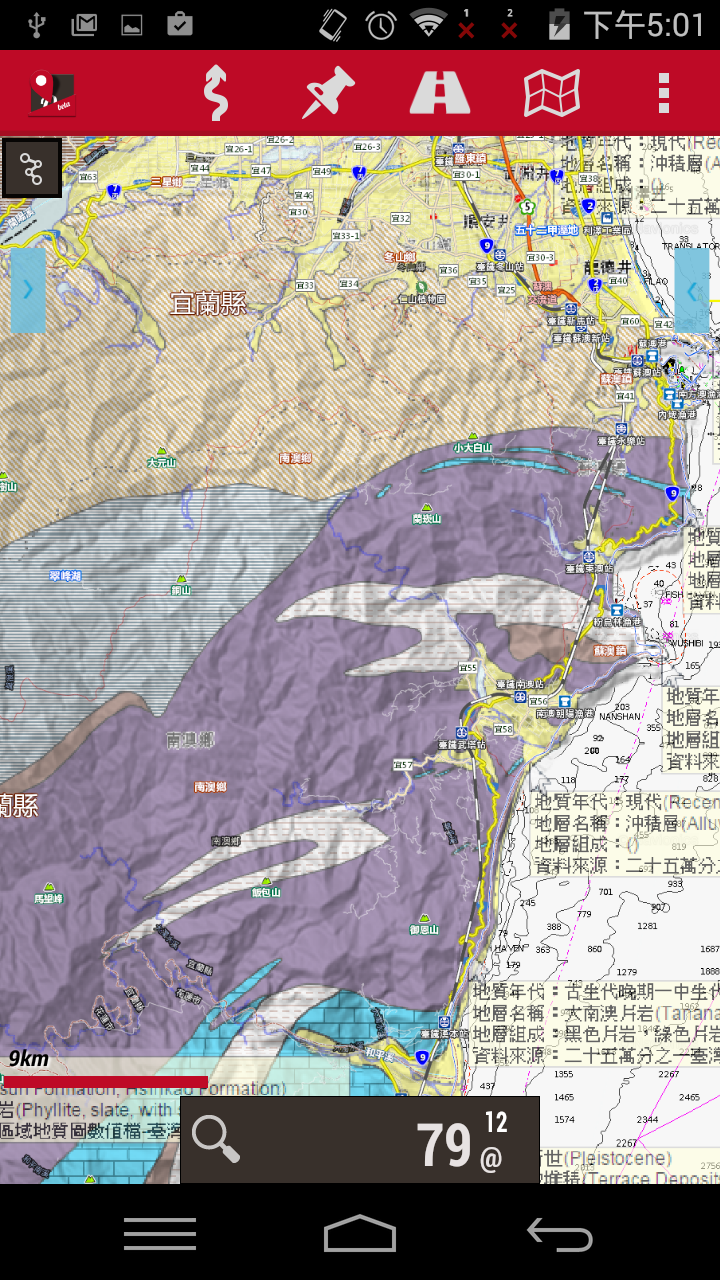

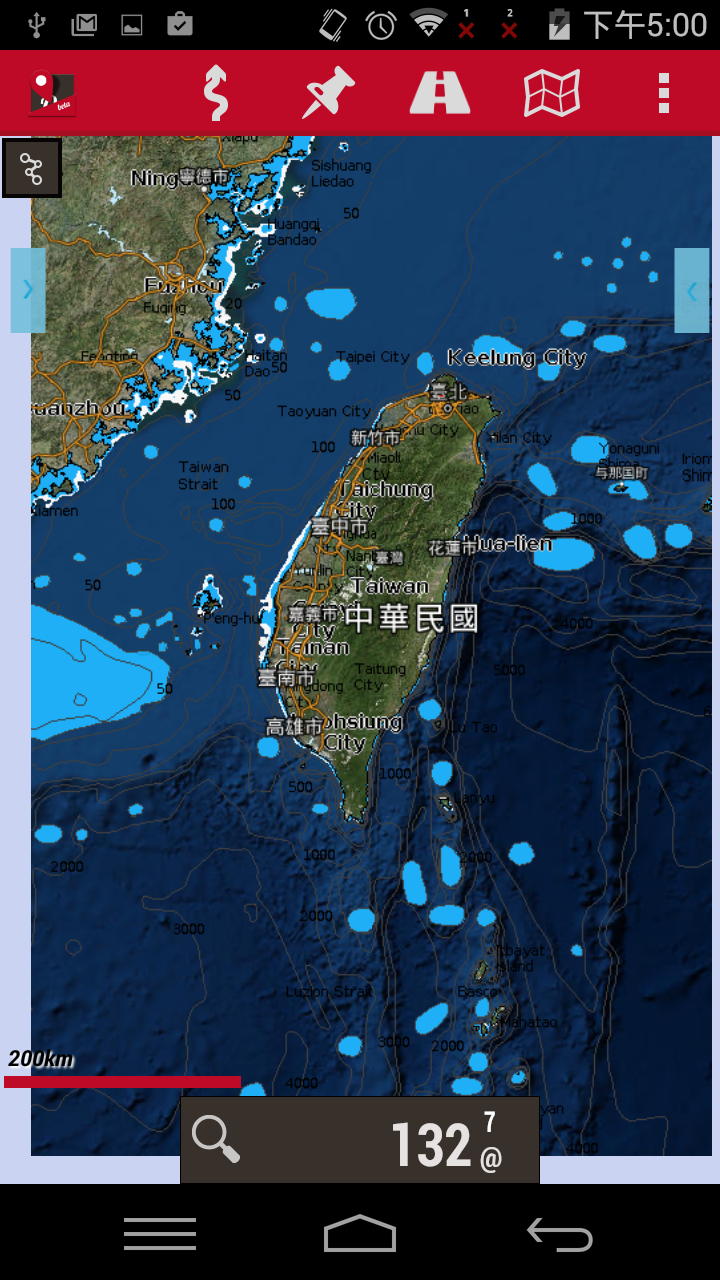

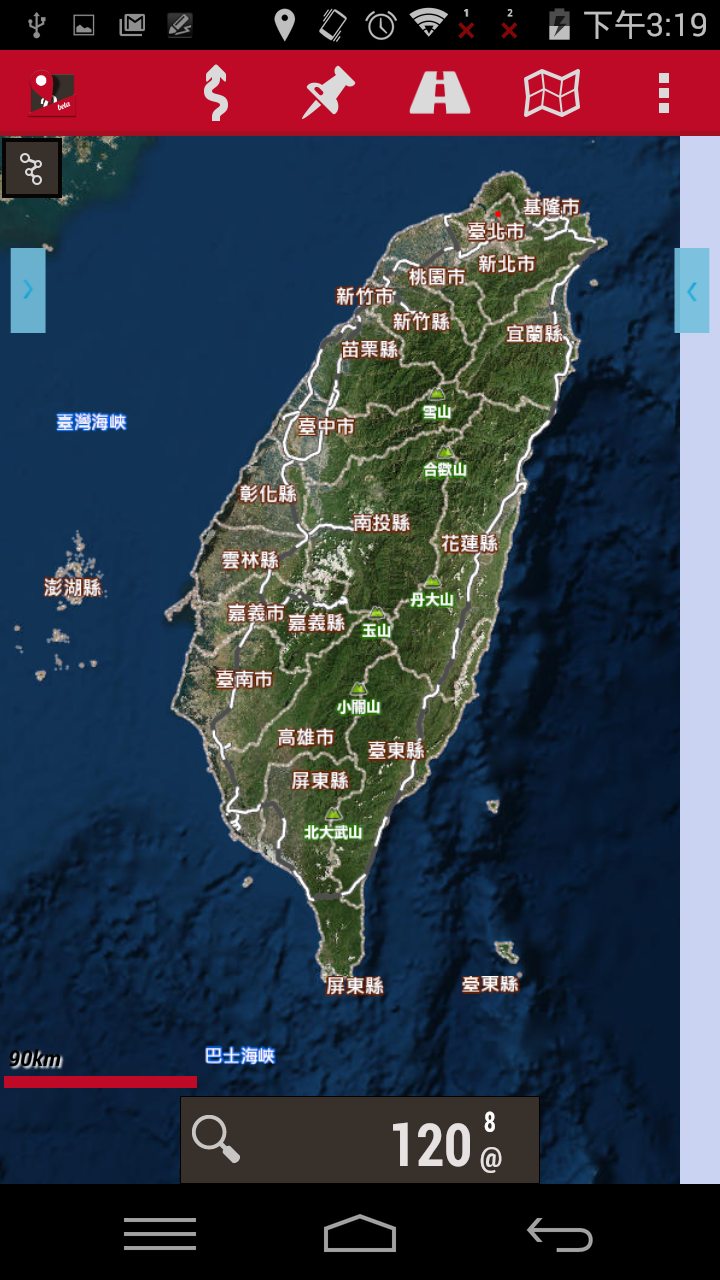

    7-8級:台灣周邊海底與路地地貌蓋樣。選曲ARCGIS衛星，這套衛星友宜蘭南澳太平洋海面上超級大漩渦，十幾公里大。嚇人。套上2015/12/08上午的GOOGLE的透明路標有[中華民國]標示。這個[中華民國標示在台灣時間20151208下午就不見了。

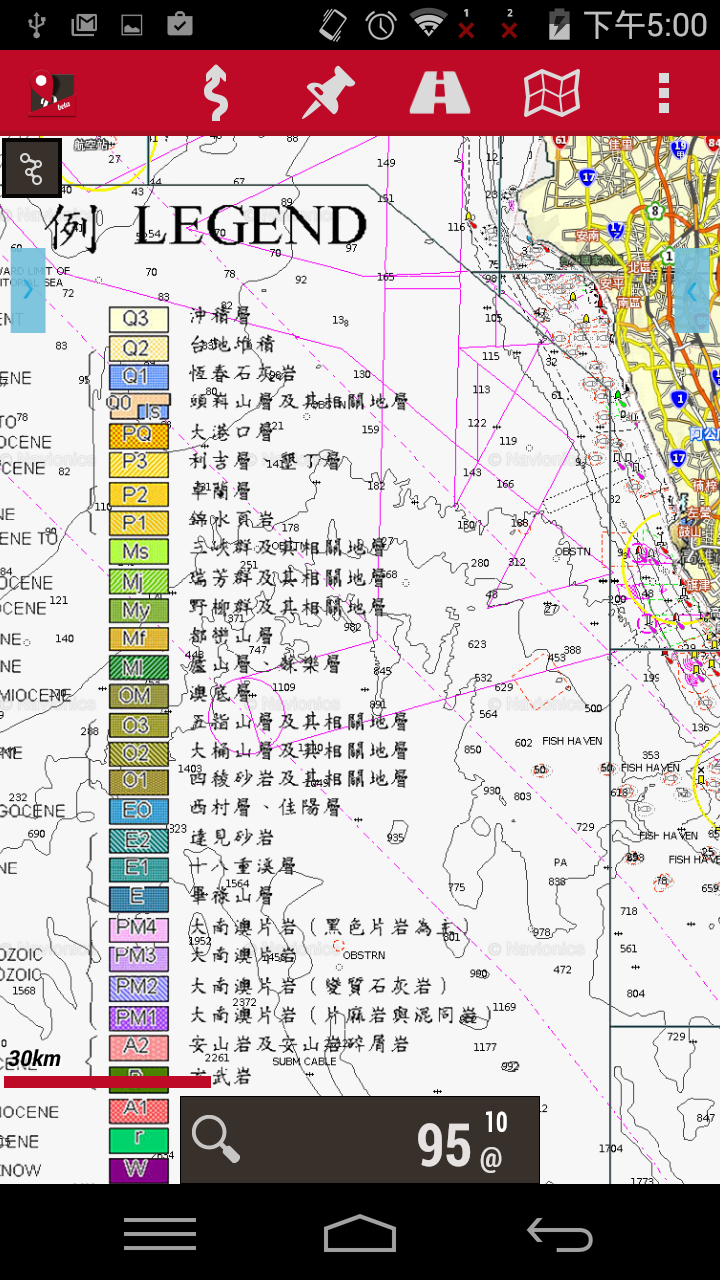

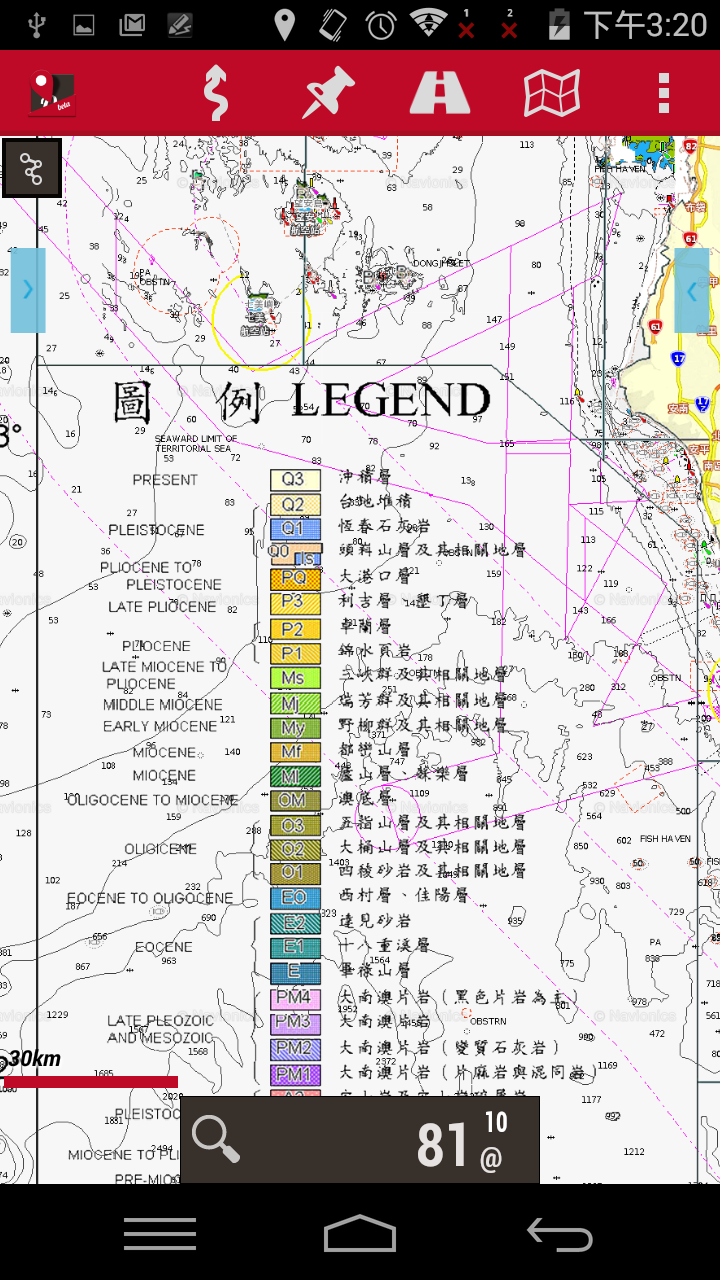

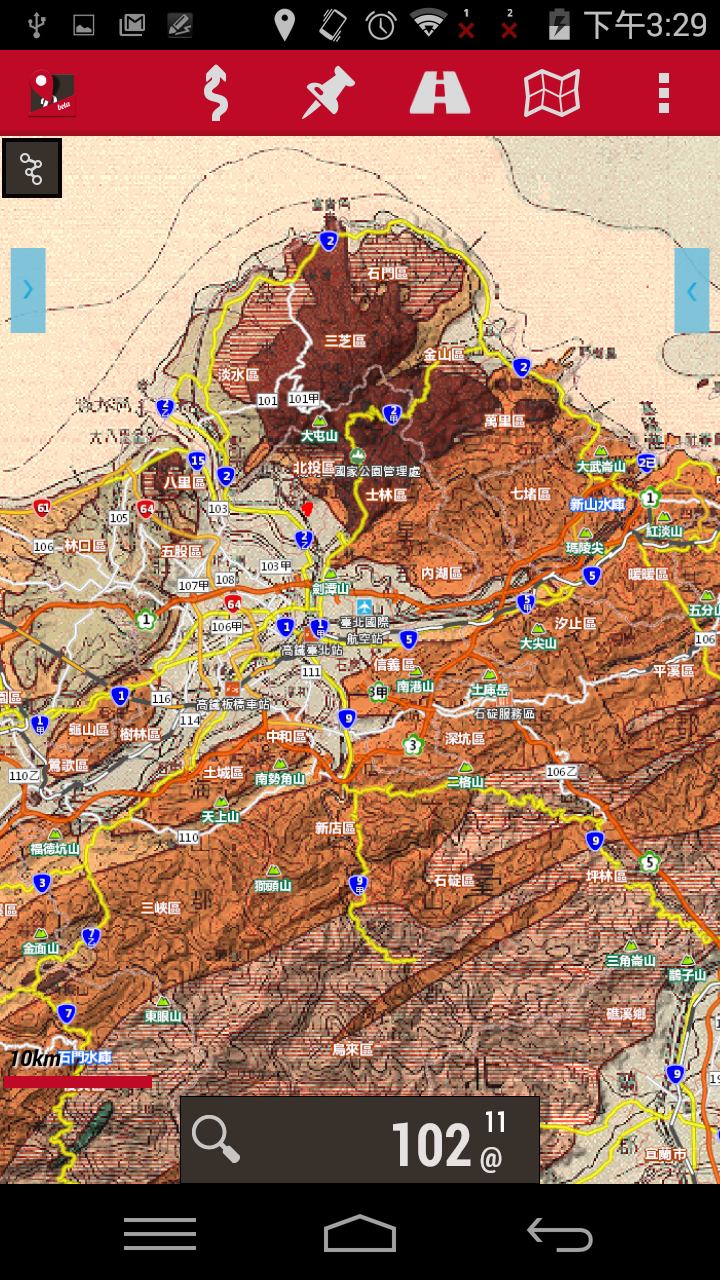

    9級:1926年的日本帝國台灣地質鑛產圖，有台灣周邊海洋地圖的。

    10級:1999年台灣地調所出版的地質圖，有地質系統標事，也是教科書最常見的。

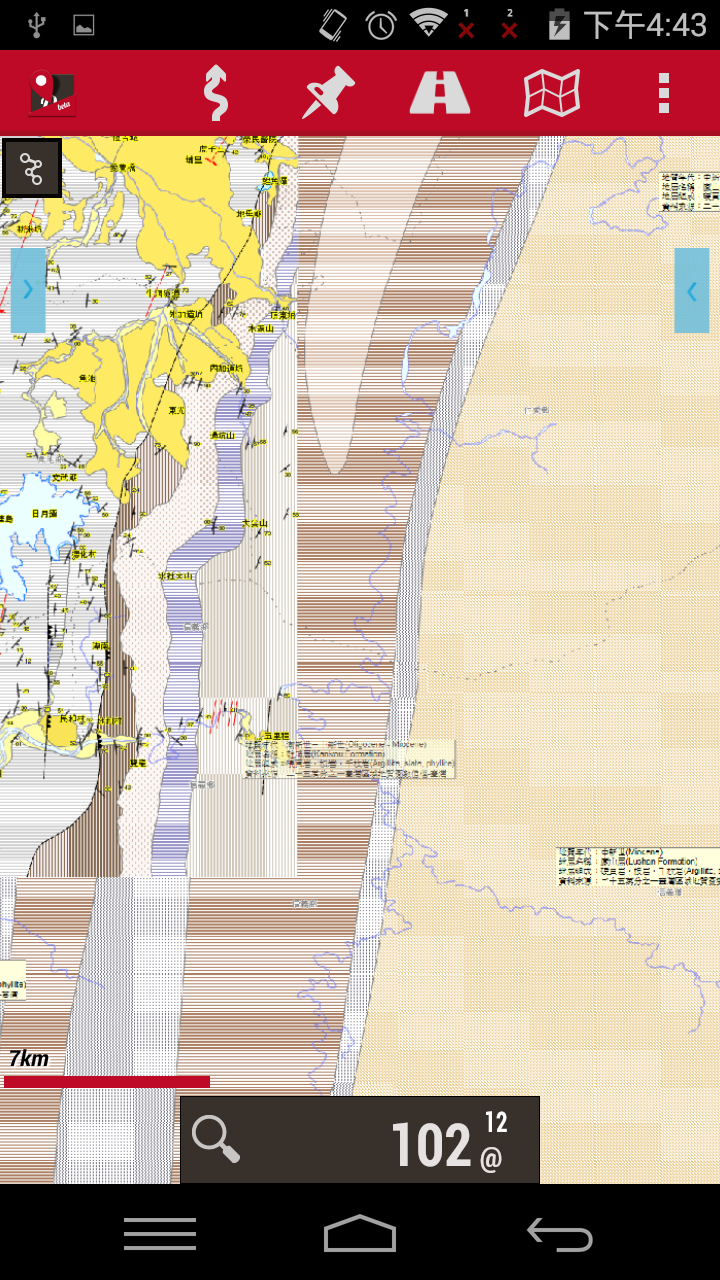

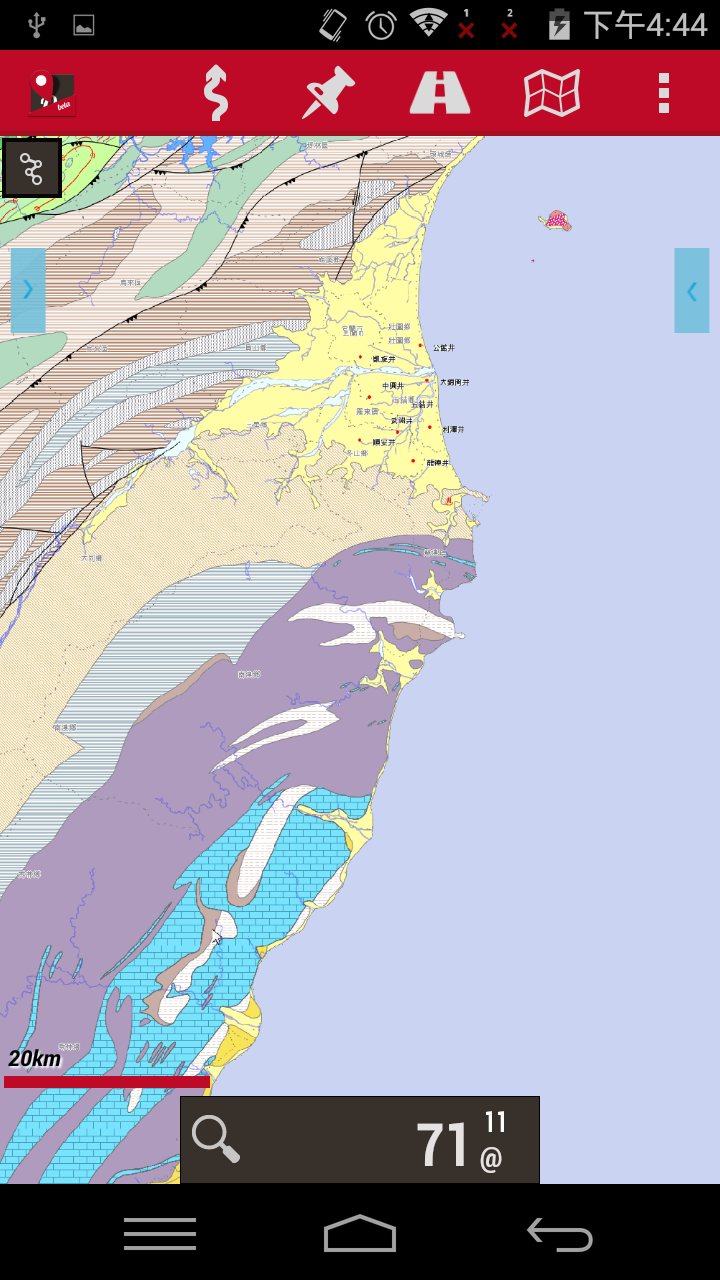

    11級:2000年的地調所的地質網站的50萬分之一。

    12級:2000年第調所的25萬分之一。圖了地質標是外，還有地質說明。

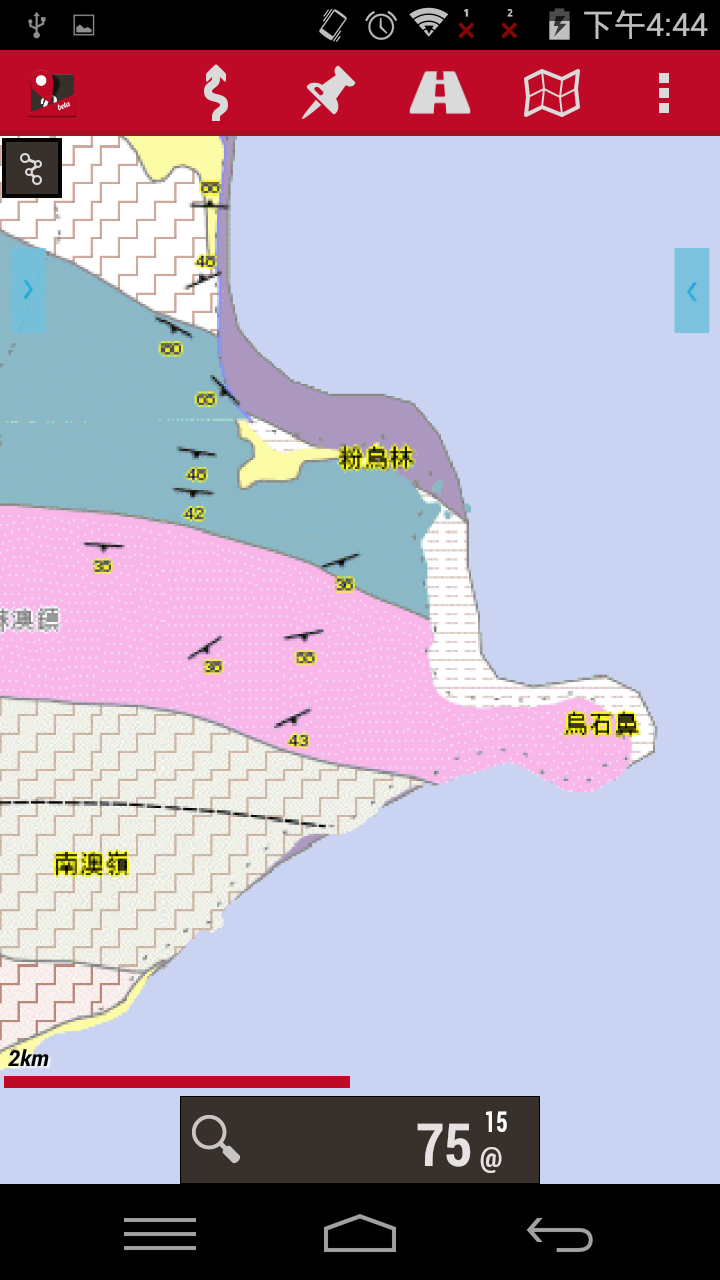

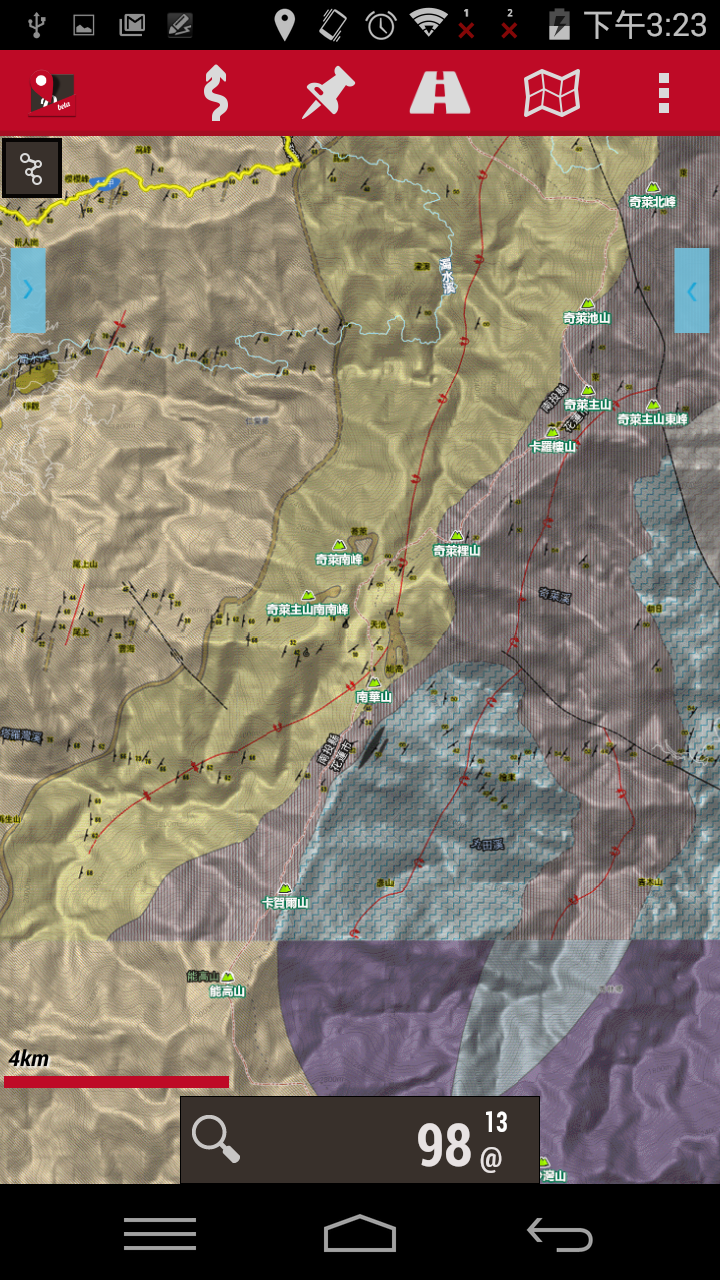

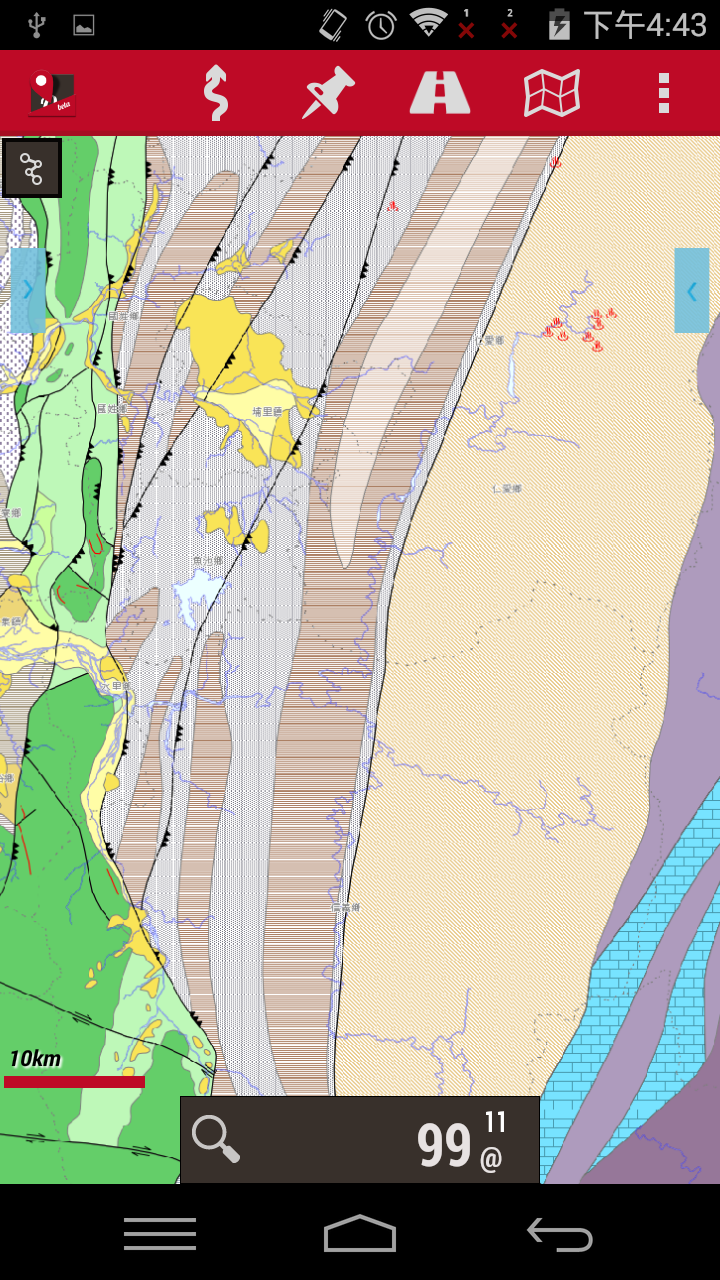

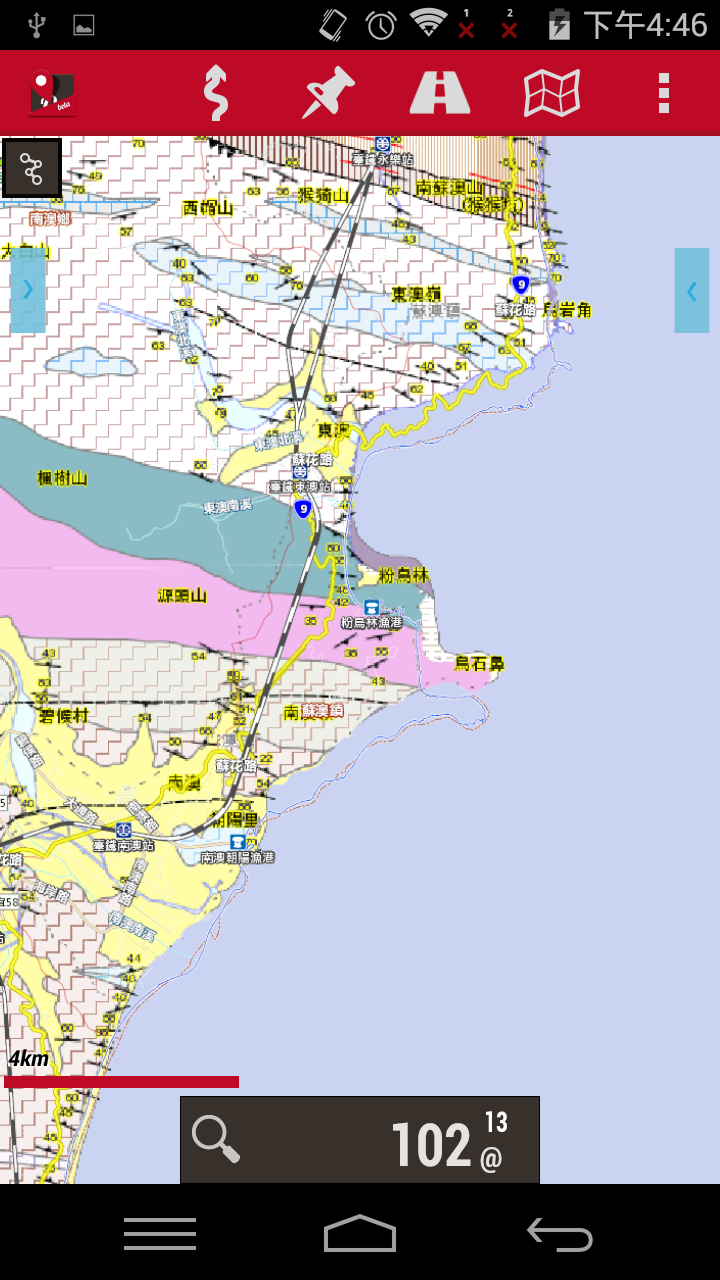

    13級:5萬分之一的地質圖，可以看到地質井鑽探資料。

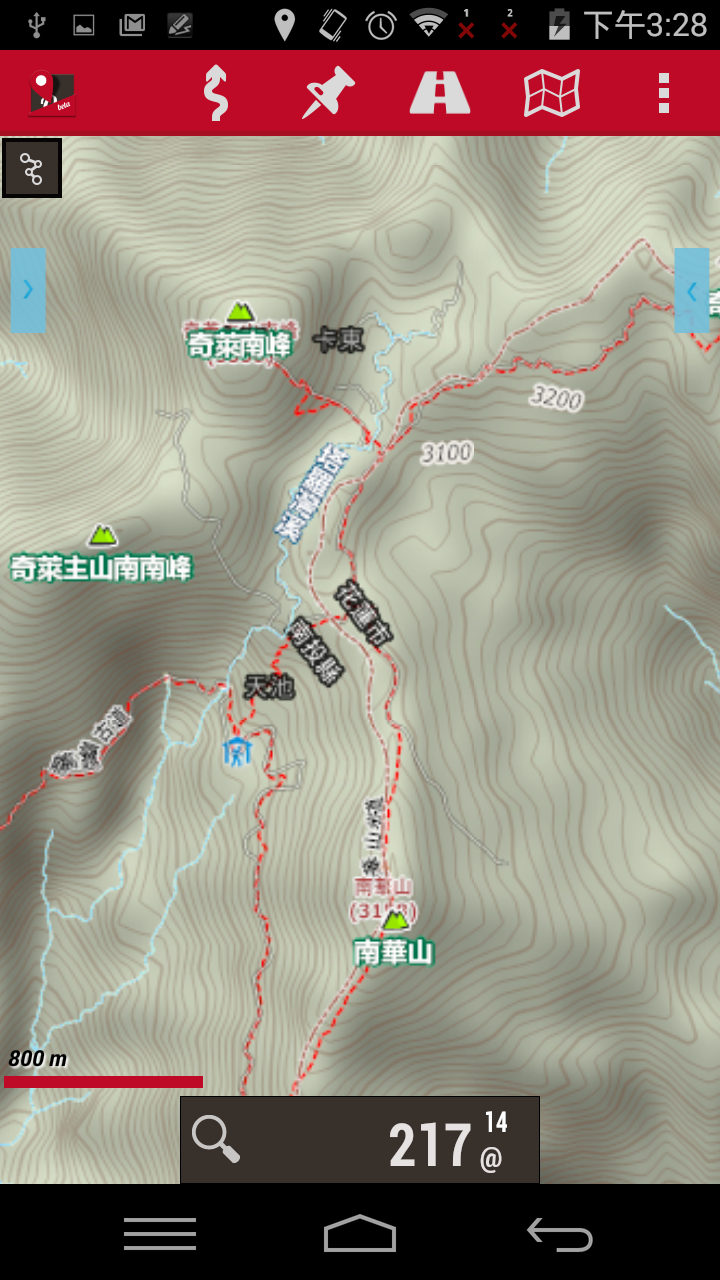

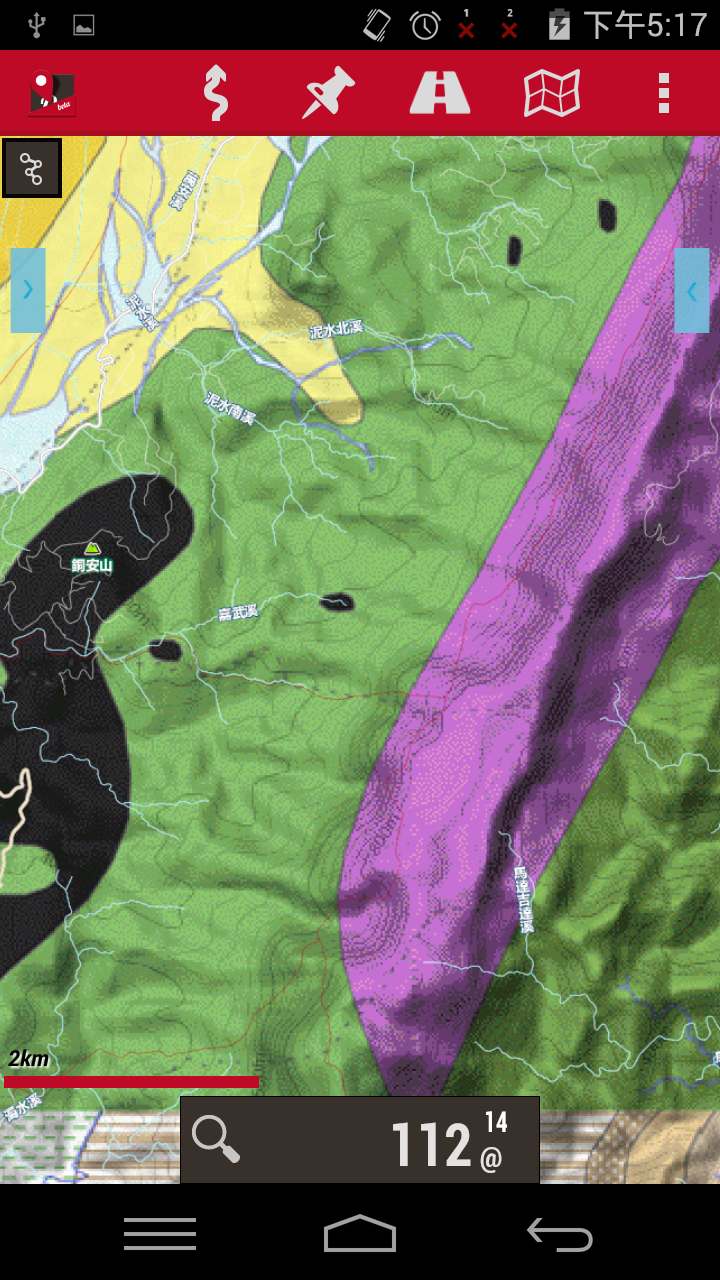

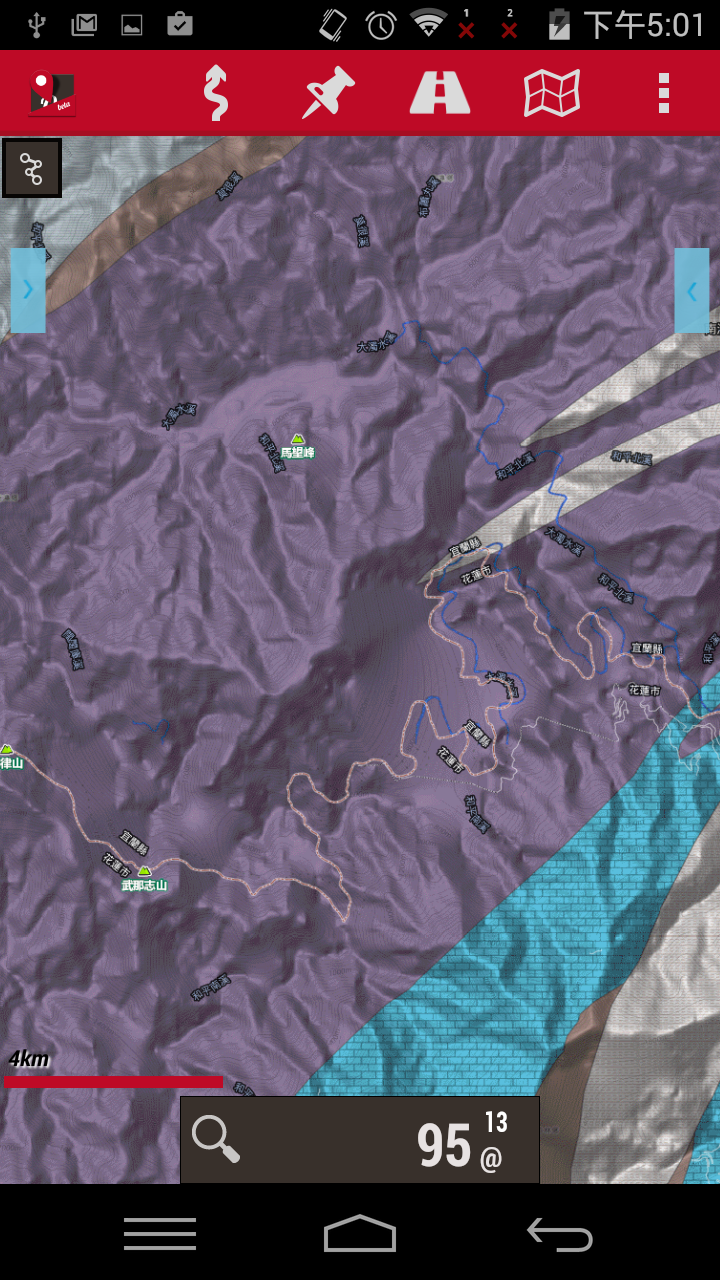

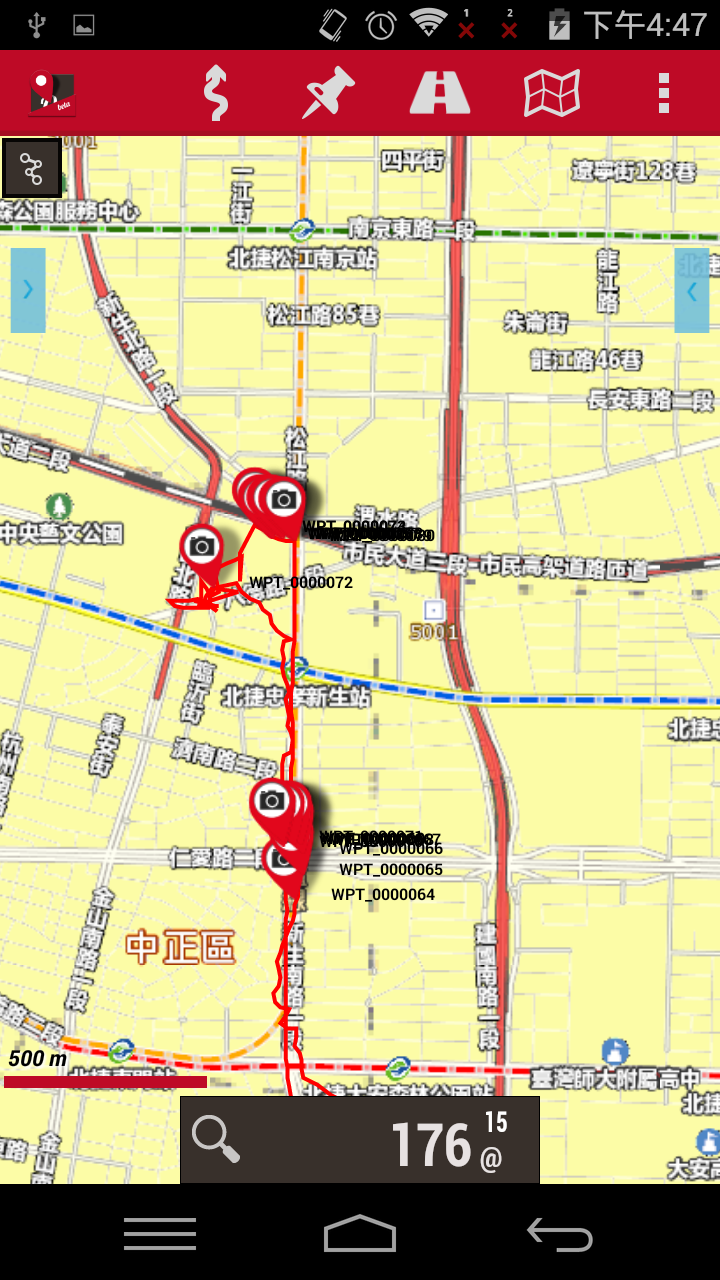

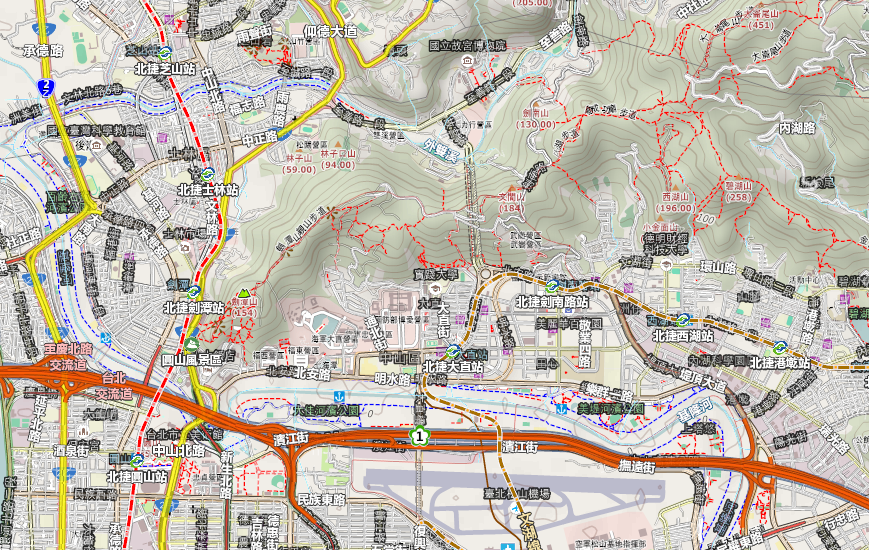

    14級:4U MAP的地形圖，還有地影，可以跟GOOGLE的地形地影作比對。最重要的市有登山路線標示。登山看地質。

    15級:很嚇人的圖資量，要刷到這級竟然多出3.5G左右。如果沒有特別需求，珍的不建議這樣做。3.5G可以放進很多地圖了。

    7-13級只有地質圖資的羽路線。

    http://pan.baidu.com/s/1gey6tgR

    台灣地質13級

    壓縮檔170MB左右，ZIP解壓後175MB左右。有全台公路資訊與地質背景。

    公路資訊:GOOGLE MAP+台灣國土研究所的通用版路線。各山頭資訊通吃。





    2015/12/30 50gray(五十灰)

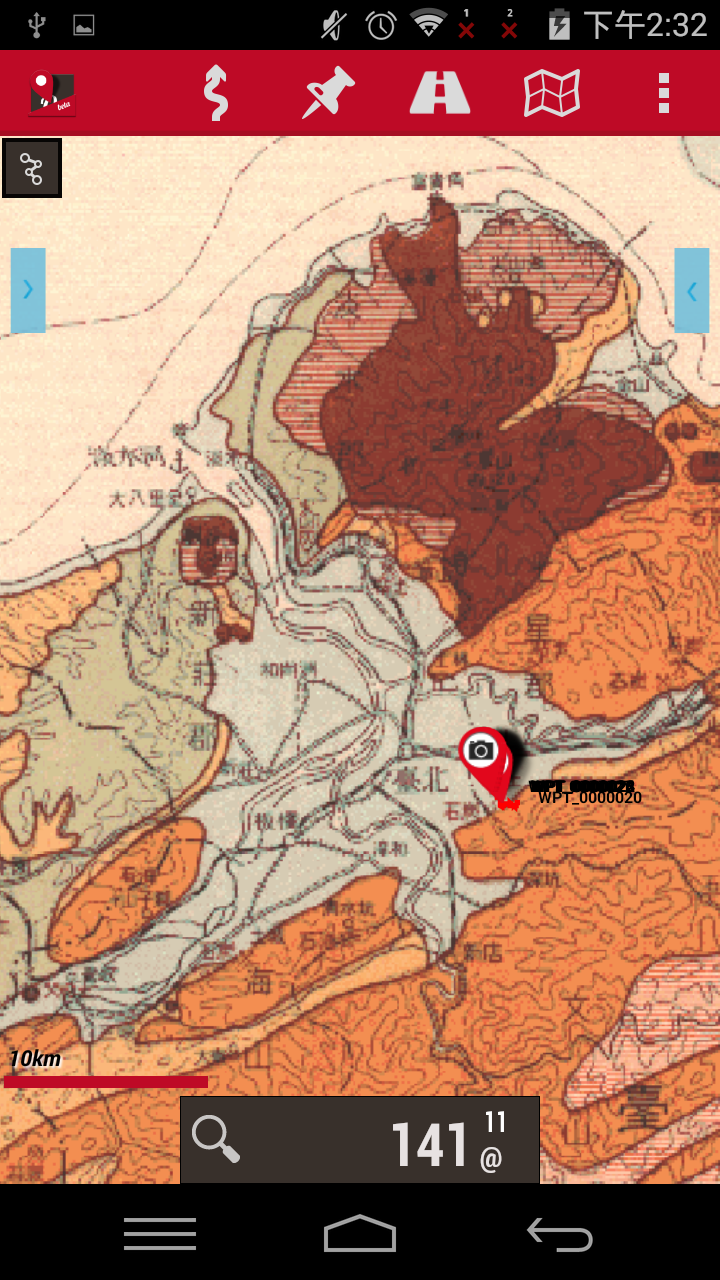

  • l中研院的百年地图中有日本帝國時期的台湾地形图除中央山脈缺外在後出版的大正版1921缺了東北角到金山這很奇怪吧？


    上面有貼日本帝國台北鑛産图市區秘字

    東北角未見

    是个大問號

    因這系列中挑選1926年的鑛產图有完整台湾地形与地名山頭等資訊

    因此把原先当作引图中後推增加放大图幅可以看清桂图百内容

    利用性提高不少

    7-8級：ARCGIS台湾衛星解台湾島周海底概況

    9級：台湾地調所查詢系統的50萬分之一地質图

    标示2000年是該系統得獎年份如果有更可地質資料就是2015年底資料

    10級：1999年台湾地质图出版品有台湾地质系統标示与名稱

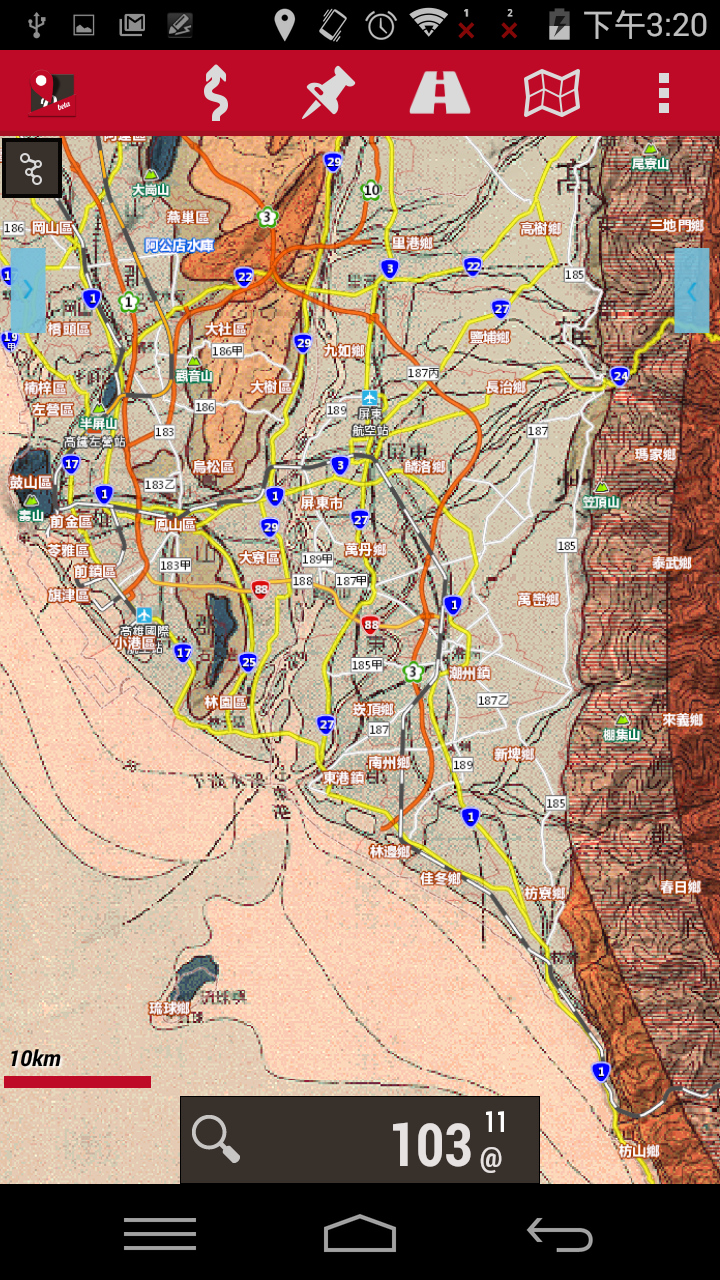

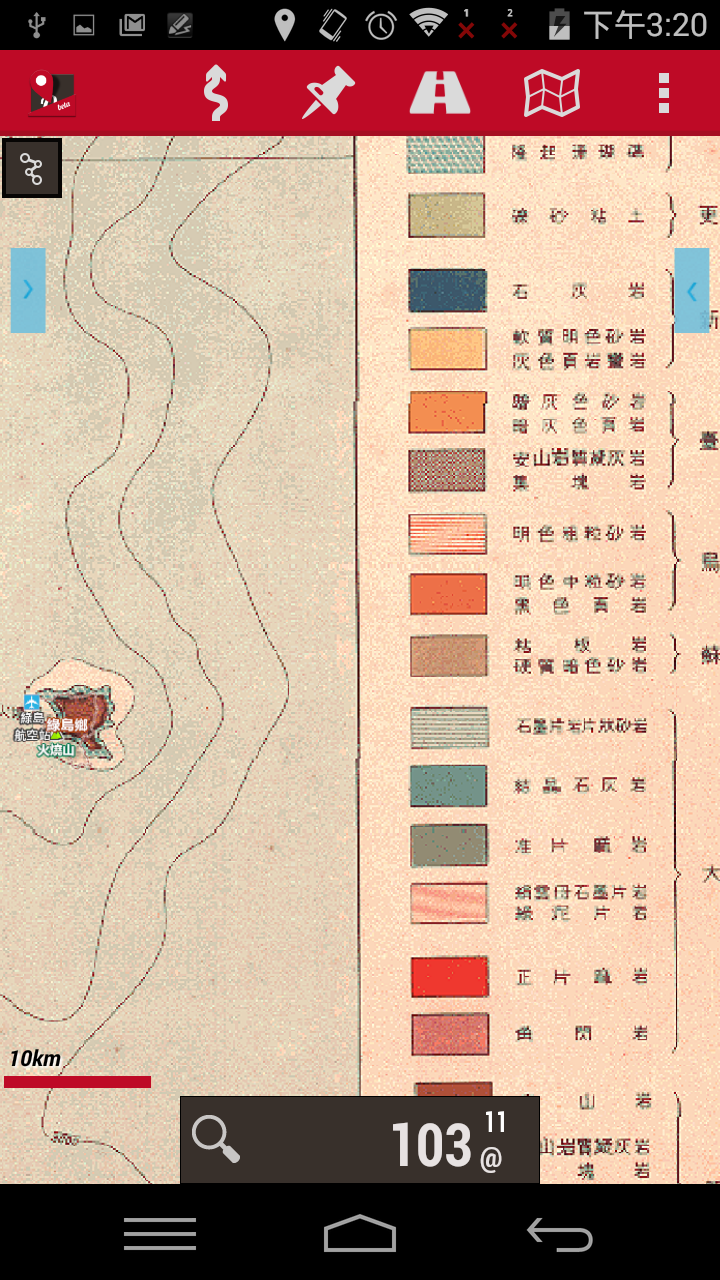

    11級：1926年日本帝國台湾地質鑛産图有日本帝國台湾地貨系統名称

    12級：地調所查詢系統的25萬分之一地質图

    地影採甩google terrian还精美解析夜較高的4u maps的地影

    还有台湾地質立体剖面等資料

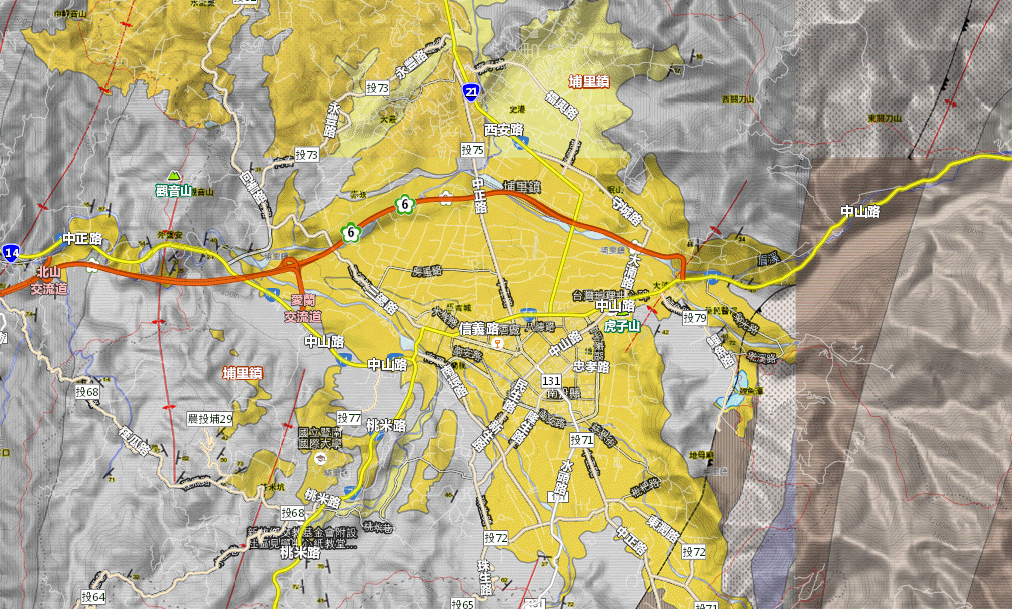

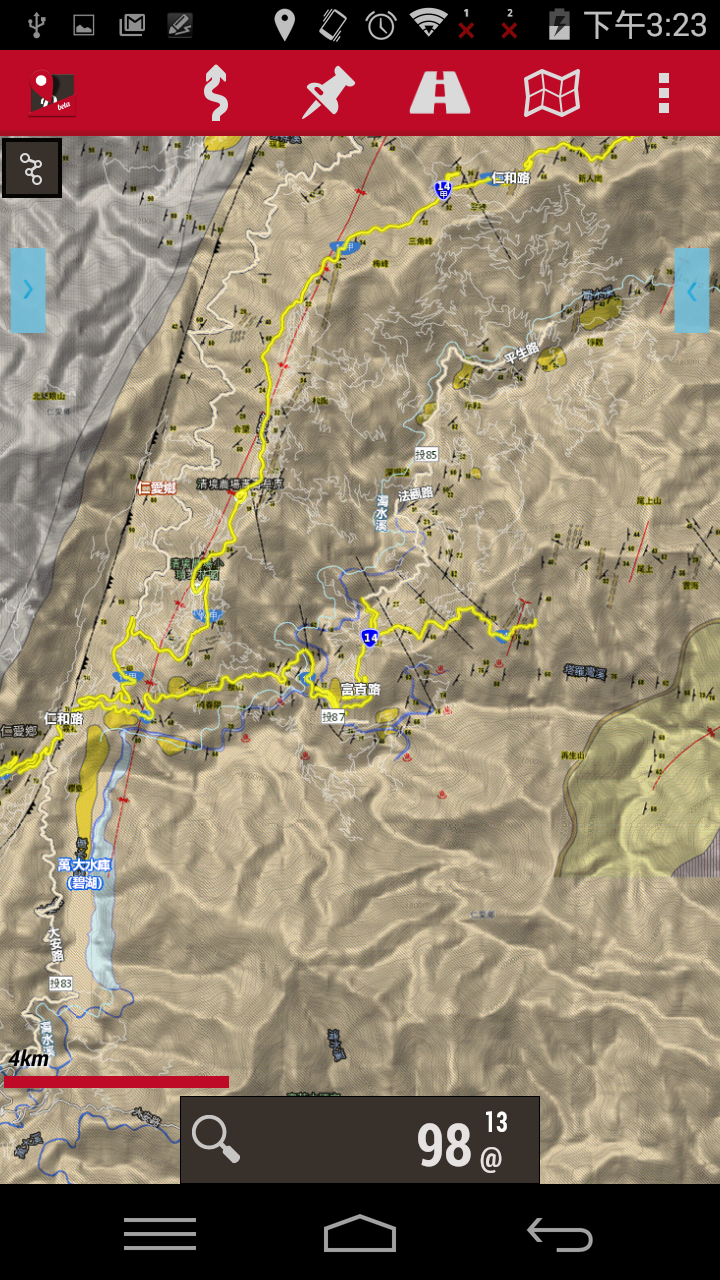

    13級：5萬分之一的地質图有地質井，山頭等标示 立体地影是google terrian两套不同地形可以对照用提供多角判断之用

    以上是地質資料

    只要地質資料的人可以用13級-11級就可以了

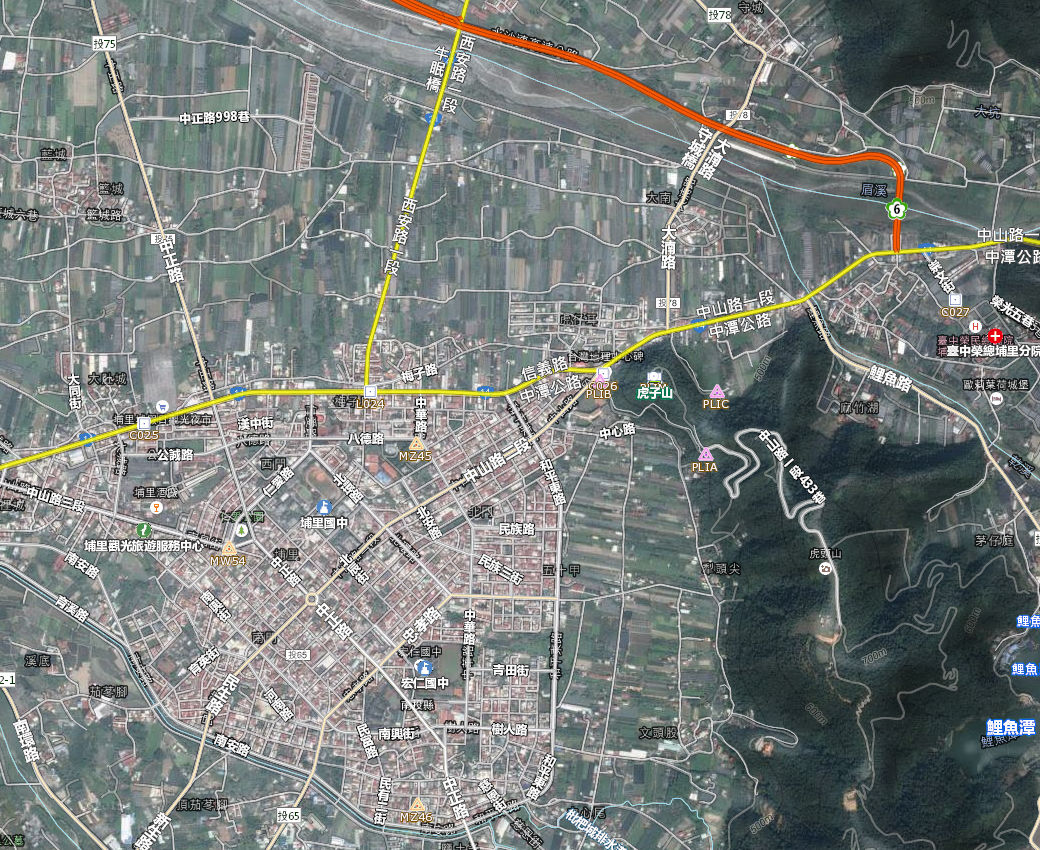

    14級：4u maps地形图有比google更精密的地形，地影資訊与山頭高度資料明文标示

    此外登山路線城市區豐高生活机能标示等是其他地图比不上的

    為强化導航功能此地形图己套叠台湾国土中心的公路路标2015年底可輔助登山地質旅遊之用

    15級：google earth立体衛星地图与奢台湾國土中心公路路标

    台湾地質井不少路開馬路有開此衛星航照可提供当地实況与两套公路路标資訊



    13級 185MB

    http://pan.baidu.com/s/1o7sSLHC

    台灣立體地質圖 proMOE2016z13

    http://pan.baidu.com/s/1o7sSLHC 台灣立體地質圖 proMOE2016z13

    12級:64MB

    http://pan.baidu.com/s/1nuqSXoX

    台灣立體地質圖 proMOE2016z12

    11級：32MB

    http://pan.baidu.com/s/1hrktVlq

    台灣地圖圖(含1926地質圖、1999年第直圖)

    14級:850MB(含4U等高線圖，台湾国士公路路标)

    http://pan.baidu.com/s/1jHeNR9O

    台灣立體地質圖 proMOE2016z14

    以上是mbtitles格式可再局部切刈之用

    15級:(含4U等高線圖、立體衛星地圖)

    因mbtitles格式档有5.5gb

    提供压缩比最高的oruxmaps格式也有1.1gb

    http://pan.baidu.com/s/1qX5Iydu

    台灣地質圖(含4UMAPS 14級地形圖、15級GOOGLE EARTH與NLSC公路系統)

    以台湾島与五小島，澎湖全部图幅這是目前档案最小最清楚的格式了

    Oruxmaps不能再切刈了只有全利用

    但在台湾活動已有全部離線图資与全島穩定登山路線标示也可以不用綁在線上導航了
